PT10SR-2230 型智能压力变送器是一款高精度、高稳定性的智能化压力测量产品。该产品采用数字技术在传感器制造领域的最新应用成果，结合国际先进的压阻式压力变送器设计制造技术，精密数字化温度补偿和非线性修正技术，一体化的结构设计和标准化的信号输出，体积小、精度高、重量轻、量程覆盖范围宽，适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作，可以直接替代模拟两线制 4mA～20mA DC 输出变送器。
1、4mA～20mA DC 两线制电流输出；
2、采用数字补偿及非线性修正技术；
3、-10℃～70℃数字化宽温度补偿；
4、RS485 通讯接口或 HART通讯协议（可选）；
5、支持组网应用；
6、全不锈钢结构、体积小，重量轻；
7、特殊要求可定做，适应各种场合应用；
8、产品已取得 RoHS 认证；
9、本安型防爆型产品符合 GB3836.4 标准要求，取得了防爆合格证，防爆标志为 ExiaⅡBT6 Ga；
10、船用型产品符合 CCS《钢质海船入级规范》（2015）的要求。
相关产品：高精度智能压力变送器、智能液位变送器
| 基本量程（MPa） | -0.1 0.1 0.2 0.35 0.7 1.0 2.0 3.5 7 10 20 35 70 100 |
| 过 压（MPa) | -0.1 0.15 0.3 0.5 1.0 1.5 3.0 5.0 10 15 30 50 100 110 |
| 注:量程缩放最小为基本量程的 1/5；所有中间量程模拟输出变送器（不过压）用基本量程扩展实现 | |
| 综合精度 | ±0.075%FS（最小值） ±0.15%FS（典型值） ±0.25%FS（最大值）（包含非线性、迟滞、重复性及温度误差） |
| 长期稳定性 | ±0.2%FS/年 |
| 补偿温度 | -10℃～70℃， 特殊温度范围可与厂家协商。 |
| 工作温度 | -30℃～80℃, -10℃~70℃（电缆型） |
| 贮存温度 | -40℃～85℃, -20℃~85℃（电缆型） |
| 供 电 | 10V～28V DC（RS485 接口型）,12V～30V DC（HART型）,10V～12V DC（本安型） |
| 输 出 | (4～20)mA DC RS485 接口/HART协议（可选） |
| 负载能力 | (4～20)mA DC 输出，（U-10V）/0.02A（Ω）（RS485 接口型），（U-12V）/0.02A（Ω）（HART型） |
| RS485 总线可挂接 99 个变送器 | |
| 电气连接 | DIN43650,4 芯插头（内置 RS485 插座） |
| 7 芯插头座 （适用于现场 RS485 接口输出） | |
| Φ7.2mm 屏蔽电缆 | |
| 绝 缘 | 100MΩ/50V |
| 振 动 | 20g，(20～5000)Hz |
| 冲 击 | 20g，11ms |

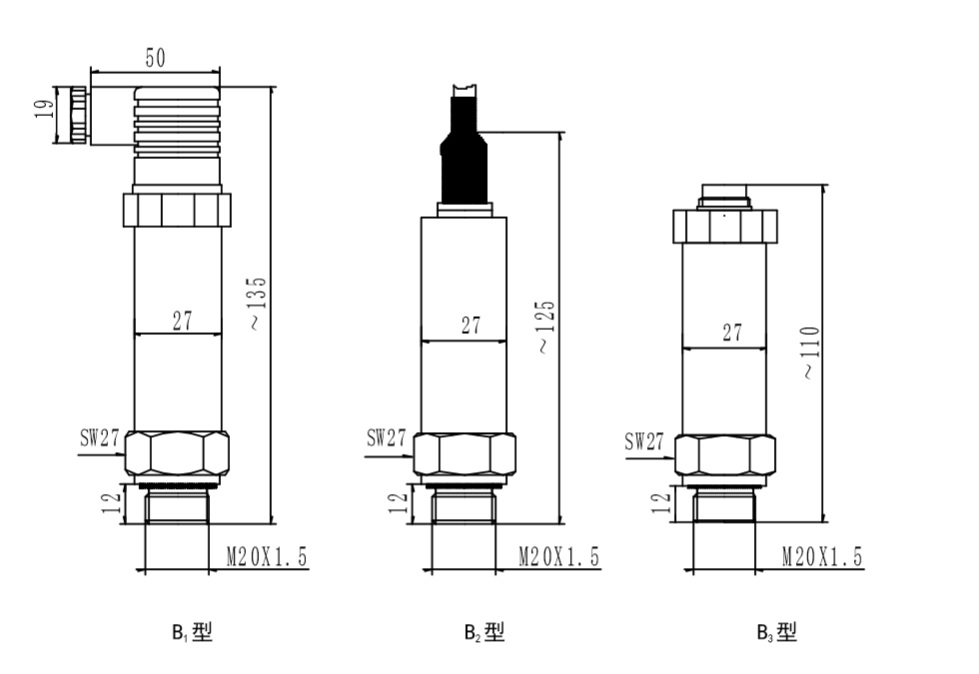

| 防护等级 | IP65（B1、B2 型）,IP63（B3 型） |
| 膜片材质 | 不锈钢 316L |
| 壳体材质 | 不锈钢 1Cr18Ni9Ti |
| O 形密封圈 | 氟橡胶 |
| 重 量 | 约 160g |
| 选型指南 | ||||||
| PT10SR-2230 | 型智能压力变送器 | |||||
| 量程 | -100kPa…0kPa～10kPa…100MPa | |||||
| [0～X]kPa或MPa | X:实际测量量程 | |||||
| 代号 | 输出信号 | |||||
| E | 4mA～20mA DC | |||||
| R4 | RS485 通讯接口，ASCII 协议 | |||||
| R8 | RS485 通讯接口，MODBUS 通讯协议 | |||||
| H | HART协议通信 | |||||
| 代号 | 结构材料 | |||||
| 隔离膜片 | 接口 | 壳体 | ||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | |||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | |||
| 代号 | 附加功能 | |||||
| B1 | 四芯接插件 | |||||
| B2 | 电缆线连接，线长1.5m | |||||
| B3 | 七芯航空接插件 | |||||
| PC₁ | 齐平膜型，M20×1.5外螺纹压力接口 | |||||
| PC3 | 齐平膜型，G1/2外螺纹压力接口 | |||||
| C1 | M20×1.5 外螺纹压力接口，端面密封 | |||||
| C3 | G1/2外螺纹压力接口 | |||||
| C4 | G1/4内螺纹压力接口 | |||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | |||||
| G | 表压型 | |||||
| A | 绝压型 | |||||
| S | 密封表压型 | |||||
| i | 本安防爆型 Exia II BT6 Ga | |||||
| T | 船用产品 | |||||
| PT10SR-2230 | [0～100]kPa | ER4 | 22 | B3C1G | 完整的型号规格 | |
| 电气定义 | 内部小插件配线颜色 | 产品外部接插件的连接 | ||
| 4芯接插件（B₁） | 电缆出线（B₂） | 7芯航空接插件（B₃） | ||
| +V | 1（黑） | 1 | 黑线 | 1 |
| +OUT/GND | 2（红） | 2 | 红线 | 2 |
| RS485B | 4（白） | 〨 | 白线 | 5 |
| RS485A | 5（黄） | 3 | 黄线 | 4 |
适用于各行业需要对流体压力进行精密测量的场所。该产品以两线制方式工作，可以直接替代模拟两线制 4mA～20mA DC 输出变送器。
