工业仪表的防爆标志怎么看？

在工业生产中常常遇到具有爆炸性气体或粉尘的现场，这就要求现场使用的仪表器件等具有防爆的功能。现行的防爆国家标准是GB/T 3836-2021，经实验室检测符合这一标准的仪表会获得《防爆合格证》，其中会标明该仪表的防爆标志，它由一串英文和数字组成，很容易让人一头雾水。这个防爆标志应该怎么看呢？

以某产品的防爆标志为例：

图 1 某产品防爆证中的防爆标志

其中Ex为国际通用的防爆标志，固定开头。

ia中的i代表了防爆的类型为本质安全（intrinsic safety）型，在国标中属于第4部分。所谓本质安全就是要求该电气部件在运行过程中产生的能量小到不足以引燃周围的爆炸性环境，这通常会对其工作电压、电流和功率的上限进行限制。此外还有其他的防爆类型，如“d”隔爆型，“e”增安型等。想要确定具体字母的含义可以查找GB/T 3836的任一部分，在开头的前言处都会列出所有部分对应的防爆类型和字母。

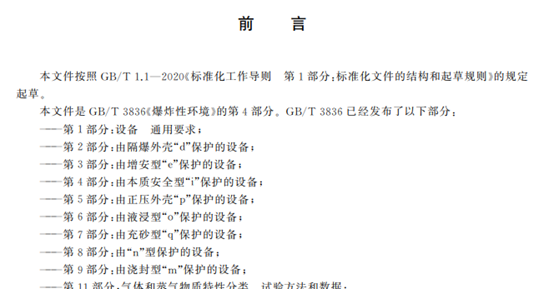

图 2 关于防爆类型和对应的字母标识，可以在国标任一部分的开头找到

ia中的a则代表着本安类型中的最高防爆等级，它要求在两个计数故障（即国标中规定的故障）条件下其电路依旧不能引起点燃。此外还有b和c两个防爆等级。

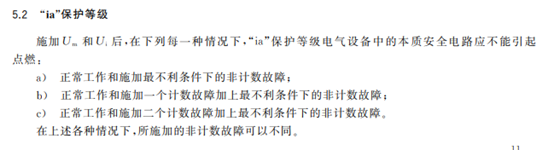

图 3 本安类型中的a等级，于第4部分第5节中

IIB中的II表示该产品为II类设备，用于除煤矿瓦斯之外的爆炸性气体环境。该类别与现场使用的爆炸性环境种类有关。

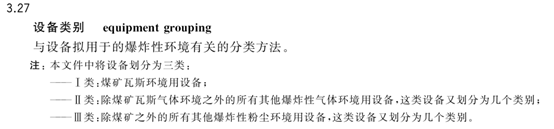

图 4 防爆设备使用的爆炸性环境分类，于第1部分《通用要求》中第3章术语和定义中

IIB中的B则表示对爆炸性气体的种类，其代表气体为乙烯。此A、B、C的分类可认为是气体的爆炸危险等级，C类为最危险的气体，对防爆性能的要求也最高。

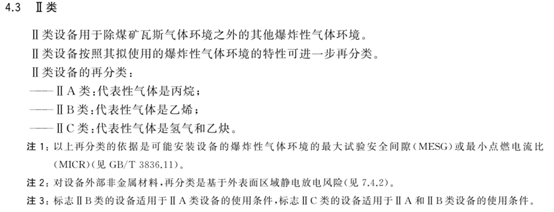

图 5 爆炸性气体的初步分类，于第1部分《通用要求》中的第4节设备分类中

具体每种气体的对应分类需要在国标第11部分的附录表中进行查找，该表按照化学物质的CAS号（类似于化学物质的身份证号）升序排列。假如要查找正丁烷气体属于哪种分类，我们可以先在PubChem或者ChemicaBook等网站找到其对应的CAS号为106-97-8，再于国标表中进行查找。

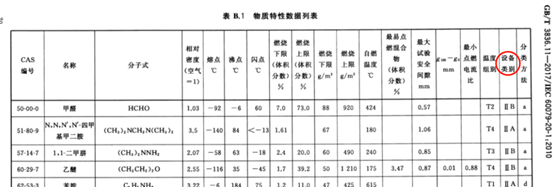

图 6 爆炸性气体的详细分类，于第11部分附录中

T6的含义是在最高环境温度和相应的最大额定外部热源的情况下，该设备工作时的最高表面温度不会超过85℃，因此T6是该组内安全性最高的等级。

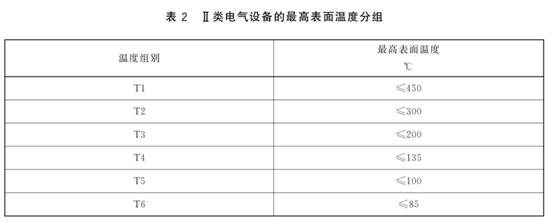

图 7 最高表面工作温度等级，于第1部分《通用要求》第5章温度中

Ga代表该设备使用环境为爆炸性气体（Gas），保护等级为很高（a），在正常情况、预期故障和罕见故障下都不会成为点燃源。其下还有高（b）、一般（c）的保护等级，此外还有爆炸性粉尘（Dust）用的Da（b、c）级等。

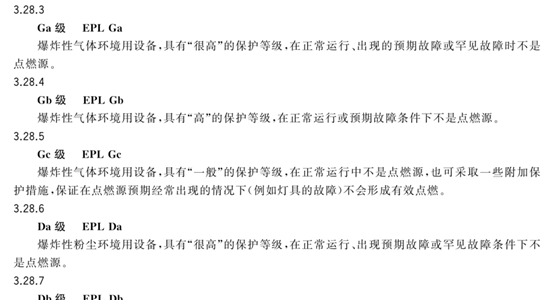

图 8 设备保护等级equipment protect level （EPL）分类，于第1部分《通用要求》中的第3章

至此我们完成了该产品防爆标志Ex ia IIB T6 Ga的解读，即本安类最高防爆等级，用于爆炸性气体环境中的B类（典型代表为乙烯），最高工作表面温度不超过85℃，保护等级为很高。整个国标文件内容很多，具体遇到其他防爆标志时仍需仔细查找。
