LS10SR-2316 型压阻式液位传感器

时间:2020-01-13 浏览:

LS10SR-2316 型压阻式液位传感器
< >
  • LS10SR-2316 型压阻式液位传感器
型号:LS10SR-2316
产品概述:

LS10SR-2316 型压阻式液位传感器是将高可靠性、高精度的 OEM 表压压力敏感元件装入不锈钢壳体内构成,壳体端部的钢帽起保护压力敏感元件感压膜片的作用,也能使流体通畅地接触到感压膜片,防护电缆与壳体密封连接,电缆内有导气管,使传感器背压腔与电缆出口处的大气相通,确保了测量的精度。广泛应用于城市供排水、污水处理、水池、油池、油罐、水文地质、水库、河道、海洋等领域。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、全不锈钢密封结构;

2、投入测量方式;

3、恒流源供电;

4、激光调阻补偿零点和温度性能;

5、选用固态压阻式压力传感器,高可靠性和高稳定性;

6、电缆连接耐水、耐油。


技术参数
量       程   0~1m…200mH2O
过       压   1.5 倍满量程压力
供       电   1.5mA DC
零       位   <±2mV DC
满量程输出    ≥70mV DC 或≥25mV DC(2m H2O 以下)
精       度   ±0.1%FS(最小值) ±0.25%FS(典型值) ±0.5%FS(最大值)
长期稳定性    ±0.3%FS/年
补偿温度  0℃~50℃
工作温度   -10℃~70℃
贮存温度  -20℃~85℃
零点温度误差   ≤±0.02%FS/℃
满度温度误差   ≤±0.02%FS/℃
外       壳     不锈钢 1Cr18Ni9Ti
膜       片      不锈钢 316L
O 型密封圈     氟橡胶
电       缆     Φ7.2mm 聚乙烯
响应时间    (10%~90%) ≤1ms
绝缘电阻     100MΩ,100VDC
防护等级     IP68

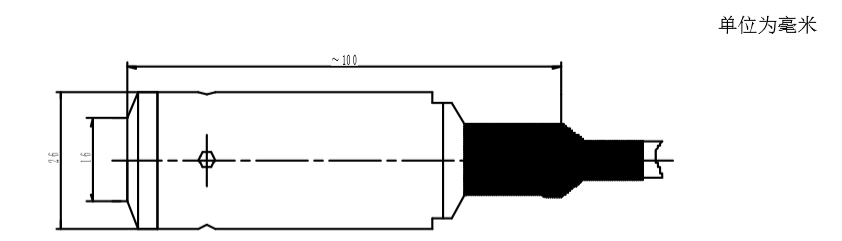

外形结构


电气连接


产品选型
选型指南
LS10SR-2316型压阻式液位传感器


量程测量范围 0~1m…200mH2O
[0m~XmH2O]LX:实际测量量程  L:电缆线长度,选用时建议L-X=(1~2)m

代号附加功能
F1固定法兰
LS10SR-2316[0m~3mH2O]5F1完整的型号规格

选型提示

1、产品配套提供 1.5m 电缆,超过 1.5m 部分按长度加价。

2、固定法兰 F1 的尺寸及安装方法可参见 PT10SR-2316W/WK/WRK 型分体式液位变送器选型资料的相关内容。

3、若传感器为四根线,无白色导线,其余导线接线定义不变。


电气连接
行业应用

LS10SR-2316 型压阻式液位传感器广泛应用于城市供排水、污水处理、水池、油池、油罐、水文地质、水库、河道、海洋等领域。
