LT10SR-214型液位变送器

时间:2020-01-13 浏览:

LT10SR-214型液位变送器
< >
  • LT10SR-214型液位变送器
型号:LT10SR-214
产品概述:

LT10SR-214 型液位变送器是一种小直径全密封潜入式扩散硅液位测量仪表。该型变送器选用经过长期 稳定性和可靠性试验的压阻式 OEM 压力传感器及高精度的变送器专用电路装入一个不锈钢壳体组成。一体化的结构和标准化的信号,为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接,可长期投入与变送器结构材料相兼容的液体中使用。

LT10SR-214型液位变送器具有体积小、重量轻、长期稳定性好,适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●一体化结构,无须外部调节

●传感器部分的外壳防护等级为 IP68,接线盒外壳防护等级为 IP65

●产品性价比高,可靠性高,能长期稳定使用

●外径 17mm


技术参数
量       程10 20 50 100 200mH2O
过       压1.5 倍满量程
精       度±0.5%FS
长期稳定性量程>20mH2O, ±0.2%FS/年

量程≤20mH2O, 20mmH2O
温度误差     零点                  满度

±0.02%FS/℃     ±0.05%FS/℃
工作温度-10℃~70℃
贮存温度-20℃~85℃
供电电源11V~28VDC
输出信号 4mA~20mADC(两线制)
负载电阻<(U-11)/0.02(Ω)
结构材料
外      壳不锈钢 304
O  形 圈氟橡胶
橡胶套管氯丁橡胶
电      缆φ7.5mm 聚乙烯导气电缆
膜      片不锈钢 316L
导 水  头黑色尼龙

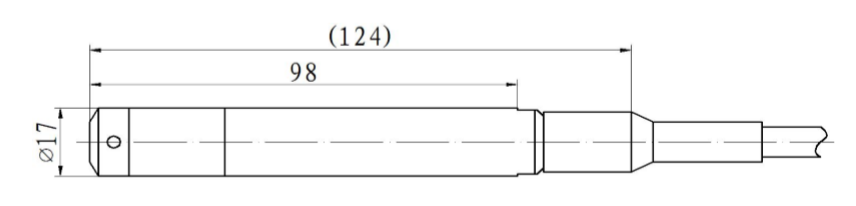

外形结构


电气连接


产品选型
LT10SR-214型液位变送器

量程测量范围0m~10m…200m H2O
[0m~Xm H2O] LX为实际所需量程,L为电缆线长度,L-X=(1~2)m

代号输出信号
E4mA~20mA DC

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L
25不锈钢不锈钢

代号附加功能
M10%~100%线性指示表
Yb不带显示的铝接线盒
YcMS200型防水接线盒(推荐选项)
YdPD140型防雷保护器接线盒
Ye接线盒(带显示或不带显示)
F1固定法兰
LT10SR-214[0m~10m H2O] 12E22Yc完整型号规格


电气连接
行业应用

LT10SR-214型液位变送器具有体积小、重量轻、长期稳定性好,适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。
