LT10SR-220型智能液位变送器

时间:2020-01-13 浏览:

LT10SR-220型智能液位变送器
< >
  • LT10SR-220型智能液位变送器
型号:LT10SR-220
产品概述:

LT10SR-220型智能液位变送器是一款高集成度、高稳定性的智能化测量产品。采用专用传感器调理电路,结合国际最先进的压阻式压力变送器设计制造技术,同时可输出符合标准 MODBUS-RTU 协议的压力和温度信号。一体化结构设计和标准数字信号输出,兼容性好,体积小、精 度高、重量轻、量程覆盖范围宽,适用于各行业对流体压力进行精密测量的场合,同时该产品以压力和液位两种形式服务于客户,可直接替换 MODBUS-RTU 协议输出的压力和液位变送器。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●RS485 通信接口,输出标准 MODBUS-RTU 协议

●支持组网应用

●具有短路和反极性保护

●全不锈钢结构、体积小、重量轻

●输出一致性好、可替换性强

●配套的上位机辅助软件可现场调校或更改参数

技术参数
测量范围  -100kPa…0kPa~10kPa…100MPa(压力型) 0m~3.5m…200mH2O(液位型)
过       压 1.5 倍满量程压力或 110MPa(取最小值)
压力类型  表压、绝压或密封表压型
供电电源 9V~28VDC
输出限号 RS485 接口(MODBUS-RTU 协议)
精       度 ±0.5%FS
温度误差 ±0.04%FS/℃(≤100kPa); ±0.03%FS/℃(>100kPa)
测温误差 ±2℃(注 温度为选配,标配无温度 测试功能)
工作温度 -30℃~80℃ -10℃~70℃(电缆/液位型)
贮存温度 -40℃~120℃ -20℃~85℃(电缆/液位型)
绝缘电阻 100V/100M
长期稳定性   ±0.3%FS/年
振      动 20g,25Hz~2000Hz
冲      击 100g,11ms
防护等级  IP65(压力 B1 型和 B2 型); IP63(压力 B3 型);IP68(液位型)
重      量 压力型约 160g ,液位型约 250g
壳      体  不锈钢 1Cr18Ni9Ti
膜      片 不锈钢 316L
O形密封圈 氟橡胶

外形结构

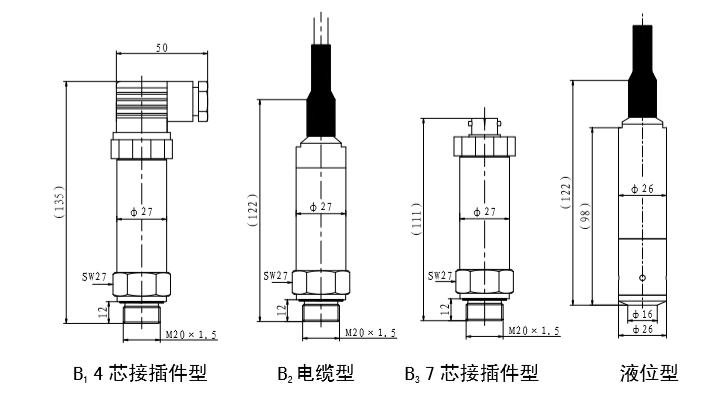

变送器与外部通过接插件或电缆进行电气连接:


RS485 接口型变送器用于 RS485 通讯(MODBUS 协议)时的电气连接方法如下图所示。



产品选型
选型指南
LT10SR-220型压力变送器


量程测量范围0m~3.5m…200mH₂O
[0~XmH₂O]LX:实际所需量程,L为电缆线长度,L-X=(1~2)m

代号输出信号
R8RS485通讯接口,MODBUS通讯协议

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L

代号附加功能
C1M20×1.5外螺纹压力接口,端面密封
C5M20×1.5外螺纹压力接口,水线密封
YeMS200型防水接线盒(推荐选项)
YdPD140型防雷保护器接线盒
F1固定法兰

LT10SR-220[0~10mH₂O]12R822Ye完整的型号规格

选型提示

1、订货时需注明压力型、液位型;

2、标配无温度测试功能,需要测温功能请在订单中备注;

3、需订购零位压力为负压的变送器时,请在订货时注明量程范围;

4、若需配接线盒,需说明接线盒类型;电缆材质在未特殊要求时,按聚乙烯供货;

5、特殊要求,敬请与本公司商洽,并在订单中予以注明。


电气连接
行业应用

LT10SR-220型智能液位变送器是一款高集成度、高稳定性的智能化测量产品。,适用于各行业对流体压力进行精密测量的场合,同时该产品以压力和液位两种形式服务于客户,可直接替换 MODBUS-RTU 协议输出的压力和液位变送器。
