LT10SR-426型深水液位/温度变送器

时间:2020-01-13 浏览:

LT10SR-426型深水液位/温度变送器
< >
  • LT10SR-426型深水液位/温度变送器
型号:LT10SR-426
产品概述:

LT10SR-426型深水液位/温度变送器是秉承卓然天工优良品质的 焊接型、全密封、潜入式的扩散硅液位/温度测量仪器。该型变送器由 经过长期稳定性和可靠性验证的压阻式 OEM 压力传感器和 PT1000 温度传感器及高精度的变送器专用电路装入不锈钢壳体组成。在保持产品一贯优异特性的同时,采用双道特制橡胶圈密封,并将密封、锁线分开加强了密封等级;在接线头所在腔体内填充高真空耐水、耐矿物油的密封硅脂,使出线端完全密封、绝缘,特别适用于深井油气的测量。先进的生产工艺和自动化产线保证了产品品质稳定,产品良好的适应性保证您的设备能够应对各种复杂环境。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●具有压力和温度双输出标准信号

●具有反极性保护 ·适合深水液位/温度测量 ·防护等级 IP68

●自动化产线的品质保障,稳定可靠


技术参数
量程(FS)   350、500、1000、1500、2000mH2O -20…0~10…80℃
允许过压   1.5 倍满量程压力
精      度  ±0.5%FS(压力);±2℃(温度)
稳定性误差   ±0.2%FS/年
零点漂移   0.02%FS/℃
满度漂移 0.05%FS/℃
使用温度范围   -20~80℃;
贮存温度范围 -40~100℃
传输方式   三线(压力、温度双输出)
电源电压 12~30VDC
输出信号    4~20mADC(压力)和 4~20mADC(温度)
负载(Ω)   <(U-12V)/0.02A
结构材料
外       壳  不锈钢 1Cr18Ni9Ti
密  封 件  氟橡胶
电       缆 φ7.2mm 聚乙烯或聚氨酯电缆
膜       片  不锈钢 316L

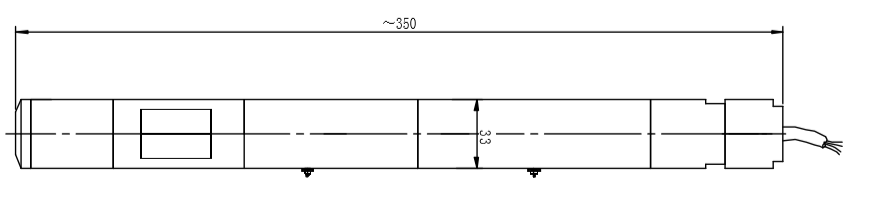

外形结构


变送器与电缆线通过烧结件进行电气连接。


产品选型
LT10SR-426型深水液位/温度变送器

量程350、500、1000、 1500、 2000mH2O
-20...0~ 10...80℃
[0~XmH2O][0~TºC]LX: 实际测量量程  T:实际测量温度  L:电缆线长度(用户自选)


代号输出信号
E4~20mADC
代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
25不锈钢不锈钢

代号附加功能
Ya带显示铝接线盒
YcMS200型防水接线盒(推荐项)
YdPD140型防雷保护器接线盒

LT10SR-426 [0~350mH2O][0~60ºC]360E22Yc完整的型号规格

选型提示

1、被测介质应与产品接触的材料相兼容,同时要注明被测介质在测量状态时的密度(水除外)。

2、电缆线有两种(聚氨脂、聚乙烯)可供选择,并且按材质和长度收费。

3、产品安装在多雷雨地区时,建议用户加装防雷击保护装置,并确保产品及电源可靠接地。

4、1 米水柱在标准条件下(即 4℃,g=9.80665 米/秒 2),与压力的对应关系: 1mH2O=0.1kgf/cm2 =9.80665kPa

5、特殊功能要求,请及时与本公司商洽。


电气连接
行业应用

LT10SR-426型深水液位/温度变送器在接线头所在腔体内填充高真空耐水、耐矿物油的密封硅脂,使出线端完全密封、绝缘,特别适用于深井油气的测量。先进的生产工艺和自动化产线保证了产品品质稳定,产品良好的适应性保证您的设备能够应对各种复杂环境。
