LTSM426W/436W型投入式液位变送器

时间:2020-01-13 浏览:

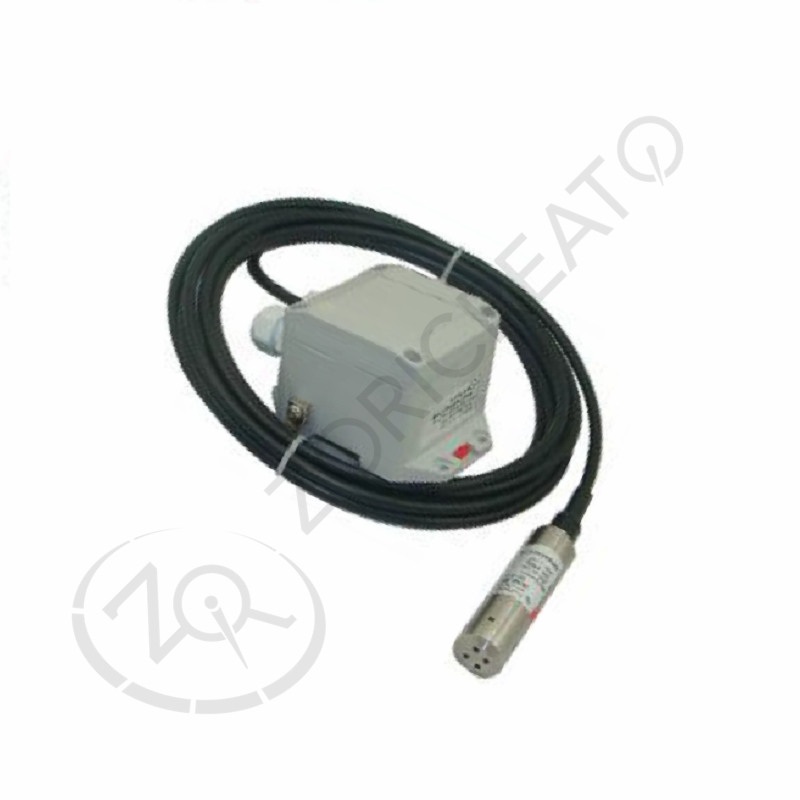

LTSM426W/436W型投入式液位变送器
< >
  • LTSM426W/436W型投入式液位变送器
  • LTSM426436型投入式液位变送器
型号:LTSM426436
产品概述:

LTSM426W/436W型投入式液位变送器由高性能压力传感器作为测量元件,通过压力传感器,把与液位深度成正比的液体静压力准确测量出来,并经过专用信号调理电路转换成标准(电流或电压)信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。产品精度高、体积小、使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、投入液体中的部分为全密封不锈钢结构,传感器与放大电路均在不锈钢全密封壳体内,防护等级为 IP68;

2、推荐的接线盒为防水接线盒,安装于方便接线的地方,防护等级为 IP65;

3、顶部不锈钢帽可拆卸,既可防止膜片的意外损伤,又便于定期清洗;

4、LTSM436W 型量程可低至 0.5mH2O,可抵抗较强的压力冲击;

5、LTSM426W 产品已取得 CE 认证;

6、LTSM426W 船用型产品符合 CCS《钢质海船入级规范》(2006)的要求,获得船用产品型式认可证书;

7、防爆型产品符合 GB3836.1 和 GB3836.4标准的 ExiaⅡCT6 Ga 要求,取得了防爆合格证。


技术参数
量程LTSM426W型1 2 5 10 20 50 100 200m H2O
LTSM436W型0.5 2m H2O
过压1.5 倍满量程压力 (MPM436W 型:10 倍满量程压力)
 精度LTSM426W型±0.25%FS(典型值) ±0.5%FS(最大值)
LTSM436W型±0.5%FS(最小值) ±1.0%FS(最大值)
稳定性误差LTSM426W型±0.1%FS(典型值) ±0.2%FS(最大值) 量程>10mH2O
±10mmH2O(典型值) ±20mmH2O(最大值) 量程≤10mH2O
LTSM436W型±5mmH2O(典型值)
LTSM426W型零点误差,±%FS/℃ 灵敏度误差,±%FS/℃
量程>10mH2O 0.005(典型值) 0.01(最大值) 0.02(最大值)
量程≤10mH2O 0.01(典型值) 0.02(最大值) 0.02(最大值)
量程≤5mH2O 0.015(典型值) 0.03(最大值) 0.02(最大值)
量程≤2mH2O 0.025(典型值) 0.05(最大值) 0.02(最大值)
LTSM436W 型≤±0.15%FS/10℃
传输方式①二线 三线 三线
供电电源②15V~28V DC(本安型经安全栅供电)
输出信号4mA~20mA DC 0mA~10/20mA DC 0/1V~5/10V DC
负载电阻k<(U-15)/0.02 <(U-15)/0.02 >5k
与介质接触 材 料壳 体不锈钢 1Cr18Ni9Ti密封件氟橡胶

橡胶护套丁腈橡胶电 缆Φ7.2mm 聚乙烯(或聚氨脂)

膜 片不锈钢 316L(MPM426W 型);96%氧化铝陶瓷(MPM436W 型)
工作温度LTSM426W 型-10℃~70℃ -10℃~60℃(本案型)

LTSM436W 型 -10℃~70℃ -10℃~60℃(本案型)
贮存温度-20℃~85℃
防护等级IP68 (传感器部分);IP65 (接线盒部分)
防爆等级ExiaⅡCT6 Ga
○1LTSM436W 型仅提供两线制(4mA~20mA DC)和三线制(0V~5V DC)输出形式的变送器,供电 12V
30V DC,两线制负载<(U-12)/0.02-Rwire(Ω),式中 U 为供电电压,Rwire 为导线电阻;三线制负载>5kΩ。 ○2 二线制带 LCD 或 LED 表头的变送器,其供电电源应不小于 20VDC。

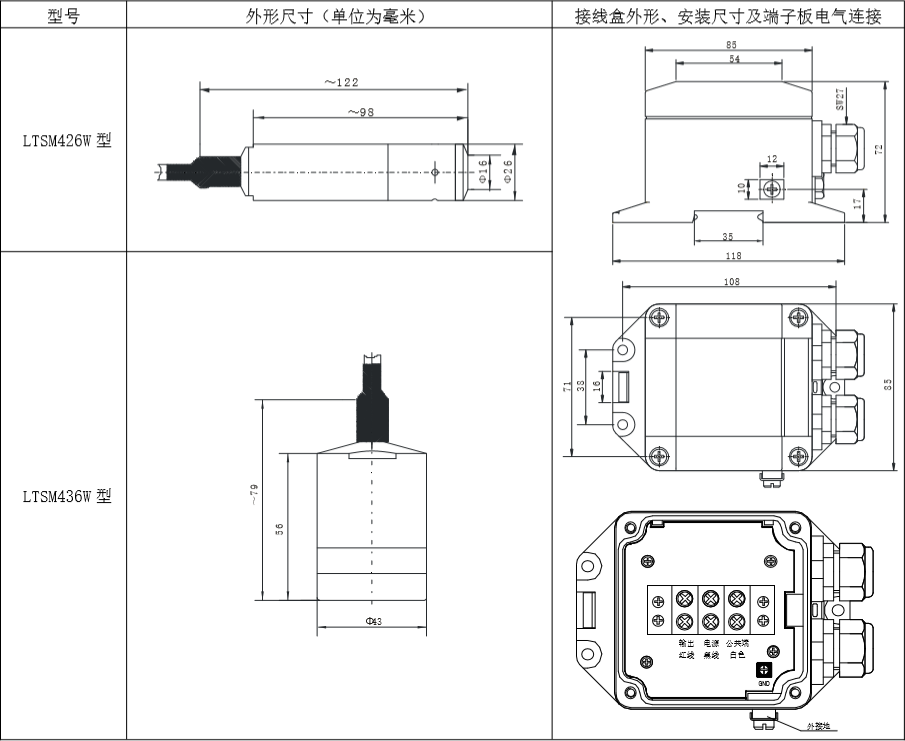

外形结构


产品选型
选型指南
LTSM426W型投入式液位变送器
LTSM436W

量程LTSM4261     2     5    10     20     50    100      200mH2O
LTSM4360.5     2mH2O
[0~X]mH2OLX:实际测量量程   L:电缆线长度,选用时建议L-X=(1~2)m

代号输出信号
E4mA~20mA DC
F1V~5V DC仅MPM426W
J0V~5V DC
Q0mA~10mA DC
U0mA~20mA DC
V0V~10V DC

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L
25不锈钢不锈钢

代号附加功能
M₁0%~100%线性指示表
M33½LCD数显表头(仅4mA~20mA  DC 输出)
M64位LED数显表头(仅4mA~20mA  DC 输出)
Yb不带显示的铝接线盒
YCMS200型防水接线盒(推荐选项)
YdPD140型防雷保护器接线盒
Ye接线盒(不带显示或带显示)
i本安防爆型 Exia II CT6 Ga
C1M20×1.5外螺纹压力接口,端面密封MPM426W,选项
C1、C3、C5、仅用于压力测量时选择

C3G1/2外螺纹压力接口
C5M20×1.5外螺纹压力接口,水线密封
T船用
F1固定法兰

LTSM426W[0~3mH2O]5V5E22YeiC1完整的型号规格


电气连接
行业应用

LTSM426W/436W型投入式液位变送器产品精度高、体积小、使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
