PCT/PDT-4760 型智能数显压力/差压变送器

时间：2020-07-29 浏览：次

< >

型号：PCT/PDT10SR-4760

产品概述：

PCT/PDT10SR-4760 型变送器是我公司推出的一款高精度、高稳定性的智能化数显压力/差压变送器产品。适用于压力/差压实时测量和显示。该产品采用专用宽温液晶显示、高稳定性传感器，并通过精密数字化温度补偿及非线性修正技术精心制造，确保测量的高精度和高稳定性。该产品外观精巧、测量可靠、性能优越，适用于水电、化工、城市供水、科研等领域流体压力/差压的精确测量和显示。

主要特点
技术参数
外形结构
产品选型
电气连接
行业应用

资料下载

主要特点

1、采用精密数字化温度补偿和非线性修正技术

2、多种数据类型指示

3、专用宽温 LCD 液晶屏显示（-30℃～80℃）

4、两线制 4mA～20mA DC 电流环路信号输出

5、具备 RS485 通讯接口，支持 ASCII 协议或 MODBUS RTU 协议

6、无源调校，量程缩放，工厂参数可恢复

7、精致小巧的外形，最大直径仅 76 毫米

8、显示屏可顺时钟或逆时钟旋转 90°

9、可提供电池供电型

技术参数

PCT10SR-4760压力型
测量范围	-100kPa…0kPa～10kPa…100MPa
过载	1.5 倍满量程压力或 110MPa（取最小值）
PDT10SR-4760 差压型
测量范围	0kPa～35kPa…3.5MPa
正向允许过压	2 倍满量程压力
负向允许过压	满量程压力
静压	≤20MPa
综合精度	±0.25%FS
长期稳定性	±0.2%FS/年
补偿温度	-10℃～70℃
工作温度	-30℃～80℃
贮存温度	-40℃～85℃
供电电源	8V～28V DC 或电池供电（电池寿命约 3～4 年）
输出信号	标准型：模拟量 4mA～20mA DC（两线制），数字量 RS485 接口
电池供电常规型	无
电池供电RS485输出型	数字量 RS485 接口
RS485 接口	变送器支持 ASCII 和 MODBUS RTU 协议，总线可挂接 99 个
负载能力	4mA～20mA DC 输出，（U-8V）/0.02A（Ω）
显示范围	-19999～19999 四位半 LCD 显示
绝缘电阻	50V，100MΩ
振动	20g，20Hz～5000Hz
冲击	20g 11ms
防护等级	IP65
重量	约 420g
壳体	不锈钢
膜片	不锈钢 316L
O 形密封圈	氟橡胶

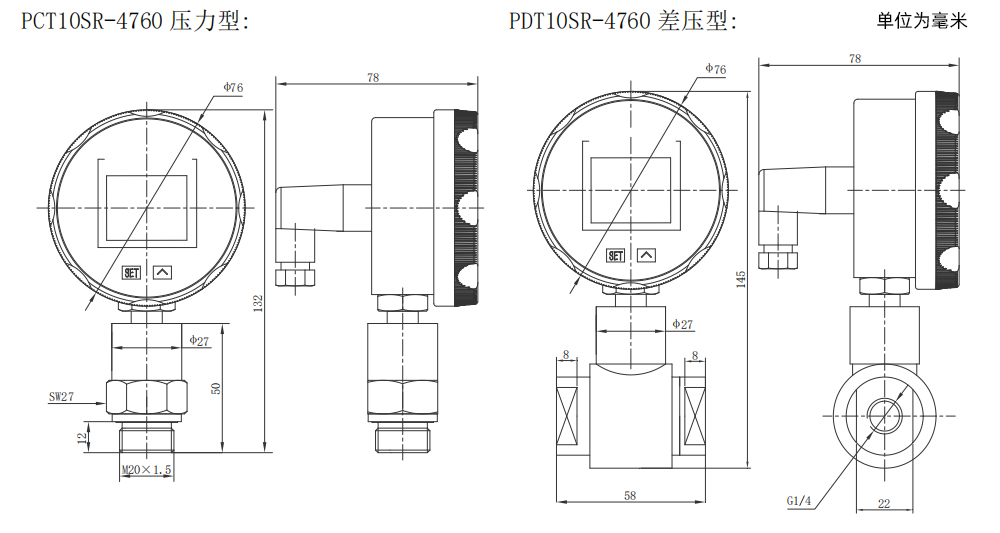

外形结构

产品选型

选型指南
PCT10SR-4760	型压力变送器
PDT10SR-4760	型差压变送器
	PCT4760量程	测量范围：-100kPa…0kPa～10kPa…100MPa
	PDT4760量程	测量范围：0kPa～35kPa…3.5MPa
	[0～X]kPa或MPa	X: 实际测量量程
		代号	输出信号
		E	4mA～20mA DC
		R4	RS485 通讯接口，ASCII 协议
		R8	RS485 通讯接口，MODBUS 通讯协议
			代号	结构材料
				隔离膜片	接口	隔离膜片
			22	不锈钢316L	不锈钢	不锈钢
			24	不锈钢316L	不锈钢316L	不锈钢316L
				代号	附加功能
				C1	M20×1.5外螺纹压力接口，端面密封
				C3	G1/2外螺纹压力接口
				C4	G1/4内螺纹压力接口
				C5	M20×1.5外螺纹压力接口，水线密封
				PC1	齐平膜型，M20×1.5外螺纹压力接口
				PC3	齐平膜型，G1/2外螺纹压力接口
				G	表压型
				A	绝压型
				S	密封表压型
				Vb	电池供电

PCT10SR-4760	[0～100]kPa	ER4	22	C1GVb	完整的型号规格

电气连接

输出信号	功能定义	引脚	电缆
4mA~20mA两线制	+V	1	黑线
4mA~20mA两线制	+OUT	2	红线
通讯接口	RS485A	3	黄线
通讯接口	RS485B	〨	白（绿）线
