PGS/PDS580型电子式压力/液位/差压开关

时间:2020-02-03 浏览:

PGS/PDS580型电子式压力/液位/差压开关
< >
  • PGS/PDS580型电子式压力/液位/差压开关
型号:PGS/PDS580
产品概述:

PGS/PDS580 系列电子式压力/液位/差压开关根据产品所设定的控制接点值提供最多两个开关信号,实现对工业现场压力、液位及差压的开关量控制。广泛应用于化工、机械、水文、电力等系统的压力控制和自动化过程控制系统。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●以经过温度补偿和老化筛选的高精度扩散硅压力传感器作 为压力测量元件,精度高、响应快;

●开关信号由线性放大电路驱动,开关量可在零点到满度之 间任意设定;

●产品外壳设有接点动作发光二极管,便于观察,每个接点 都包含一对常开触点和一对常闭触点;

●与介质接触的材料均为不锈钢,电子壳体为铝合金,产品 外壳防护等级 IP65;

●根据测量形式的不同,可提供多种形式的产品。


技术参数
PGS/PDSW580 A压力控制范围-0.1MPa…0MPa~0.01MPa…100MPa,
过压1.5 倍满量程压力或 110MPa(取最小值)
PGS/PDS580 AW液位控制范围0m~1m…200m H2O
PGS/PDS580 AWK铠装液位控制范围0m~1m…4m H2O
PGS/PDS580 A差压控制范围允许过压
正向负向
0kPa~35kPa            70kPa35kPa
0kPa~70kPa150kPa70kPa
0kPa~100kPa200kPa100kPa
0kPa~200kPa  400kPa200kPa
0kPa~350kPa700kPa350kPa
0kPa~700kPa1400kPa700kPa
0kPa~1000kPa2000kPa1000kPa
0kPa~2000kPa000kPa1000kPa
0kPa~3500kPa7000kPa1000kPa
       静压            ≤20MPa
精 度≤±1%FS(重复性+迟滞)
长期稳定性≤±0.5%FS/年
供电电源18V~24V DC
最大功耗≤1W
触点负载能力250VAC/3A,30VDC/5A
触点寿命>100000 次
工作温度-10℃~80℃
贮存温度-40℃~100℃
接口材料不锈钢 1Cr18Ni9Ti 密封垫及 O 形圈  氟橡胶
电 缆聚乙烯 隔离膜片  不锈钢 316L
电子壳体铝合金 防护等级  IP65
工作状态指示方式实际压力≤下限设定值,L1 灯亮。(L1 为下限压力控制点指示灯) 实际压力≥上限设定值,L2 灯亮。(L2 为上限压力控制点指示灯)

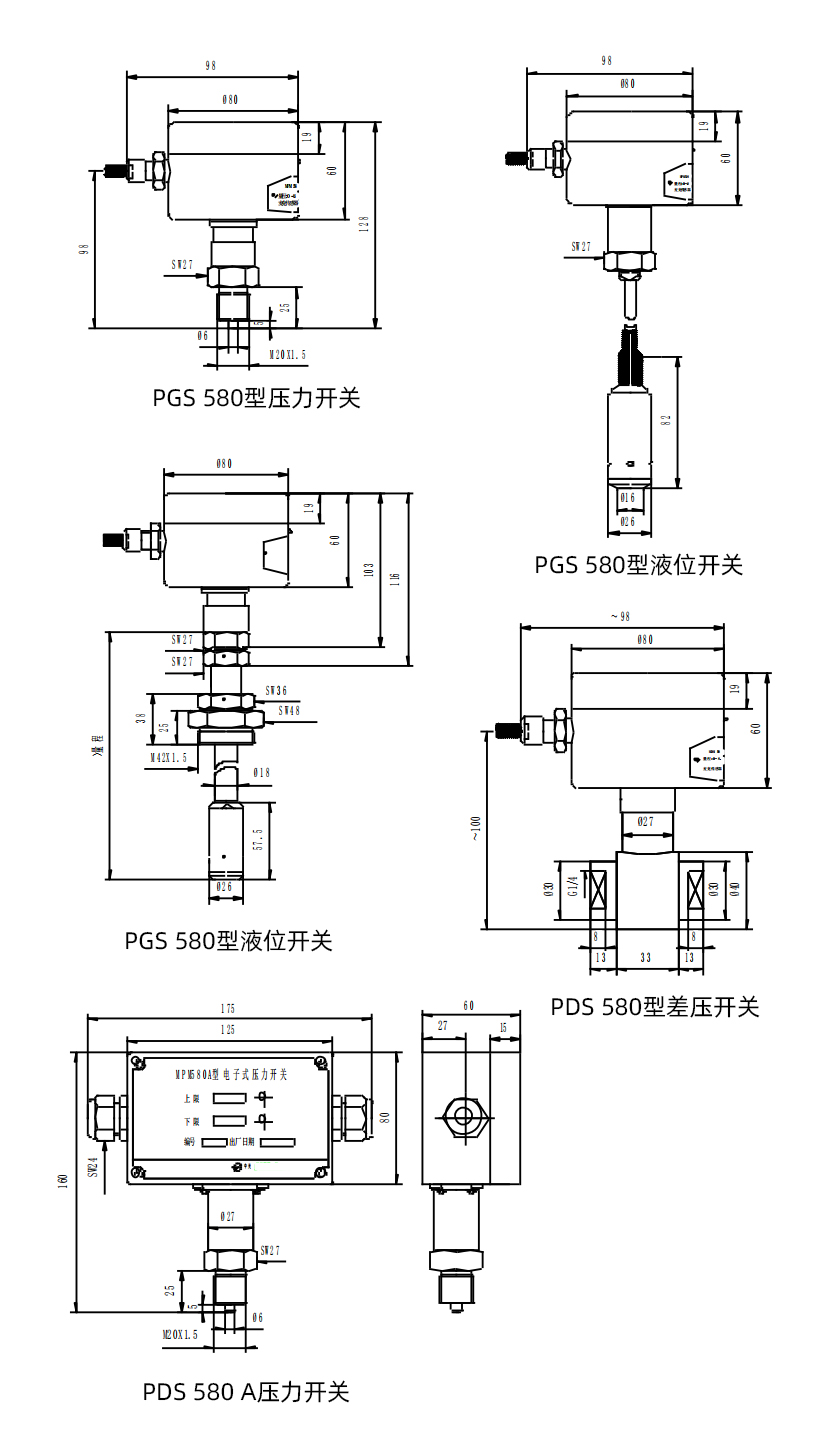

外形结构

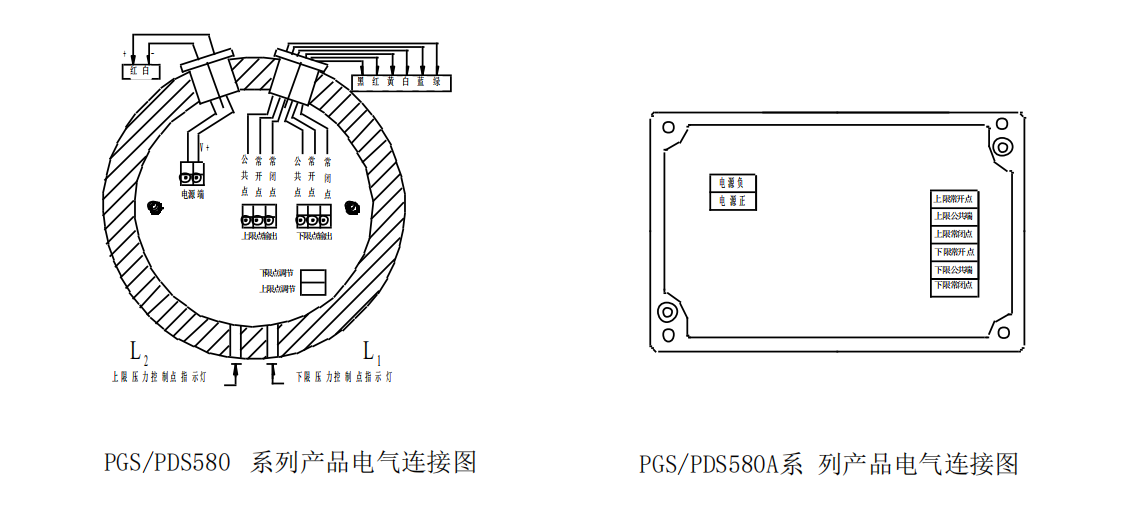

电气连接


产品选型
选型指南
PG580型电子式压力开关控制范围-0.1MPa…0.01MPa…100MPa
PG580W型电子式液位开关控制范围0m~1m…200m H20
PG580WK型电子式铠装液位开关控制范围0m~1m…4m H20
PDS580型电子式差压开关控制范围0kPa…35kPa…3.5MPa

代号壳体外形

不标明电子壳体代号,为圆柱形电子竞技
A长方形电子壳体

量程控制范围
[0~XmH2O]L液位开关:0m~1m…200mH2O,X:实际液位量程,L为专用电缆长度(米)
铠装液位开关:0m~1m…4m H20,X:实际液位量程,L为铠装钢管长度(米)
压力开关:-0.1MPa…0MPa~0.01MPa…100MPa,X:实际控制量程
[0~X]kPa
或MPa
差压
开关
测量范围允许过压(kPa)测量范围允许过压(kPa)
(kPa)正向负向(kPa)正向负向
0~3570350~7001400700
0~70150700~100020001000
0~1002001000~200040001000
0~2004002000~350070001000
0~350700350



代号控制点
1单点控制
2上下限双点控制

代号结构材料
膜片接口
电子壳体
22不锈钢316L不锈钢
铝合金
24不锈钢316L不锈钢316L
铝合金
25不锈钢
铝合金
35哈氏合金C
铝合金

代号附加功能
PC1齐平膜型,压力接口为M20×1.5外螺纹
PC3齐平膜型,压力接口为G1/2外螺纹
C1M20×1.5外螺纹压力接口,水线密封
C3G1/2外螺纹压力接口
C5M20×1.5外螺纹压力接口,水线密封
C4G1/4外螺纹压力接口
H/L上下限控制值
G表压型
S密封表压型
A绝压型
B2电缆线连接输出(标准供货1.5m线长)
F1固定法兰

PGS580A[0~1]MPa222C(0.6/0.2MPa完整的型号规格


选型提示

1、建议控制点的设定值大于10%FS,以确保控制点稳定性。

2、在选择差压型产品时,建议在被测点与产品之间安装三阀组,保证被测介质缓慢均匀地加在产品的正、负压腔上。

3、齐平膜 型 PGS/PDS580控制范围为 为0Pa~70kPa…35MPa。

4、若订货产品需要计量检定证书,或者其它特殊要求,敬请与本公司商洽,并在订单中注明。


电气连接
行业应用

PGS/PDS580 电子式压力/液位/差压开关实现对工业现场压力、液位及差压的开关量控制。广泛应用于化工、机械、水文、电力等系统的压力控制和自动化过程控制系统。
