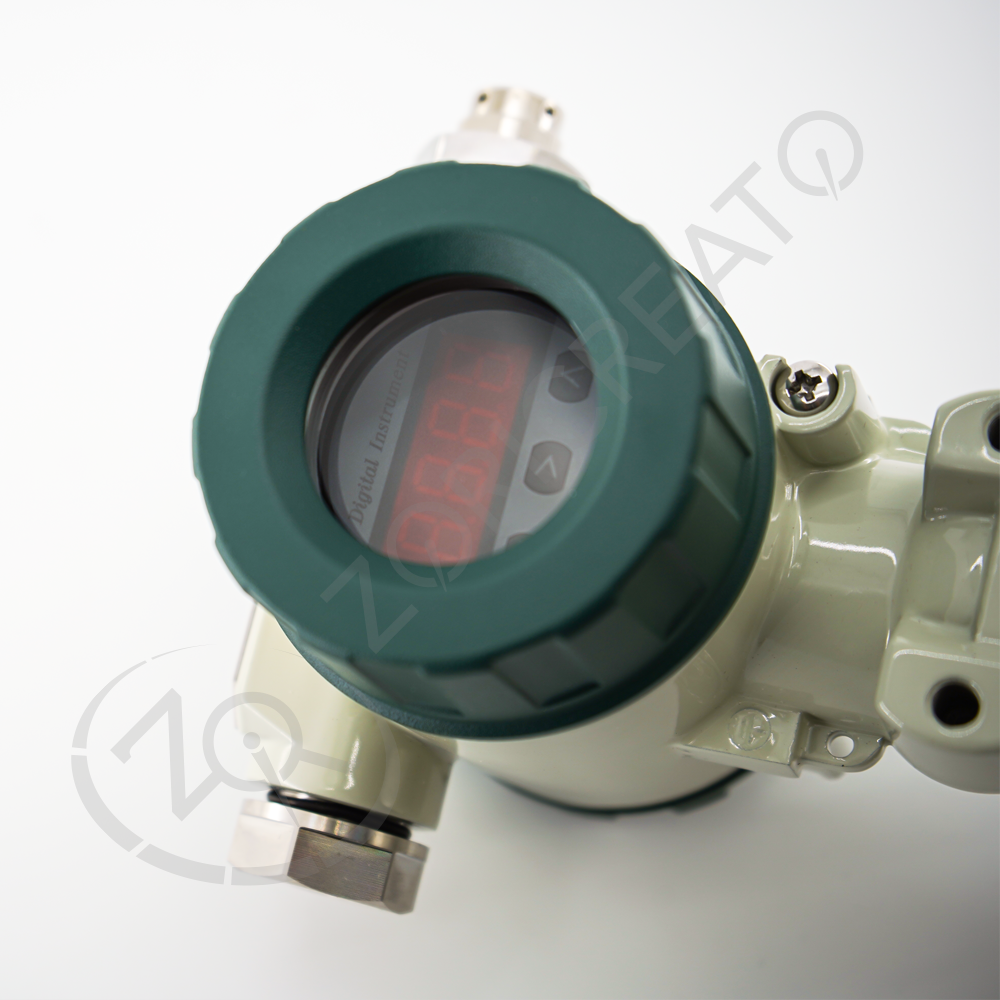

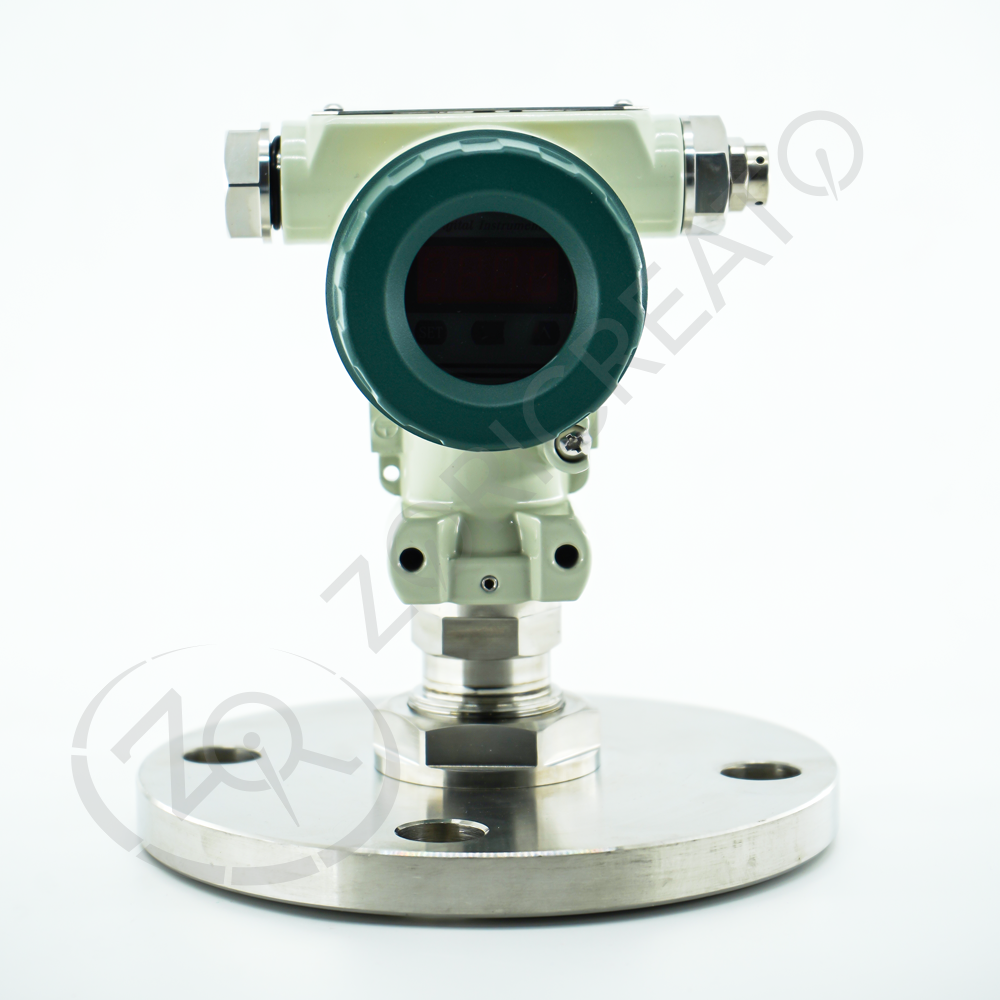

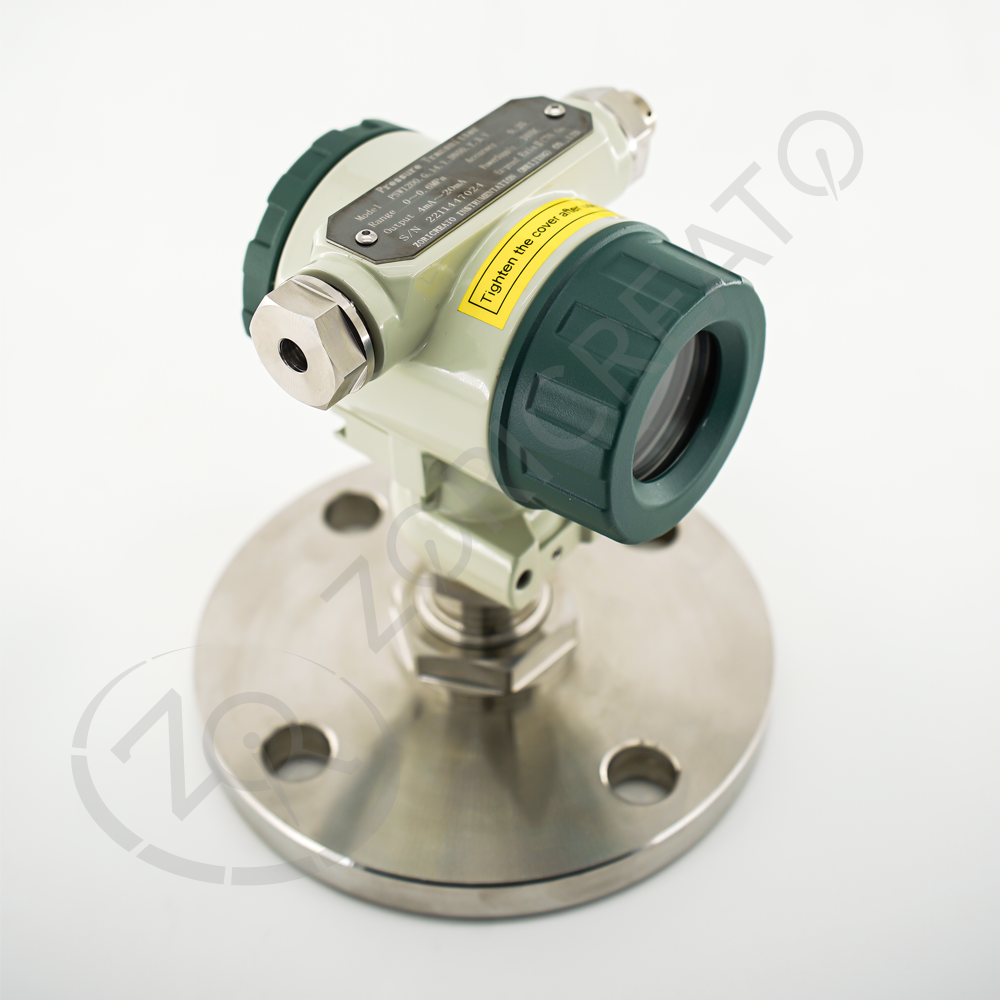

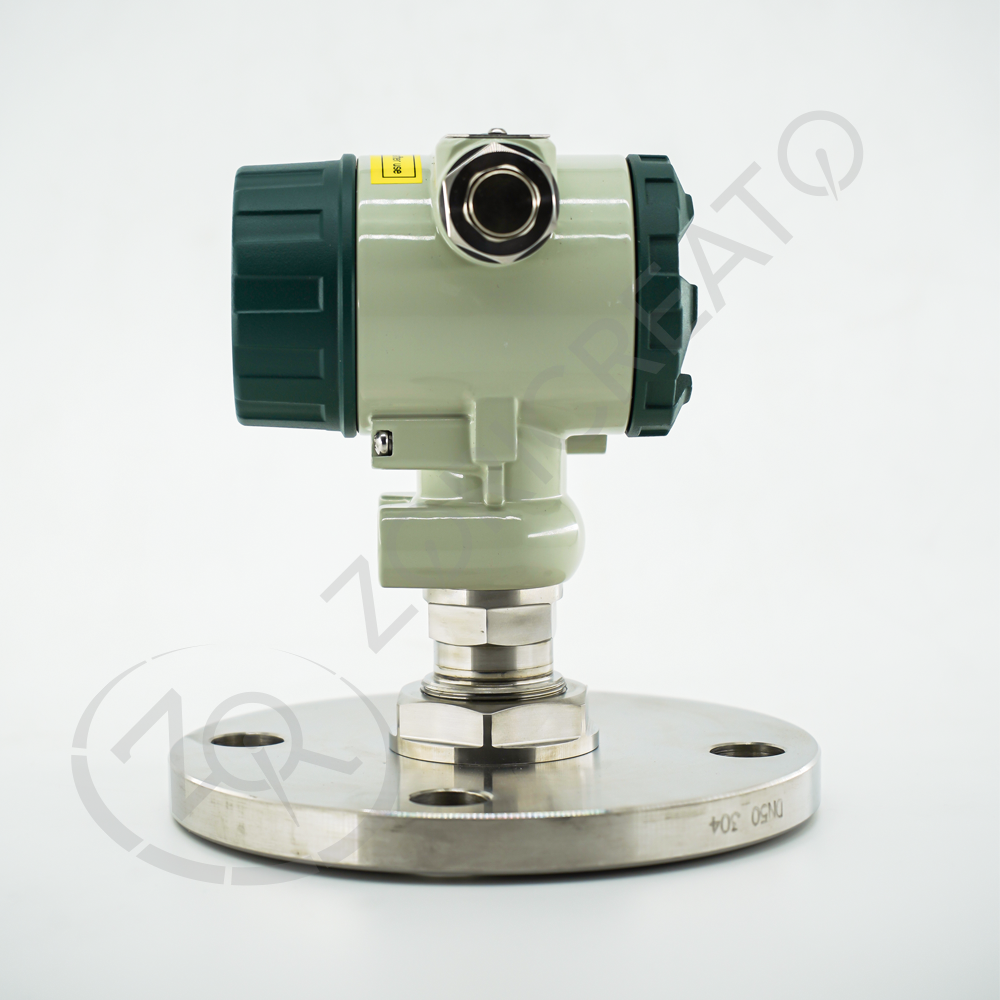

PSWI200型智能压力开关

时间:2020-02-03 浏览:

PSWI200型智能压力开关
< >
  • PSWI200型智能压力开关
型号:PSWI200
产品概述:

PSWI200系列智能压力开关是由微处理器控制的多功能电子开关,开关量程和回差量程可自行设置。具有一路4-20mA模拟量两线制信号输出,两路继电器开关量信号输出,广泛适用于工业现场压力测量和控制。



  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●由微处理器控制的多功能电子开关,开关量程和回差量程可自行设置。

●高等级防护结构设计,广泛适用于工业现场压力测量和控制。

●具有一路4-20mA模拟量两线制信号输出,两路继电器开关量信号输出。

●带有4位数字式数码管显示器,多操作显示信息。

●采用国际著名品牌硅压阻压力传感器,高压量程采用无焊接无密封圈、一体式加工结构的微熔压力传感器,保证了更高的可靠性。


技术参数
测量范围
相对压力最小测量范围0~7KPa
最大测量范围0~70MPa
负相对压力最小测量范围-10KPa~+10KPa
最大测量范围-1MPa~+10MPa
绝对压力    最小测量范围0~35KPa
最大测量范围0~4MPa
测量精度    包括线性度,迟滞和重复性)0.5%FS或0.2%FS
长期稳定性  硅压阻传感器,每年≤0.1%;

 硅压阻微熔传感器,每年≤0.2%

量程4MPa以上,现场数码管显示精度 0.5%
允许温度    允许介质温度 -25℃~+120℃;

允许环境温度 -20℃~+80℃

允许储存温度 -25℃~+120℃
温度影响   温度补偿范围-0℃~+60℃(特殊要求-20℃~+80℃)

 全温程零点影响≤1%

 全温程以20℃为基准量程影响≤0.8%
信号输出   模拟量输出 4-20mA,两线制  0-10V三线制

  开关量输出 一路或两路继电器输出;9-35VDC开关量输出

 开关电流 ≤8A;回差时间 ≤0.1s

 可通过面板按键,设置开关量压力数值及回差数值
过程连接   外螺纹M20×1.5,

外螺纹G1/2A, 不锈钢H17-4
允许工作压力  压力循环 一千万次;开关循环 一亿次
抗振动 2g
抗冲击  20g
工作电源 18-35VDC
允许过载   硅压阻传感器额定量程的3倍

微熔硅压阻传感器额定量程的2倍
与介质接触部分材料
硅压阻传感器316L,不锈钢微熔硅压阻传感器
17-4不锈钢过程连接件,不锈钢304
外壳 压铸铝环氧树脂喷塑
O型圈 丁腈橡胶
显示器 塑料PVC

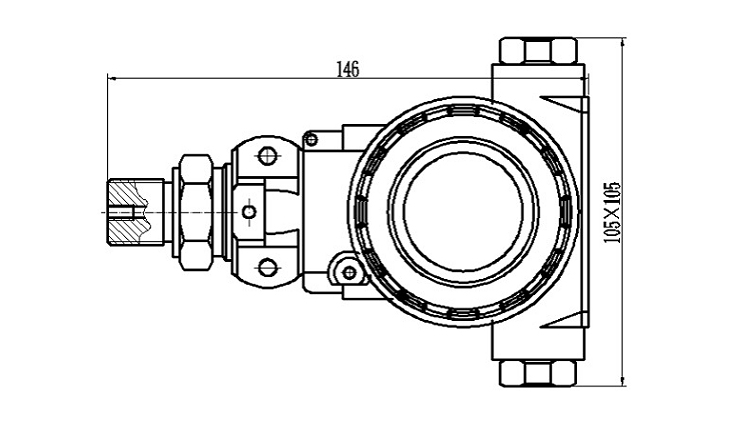

外形结构


产品选型
选型指南
PSWI201型智能压力开关选型表(扩散硅传感器)


仪表类型
B 标准型                            Y 约定的特殊要求
G 隔爆型 Ex d IIC T6 Gb
传感器量程
01表压(0~7)kPa17绝压(0~35)kPa
02表压(0~35)kPa18绝压(0~105)kPa
03表压(-30~105)kPa19绝压(0~210)kPa
04表压(-30~210)kPa20绝压(0~700)kPa
12表压(-100~105)kPa21绝压(0~2.1)MPa
13表压(-100~210)kPa22绝压(0~3.5)MPa
14表压(-100~700)kPa
15表压(-0.1~2.1)MPa
16表压(-0.1~3.5)MPa
99表压约定的特殊要求

过程连接材质
A外螺纹M20×1.5,不锈钢304
B外螺纹G1/2A,不锈钢304
C外螺纹G1/4A,不锈钢304
D外螺纹NPT1/4,不锈钢304
E内螺纹NPT1/8,不锈钢304
Y 约定的特殊要求

信号输出
A一路开关量输出(SPDT 5A)
B两路开关量输出(SPDT 5A)
C一路开关量输出(SPDT 5A),一路模拟量(4~20)mA输出
D两路开关量输出(SPDT 5A),一路模拟量(4~20)mA输出
Y约定的特殊要求
电气连接、电缆长度

3 电缆引入孔 内螺纹M20×1.5
9 约定的特殊要求

安装支架

V 无安装支架
R墙装式安装支架
G管道式安装支架
Y约定的特殊要求

D校准量程(客户选定)

PSWI201

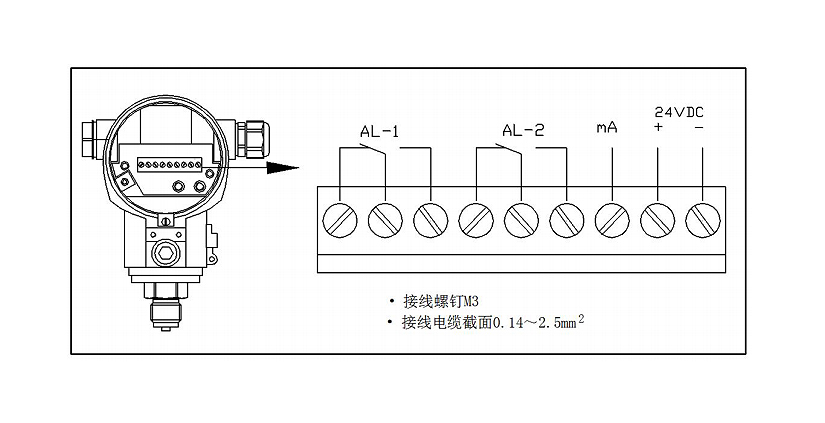

电气连接
行业应用

PSWI200系列智能压力开关是由微处理器控制的多功能电子开关,开关量程和回差量程可自行设置。具有一路4-20mA模拟量两线制信号输出,两路继电器开关量信号输出,广泛适用于工业现场压力测量和控制。
