PT10-SF型耐腐蚀压力变送器

时间:2020-02-06 浏览:

PT10-SF型耐腐蚀压力变送器
< >
  • PT10-SF型耐腐蚀压力变送器
型号:PT10-SF
产品概述:

PT10-SF系列耐腐蚀压力变送器选用陶瓷电容压力传感器作为敏感核心,经过数字电路修正和信号调理,输出标准的工业应用和组网信号。产品都经过精心设计、元器件筛选、工艺验证固化、疲劳去应力、老炼、环境模拟测试等过程,确保每款产品稳定可靠。

PT10-SF系列耐腐蚀压力变送器以其优良的准确度和可靠性,忠实地服务于各类腐蚀介质测量用户,尤其化工行业得到了良好应用。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●聚四氟乙烯外壳,耐酸碱腐蚀,

●可应用于强腐蚀等恶劣环境

●密封可靠,IP68防护等级

●本安防爆


技术参数
测量范围-0.1MPa…0kPa~10kPa…7MPa
过载压力≤2倍满量程
压力类型G(表压)、A(绝压)
准确度等级0.1级(定制) 0.25级(典型值) 0.5级(最大值)
长期稳定性±0.1%FS/年(典型值) ±0.2%FS/年(最大值)
零点温漂±0.01%FS/℃ ±0.02%FS/℃
灵敏度温漂±0.01%FS/℃ ±0.02%FS/℃
补偿温度-20℃~65℃ -20℃~80℃
介质温度-30℃~65℃(投入式) -40℃~125℃
供电电源12VDC~30VDC 输出信号 4mA~20mA(可叠加HART协议) RS485 0V~10V(输出范围可定制)
负载电阻电流型     ≤(U-12)/0.02(Ω)
防护等级IP68

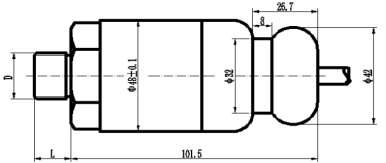

外形结构


产品选型
型号特征图样
PT10-SF11
(2.5kPa~200kPa)
1、螺纹接头
2、聚四氟乙烯外壳
3、陶瓷电容传感器



PT10-SF12
(2.5kPa~200kPa)
1、投入式一体化结构
2、聚四氟乙烯外壳
3、陶瓷电容传感器
PT10-SF13
1、投入式一体化外壳结构
2、聚四氟乙烯外壳
3、陶瓷电容传感器
4、带接线盒,可带显示
5、多种输出形式
6、带法兰为CYB2247型
PT10-SF14
1、小外形投入式一体化结构
2、聚四氟乙烯外壳
3、陶瓷电容传感器
4、电流、电压输出可选



选型提示:

1、接触液体的材料为陶瓷、聚四氟乙烯及氟橡胶,对这三种物质无腐蚀的液体都可以测量;

2、电缆为中心带通气管的通气电缆,外皮采用聚四氟乙烯注塑保护。聚四氟乙烯容易划伤、折弯破损,需要细心防护,否则外皮划破,介质通过电缆中部进入变送器内部会造成其失效。 结


电气连接

电气连接

行业应用

PT10-SF系列耐腐蚀压力变送器以其优良的准确度和可靠性,忠实地服务于各类腐蚀介质测量用户,尤其化工行业得到了良好应用。
