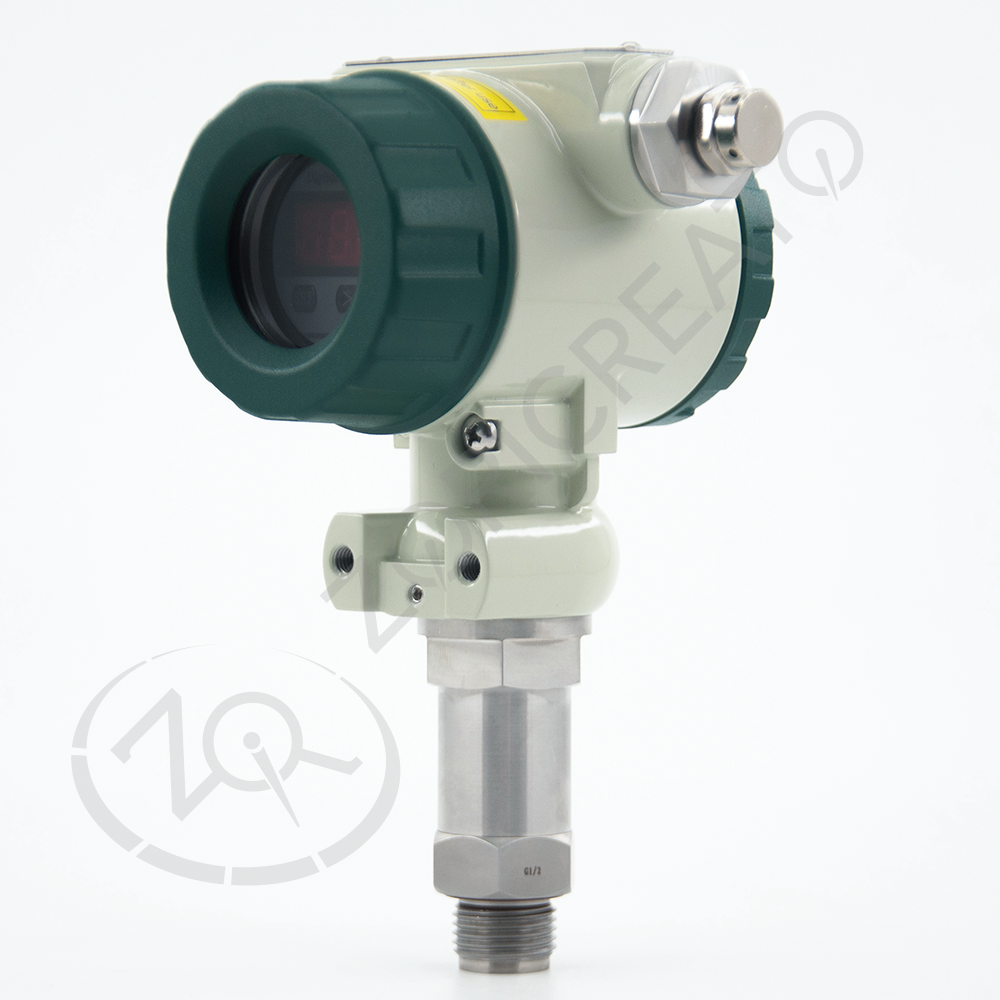

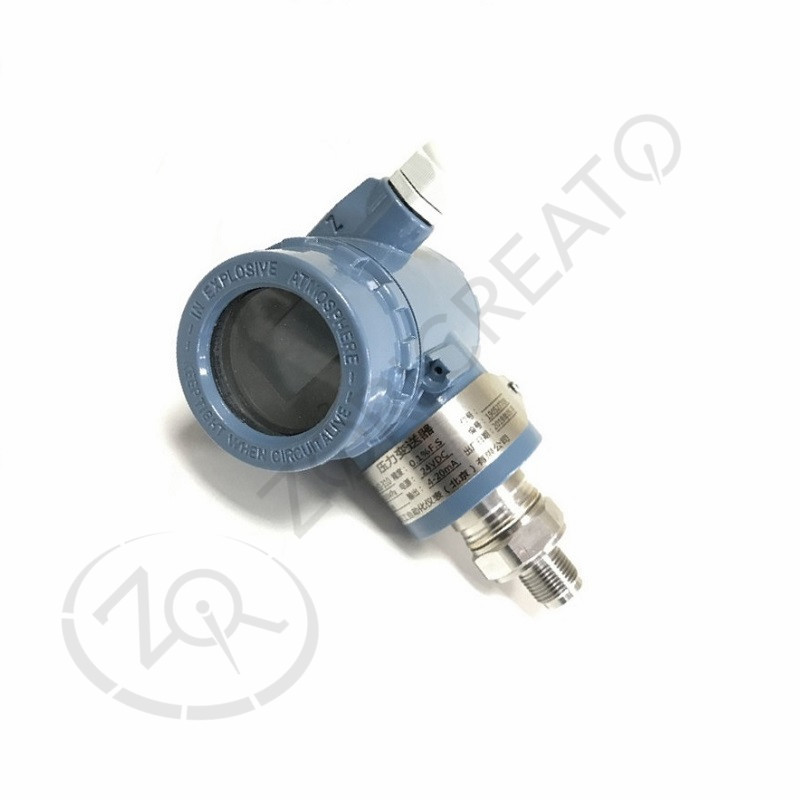

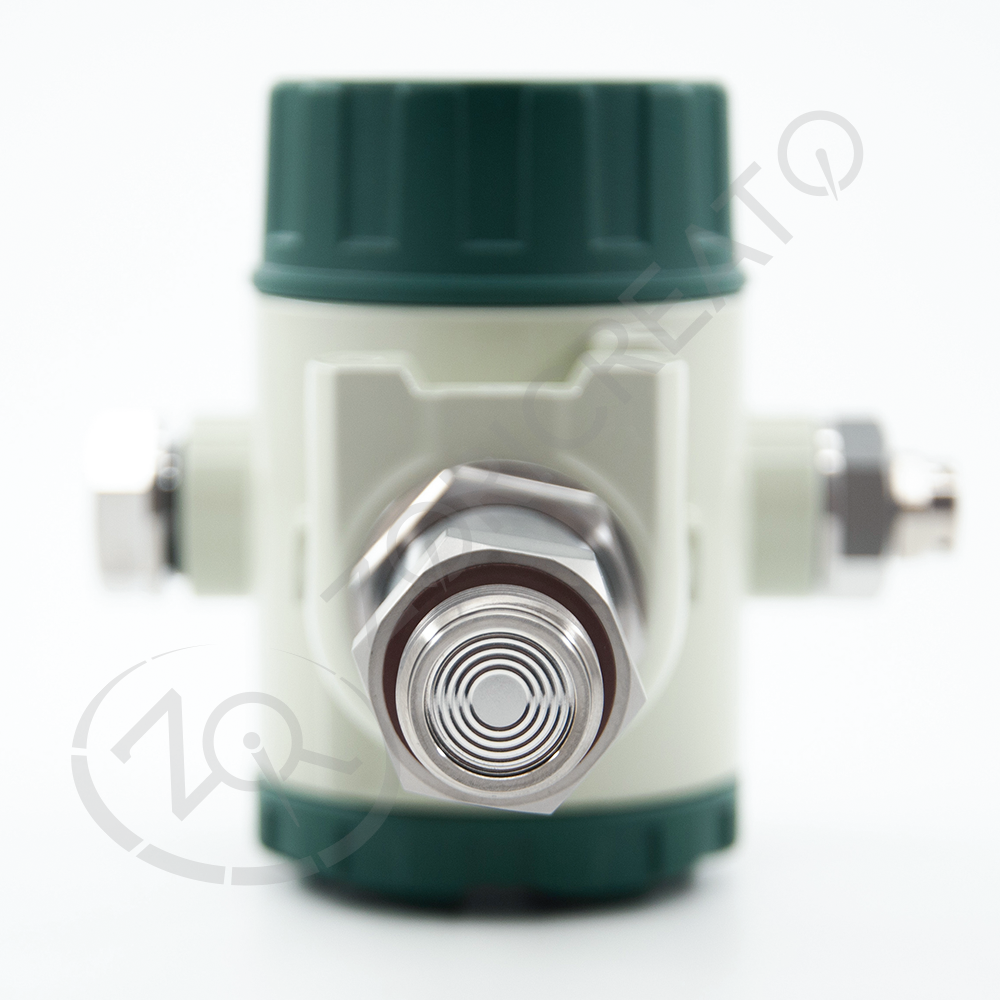

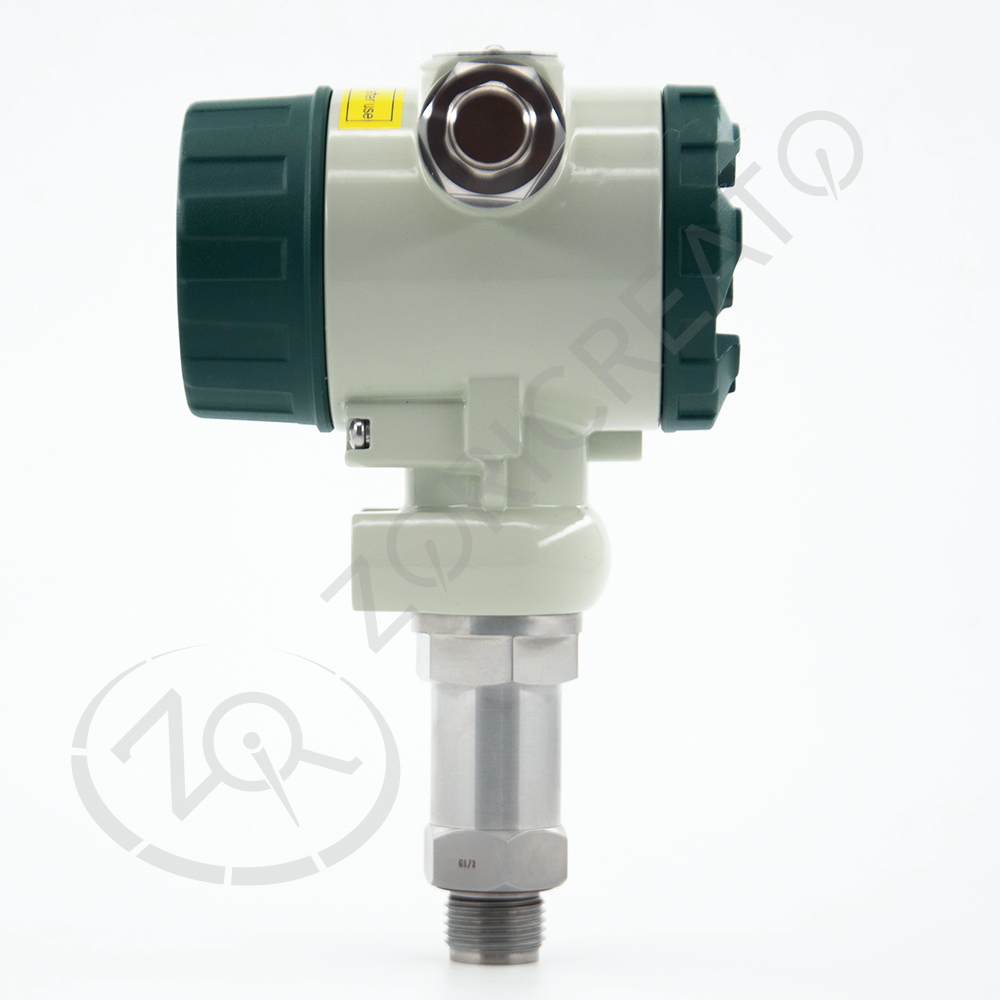

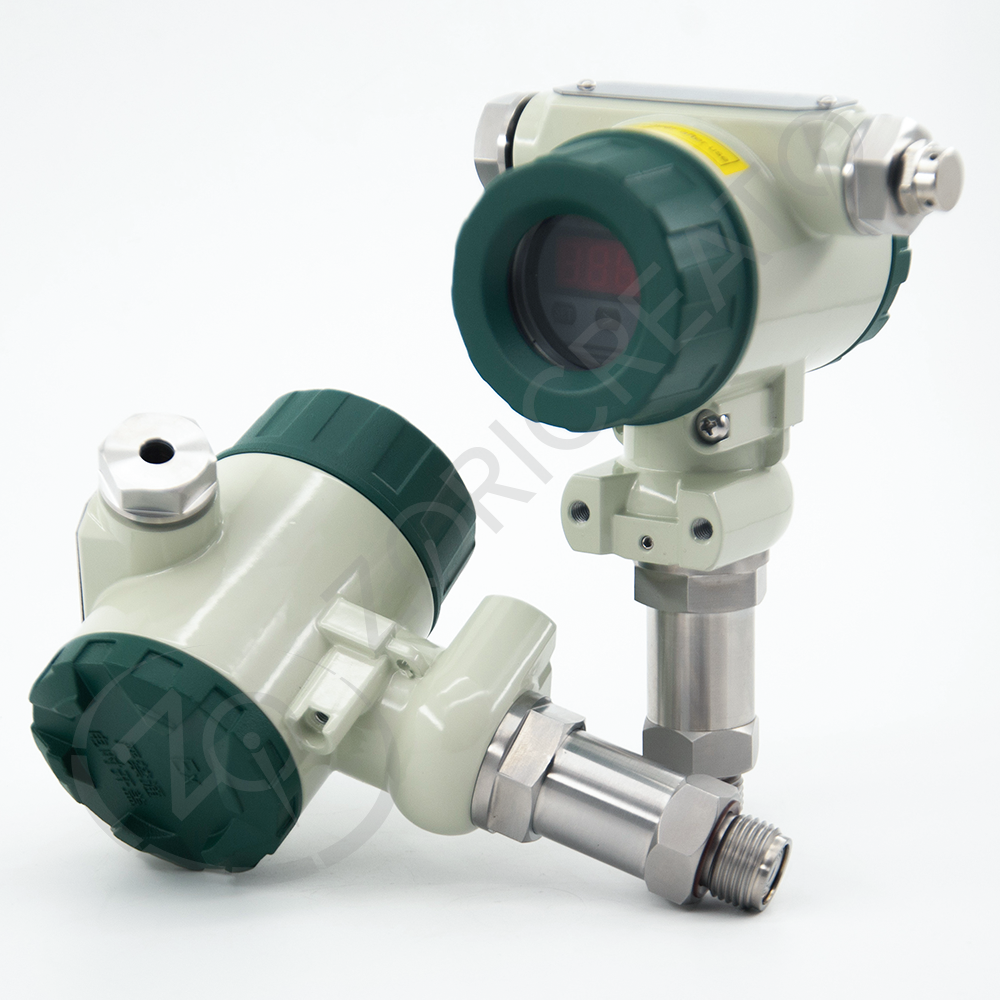

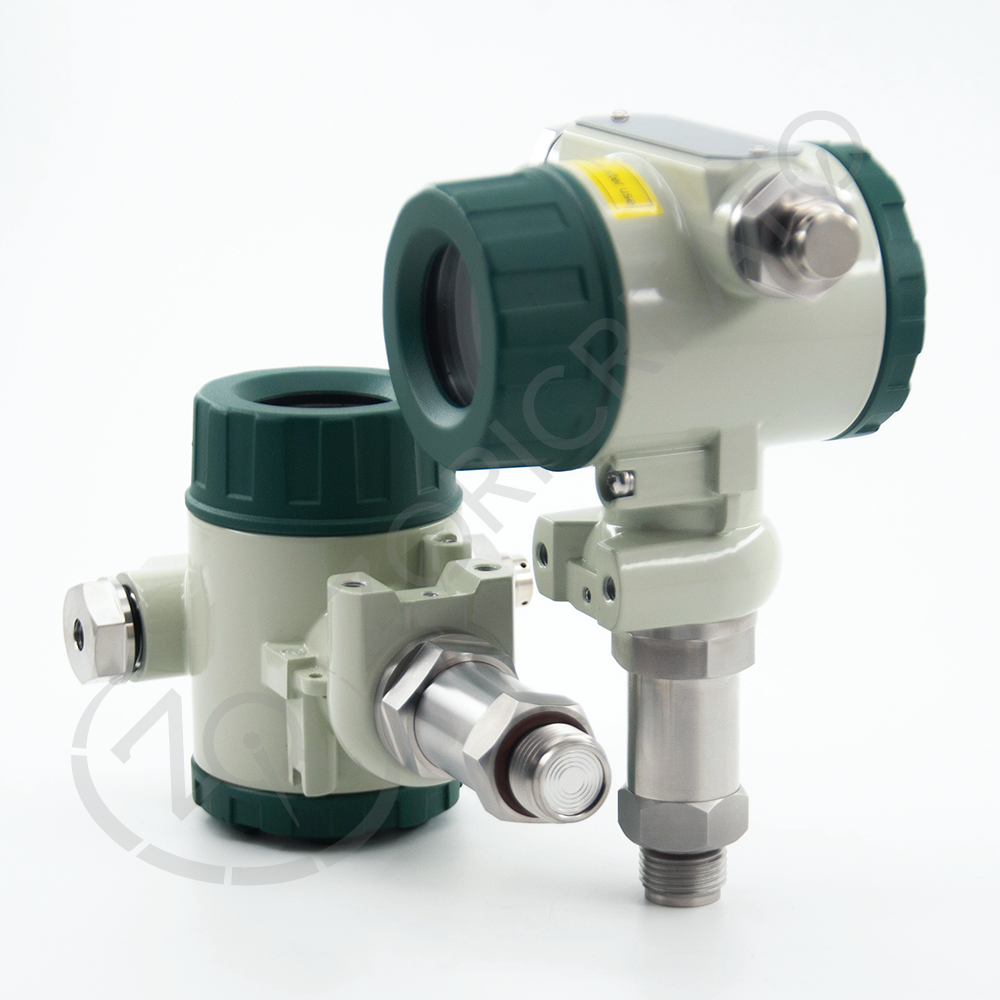

PT20SR-3100 型 HART协议智能压力变送器是一款高精度、高稳定性、多参数、4 位半 LCD 显示的智能压力测量产品，符合 HART协议。用户能够利用 HART通讯器对过程中运行的 HART 仪表进行管理、调整或者监测过程变量，亦可使用按键进行现场组态，操作方便。
该产品采用数字技术在传感器制造领域的最新应用成果，结合国际先进的压力变送器设计制造技术，精密数字化温度补偿和非线性修正技术，安全可靠的防爆结构设计和标准化的信号输出，精度高，量程覆盖范围宽，适用于需要对流体压力进行精密测量的场所。
该产品为两线制方式工作，可直接替代模拟两线制 4mA～20mA DC 输出变送器。可与 ROSEMOUNT 275型及卓然天工 ZS-H375 型手操器进行数字通讯。电磁辐射符合 IEC801 标准要求。
| 量程编码 | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 | 14 | 15 | 17 | 18 | 19 | 20 |
| 单位 | kPa | MPa | ||||||||||||
| 测量范围 | 0-20 ~ 0-70 | 0-30 ~ 0-100 | 0-60 ~ 0-200 | 0-100 ~ 0-350 | 0-200 ~ 0-700 | 0-0.3 ~ 0-1.0 | 0-0.6 ~ 0-2.0 | 0-1.0 ~ 0-3.5 | 0-2.0 ~ 0-7.0 | 0-3.0 ~ 0-10 | 0-4.0 ~ 0-20 | 0-8.0 ~ 0-35 | 0-16 ~ 0-70 | 0-20 ~ 0-100 |
| 上限值 | 70 | 100 | 200 | 350 | 700 | 1.0 | 2.0 | 3.5 | 7.0 | 10 | 20 | 35 | 70 | 100 |
| 过压范围 | 100 | 150 | 300 | 500 | 1000 | 1.5 | 3.0 | 5.0 | 10 | 15 | 30 | 50 | 100 | 110 |
| 所有中间量程模拟输出变送器（不过压）用基本量程扩展实现。量程缩放最小为基本量程的 1/5。 | ||||||||||||||
| 精度 | ±0.1 %FS（典型值） ±0.25 %FS（最大值） | |||||||||||||
| 零点温度误差 | ≤±0.25 %FS（全工作温度范围内） | |||||||||||||
| 满度温度误差 | ≤±0.25 %FS（全工作温度范围内） | |||||||||||||
| 长期稳定性 | ≤±0.25 %FS/年 | |||||||||||||
| 补偿温度 | -10℃～80℃ | |||||||||||||
| 工作温度 | -20℃～80℃ | |||||||||||||
| 贮存温度 | -40℃～85℃ | |||||||||||||
| 供电电源 | 12V～36V DC | |||||||||||||
| 输出信号 | 4mA～20mA DC 输出叠加 HART协议数字通讯 | |||||||||||||
| 显示 | LCD 显示，两/三键操控 | |||||||||||||
| 阻尼 | 0s～32s | |||||||||||||
| 负载电阻 | (U-12V)/0.02Ω | |||||||||||||
| 绝缘电阻 | 100MΩ，50V | |||||||||||||
| 振动 | 20g，20Hz～5000Hz | |||||||||||||
| 冲击 | 20g，11ms | |||||||||||||
| 膜片 | 不锈钢 316L/钽 | |||||||||||||
| 压力接口 | 不锈钢 1Cr18Ni9Ti/哈氏合金 C | |||||||||||||
| O型密封圈 | 氟橡胶 | |||||||||||||
| 重量 | 约 1.7kg | |||||||||||||
| 选型指南 | |||||||
| PT20SR-3100 | 型HART协议智能压力变送器 | ||||||
| 量程 | 测量范围 | ||||||
| [0～X]kPa或MPa | 02 | [0～20…70]kPa | 13 | [0～1.0…3.5]MPa | |||
| 03 | [0～30…100]kPa | 14 | [0～2.0…7.0]MPa | ||||
| 07 | [0～60…200]kPa | 15 | [0～3.0…10.0]MPa | ||||
| 08 | [0～100…350]kPa | 17 | [0～4.0…20.0]MPa | ||||
| 09 | [0～200…700]kPa | 18 | [0～8.0…35.0]MPa | ||||
| 10 | [0～0.3…1.0]MPa | 19 | [0～16.0…70.0]MPa | ||||
| 12 | [0～0.6…2.0]MPa | 20 | [0～20.0…100.0]MPa | ||||
| 代号 | 输出信号 | ||||||
| E | 4mA～20mA DC 叠加HART协议数字通讯（两线制） | ||||||
| 代号 | 结构材料 | ||||||
| 隔离膜片 | 接口 | 壳体 | |||||
| 22 | 不锈钢316L | 不锈钢 | 铝合金 | ||||
| 24 | 不锈钢316L | 不锈钢316L | 铝合金 | ||||
| 25 | 钽 | 不锈钢 | 铝合金 | ||||
| 35 | 钽 | 哈氏合金C | 铝合金 | ||||
| 代号 | 附加功能 | ||||||
| C1 | M20×1.5外螺纹压力接口，端面密封 | ||||||
| C3 | G1/2外螺纹压力接口 | ||||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | ||||||
| PC₁ | 齐平膜型，M20×1.5外螺纹压力接口 | ||||||
| PC3 | 齐平膜型，G1/2 外螺纹压力接口 | ||||||
| G | 表压型 | ||||||
| A | 绝压型 | ||||||
| S | 密封表压型 | ||||||
| PT20SR-3100 | [0～200]kPa | E | 22 | C1G | 完整的型号规格 | ||
适用于需要对流体压力进行精密测量的场所。
