隔膜/化学密封的工作原理

时间:2020-01-13 浏览:

隔膜密封的定义:

隔膜密封又称化学密封或远传法兰,用于在过程介质不能直接接触压力表、压力变送器及压力开关等仪表的承压部件时进行压力测量。

隔膜密封具有两个主要任务:

1.使压力表、压力变送器及压力开关等仪表与过程介质相隔离

2.将压力传递给压力表、压力变送器及压力开关等仪表

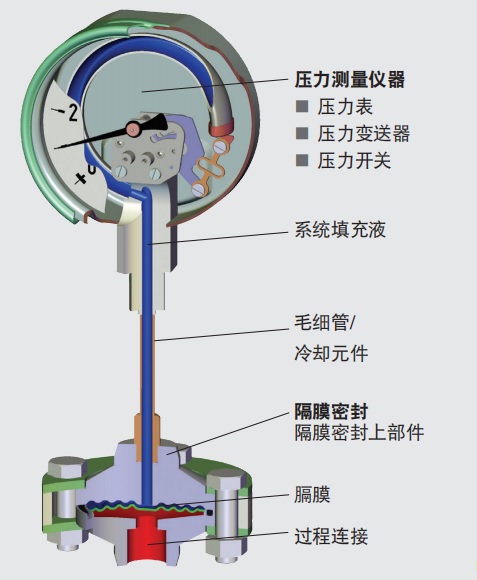

如下图所示


隔膜密封的原理:

密封件的过程端被一个柔性隔膜隔离。此隔膜与压力表、压力变送器及压力开关等仪表之间的内部空间完全被系统填充液充满。压力通过弹性隔 膜从被测量介质传递到填充液体,再从该液体传递到测量元 件,即压力表、压力变送器及压力开关等仪表。

很多情况下,在隔膜密封与压力表、压力变送器及压力开关等仪表之间,会连接一根 毛细管,以便(例如)消除或最大程度减小热流体对压力表、压力变送器及压力开关等仪表的温度影响。该毛细管可对整个系统的响应时间产生影 响。

隔膜密封、毛细管和压力表、压力变送器及压力开关等仪表构成一个封闭系统。因此,切 勿打开隔膜密封和压力表、压力变送器及压力开关等仪表上的密封螺钉,因为一旦填充液 发生任何溢出,系统功能就会受到影响!

隔膜和连接法兰是系统中与介质接触的元件。因此,其制造 材料必须满足针对温度和耐腐蚀性的相关要求。

如果隔膜发生泄漏,系统填充液会进入介质中。对于食品 加工应用场合,隔膜必须通过接触食品的认证。选择填充 液时,考虑相容性、介质的温度和压力条件等因素至关重 要。卓然天工可提供多种不同的液体,涵盖 -90 °C至 +400 °C 的 温度范围(请参见“系统填充液”表)。
