FAP铠装流量计吹扫装置的典型应用

时间:2020-01-13 浏览:

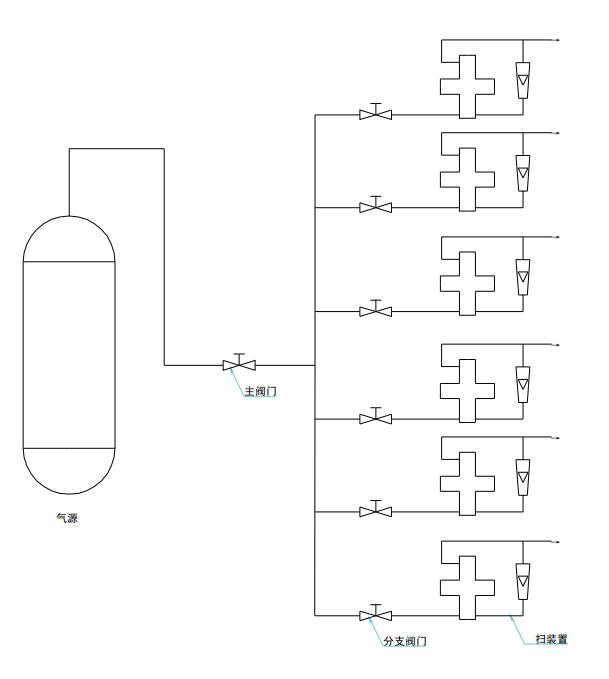

1、在供气压力变化条件下的典型应用

如下图所示:

将主管道气源提供的气体,根据需要可分成多支路,若关闭或调整其中的几个支路气体流量时,将引起主管道的 供气压力发生变化, 安装于支路上的BFP单路吹扫装置,可以准确测量流量并保持其输出流量恒定.

推荐产品型号:

FAP/CA/PEI/玻璃管浮子流量计的型号   吹扫装置

FAP/APT/PEI/金属管浮子流量计的型号 吹扫装置

FAP/APV/PEI/金属管浮子流量计的型号 吹扫装置

FAP/M8/PEI/M8金属管浮子流量计的型号 吹扫装置

FAP/M6/PEI/M6金属管浮子流量计的型号 吹扫装置

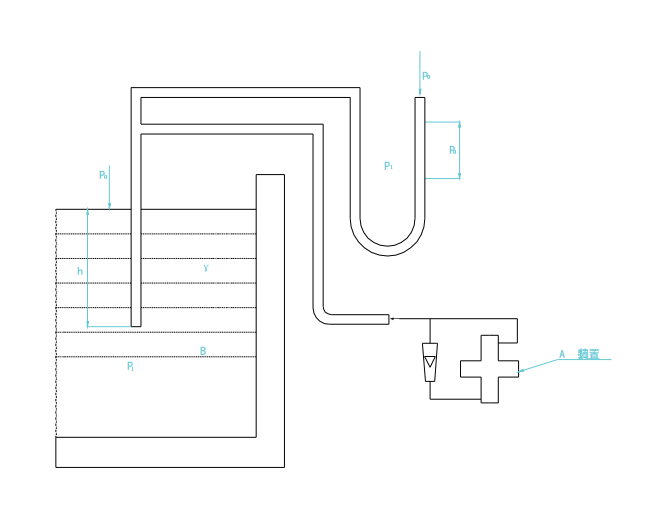

2、在出口压力变化条件下的典型应用---液 位测量

如下图所示:

从A端恒定流量的气体时,气体将排出插入液 体内管道内的介质并形成稳定气泡,此时A,B间管内的压力与B端 口液体压力相等。

如果B处的压力为P1,大气压力为P0,

则P1-P0=△P,同时P1=Yh+P0

则 P1-P0=Yh=△P

因此,在已知介质密度的条件下,利用差压变送器或压力计 测量出△P,即可测量出液体液位h。

推荐产品型号:

FAP/CA/PAO/玻璃管浮子流量计的型号    吹扫装置

 FAP/APT/PAO/金属管浮子流量计的型号  吹扫装置

FAP/APV/PAO/金属管浮子流量计的型号  吹扫装置

FAP/M8/PAO/M8金属管浮子流量计的型号  吹扫装置

FAP/M6/PAO/M6金属管浮子流量计的型号 吹扫装置

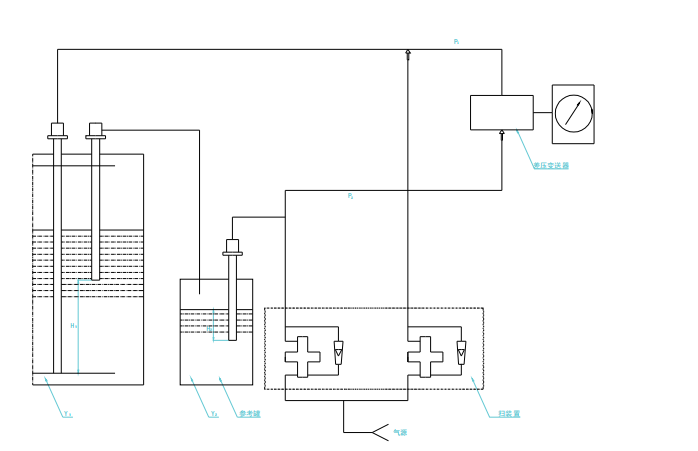

3、在出口压力变化条件下的典型应用---密 度测量

如下图所示:

如果已知被测介质液位H1与参考介质液位H2, 已知参考介质密度Y2,利用差压变速器测量的压差,就可以测量出 被测介质密度Y1。

推荐产品型号:

FAP/CA/PAO/玻璃管浮子流量计的型号      吹扫装置

 FAP/APT/PAO/金属管浮子流量计的型号    吹扫装置

FAP/APV/PAO/金属管浮子流量计的型号    吹扫装置

 FAP/M8/PAO/M8金属管浮子流量计的型号  吹扫装置

 FAP/M6/PAO/M6金属管浮子流量计的型号 吹扫装置

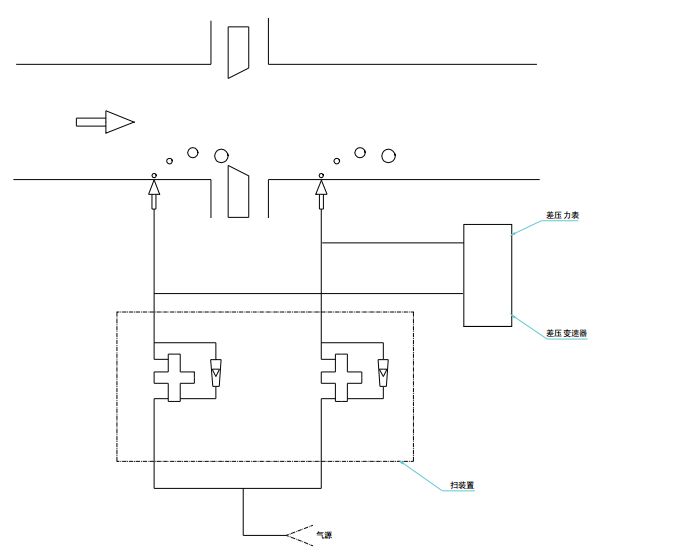

4、在差压变速器测量流量时的典型应用

当用孔板与差压变速器测量腐蚀性或含有固体颗粒的液体 或含有粉尘的气体流量时,引压毛细管就有被堵塞的可能。采用双 四路吹气装置洗两个压力孔,就可以确保液固体颗粒或粉尘不会堵塞压力孔或引压管。

推荐产品型号:

FAP/CA/PEI/玻璃管浮子流量计的型号      吹扫装置

 FAP/APT/PEI/金属管浮子流量计的型号    吹扫装置

FAP/APV/PEI/金属管浮子流量计的型号     吹扫装置

FAP/M8/PEI/M8金属管浮子流量计的型号   吹扫装置

 FAP/M6/PEI/M6金属管浮子流量计的型号 吹扫装置

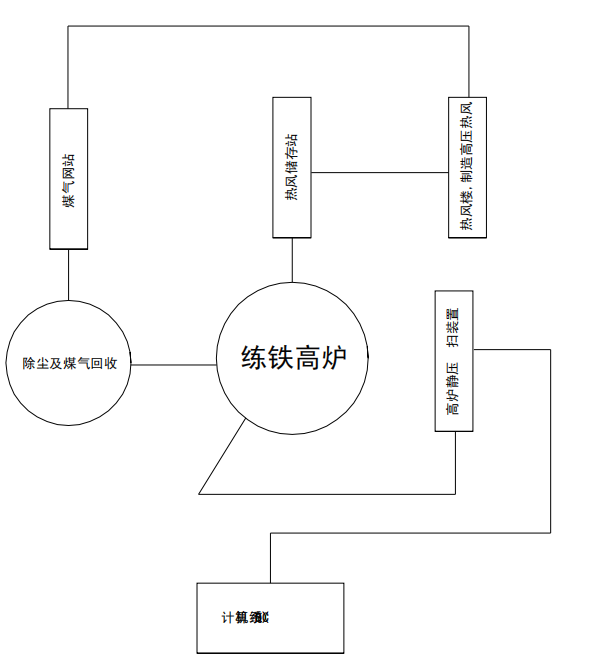

5、高炉炉身静压吹扫装置

高炉炉身静压是计算高炉透气性阻力指数的依据之一,如果 能够进续准确的检测出炉身静压,并将测出的压力经变送器转换 为电信号,就可送入记录仪或计算机内,经补偿运算后就能进续显 示沿炉身高度上的压力曲线,就可提早预报炉况,控制高炉生产顺 利达增产节焦的目的。

推荐产品型号:

FAP/CA/PEI/玻璃管浮子流量计的型号     吹扫装置

 FAP/APT/PEI/金属管浮子流量计的型号  吹扫装置

 FAP/APV/PEI/金属管浮子流量计的型号   吹扫装置

FAP/M8/PEI/M8金属管浮子流量计的型号  吹扫装置

FAP/M6/PEI/M6金属管浮子流量计的型号 吹扫装置
