压力变送器的二线制、三线制、四线制有什么区别?

我们所熟知的压力变送器的接线一般有三种：二线制、三线制、四线制。

顾名思义，压力变送器需要连接的连线有几根，就是几线制的接法，下面我们来一一进行介绍。

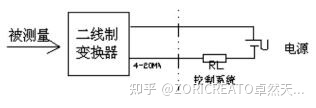

一、二线制

二线制压力变送器接线方式是目前最为常见的接线方式。

两根线组成一条回路，这条回路既是为压力变送器提供电源支持的回路，也是传输电流信号的回路。也就是说在两线制接线中，压力变送器的输出的负载和电源是被串联在一起的。使用这种连接方式的通常都是输出电流信号的压力变送器，如4~20mA的标准电控信号，当二线制需要输出电压值时，可以通过串联电阻的方式取压测得，如4-20mA电流电路中串联250Ω电阻。

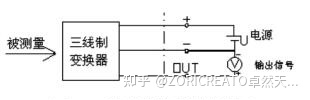

二、三线制

三线制压力变送器的接线方式是将电源正端和信号输出的正端分离，但它们另一个接线端子却是用同一根线连接的。在这种情况下，电流实际的通路还是由电源正负极的连线所组成的回路，信号正端的电流接近为0，只能传递电位电压，可以理解为万用表的电压档，负载无限大近似断路。使用这种连接方式的都是输出电压信号的压力变送器1~10V，1~5V，0~5V等标准控制信号。

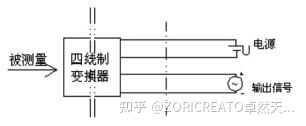

三、四线制

四线制不同于二线制与三线制，它由两个独立的回路组成，彼此互不干扰。因为输出电路的独立，使得它无论是输出电压信号还是电流信号都可以做到。

几线制的称谓，是在运算放大器在仪表中得到广泛应用后的产物，而运放的运行本就离不开供电。因此先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号（如电压、电流、等）。

以上就是关于压力变送器线制方面的知识，你了解了吗？
