电磁流量计的工作原理

时间:2020-01-13 浏览:

电磁流量计传感器根据法拉第电磁感应原理工作,在测量管轴线和磁场磁力线相互垂 直的管壁上安装一对检测电极,当导电液体沿测量管轴线运动时,导电液体作切割磁力线 运动产生感应电势,此感应电势由测量管上两个检测电极检出,数值大小如下式所示:

 E = K×B×V×D

式中:E:感应电势 K:仪表常数 B:磁感应强度 V:测量管截面内的平均流速 D:测量管的内直径

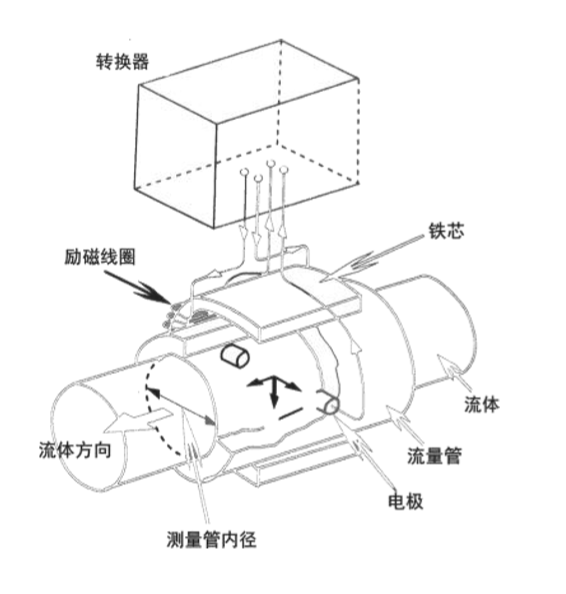

FMEM600 型电磁流量计工作原理.png

由电磁流量计工作原理可知,为了获得较高的测量精度,必须满足以下条件:

1、被测液体必须有导电性;

2、液体必须充满管道;

3、液体成分必须均匀;

4、如果液体导磁,流量计磁场将改变,必须对流量计进行修正。

测量流量时,流体流过垂直于流动方向的磁场,导电液体的流动感应出一个与平均流 速成正比的电势,因此要求被测的流动液体高于最低限度的电导率。其感应电压信号通过 两个电极检出。并通过电缆传送至转换器,经过信号处理及相关运算后,将累积流量和瞬 时流量显示在转换器的显示屏上。
