电电磁流量计的安装所需直管度

时间:2020-01-13 浏览:

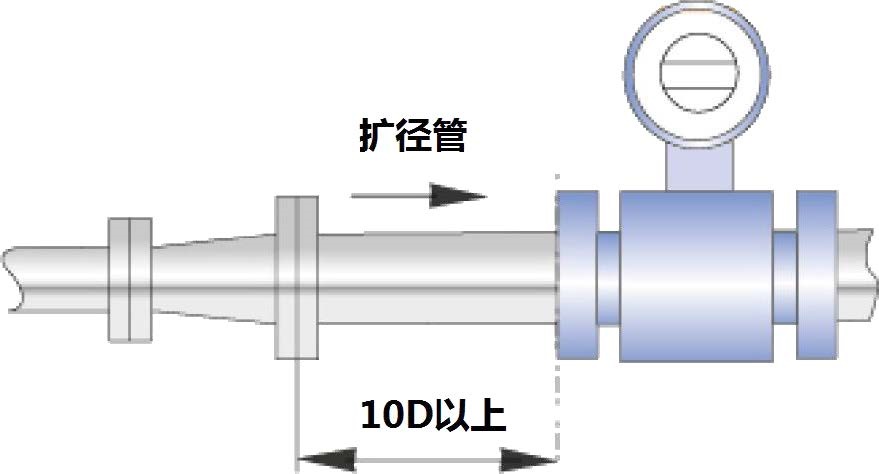

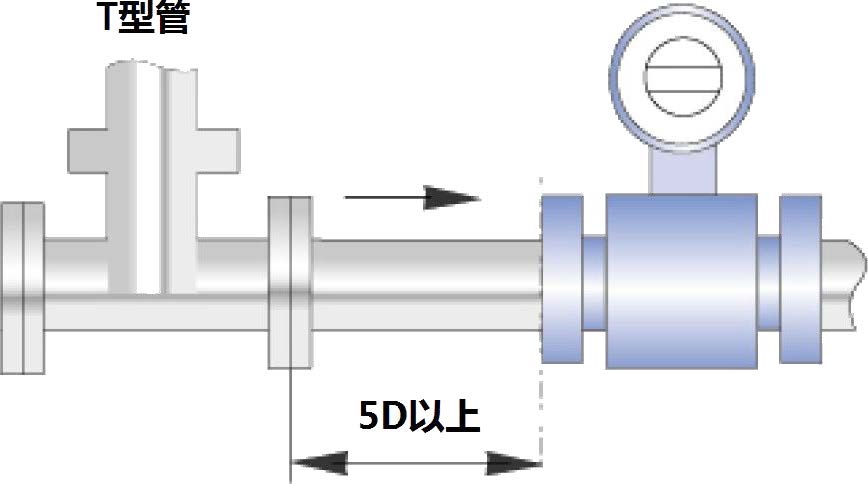

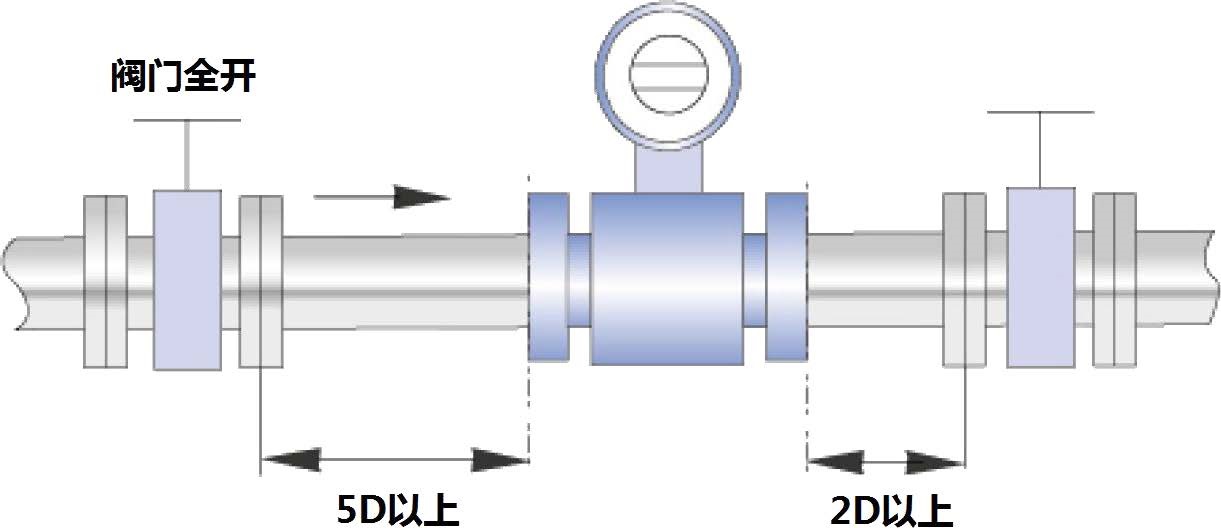

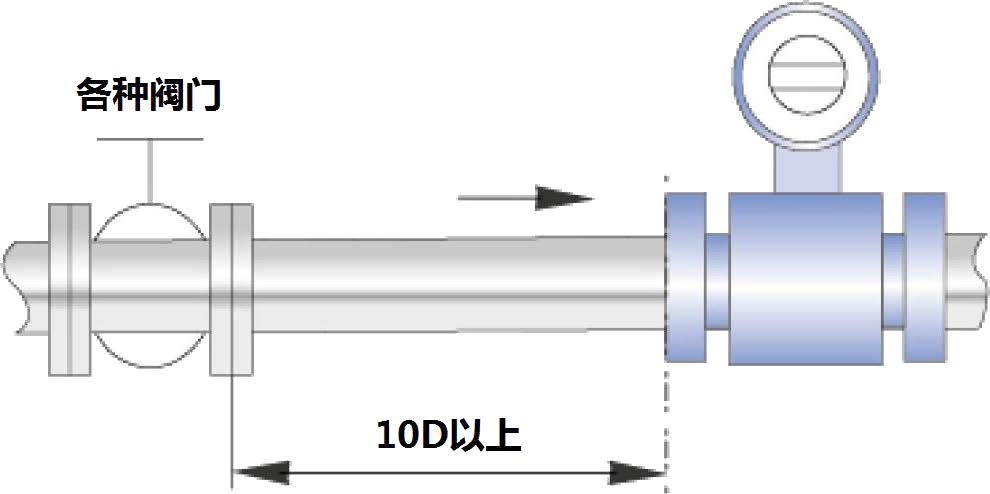

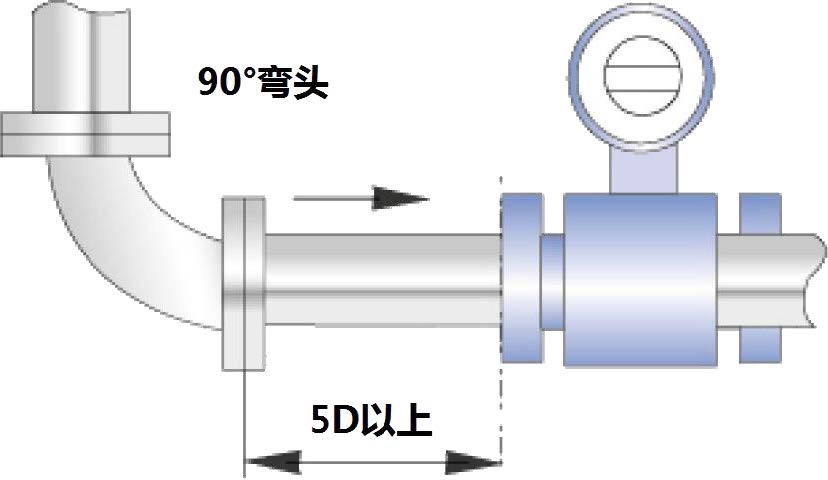

为了保证电磁流量计高测量精度所需的上游管路条件。根据上述标准和管路条件测定 数据,推荐如下图所示的管路条件,即所需直管段的最小长度:
