电磁流量计加装异径管时应注意问题

时间:2020-01-13 浏览:

电磁流量计加装异径管应该注意的问题

为了在安装异径管后不过多影响流场分布,不影响电磁流量计的精度,可把异径管视 为直管段的一部分。

要求异径管的中心锥角α不大于 150°,越小越好。 安装异径管会产生压力损失 总的压力损失由三部分组成:

1、渐缩管中的压力损失ΔP1=ρ/2ξ1V2

2、渐扩管中的压力损失ΔP3=ρ/2ξ3V2

3、传感器测量管中的压力损失ΔP2=ρ/2ξ3V2

总的压力损失为:ΔP=0.01(ΔP1 +ΔP2 +ΔP3)(mbar)

注:ρ是介质密度,单位是 kg/m³

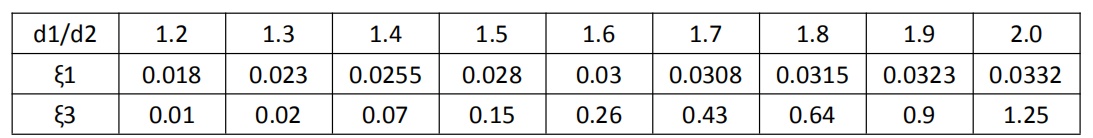

ξ1、ξ3 是分别为渐缩管的和渐扩管的与雷诺数有关的系数;

 ξ2=0.02 是传感器测量管的系数;

 V1、V2 分别是工艺管道、传感器测量管中的流速,单位为 m/s;

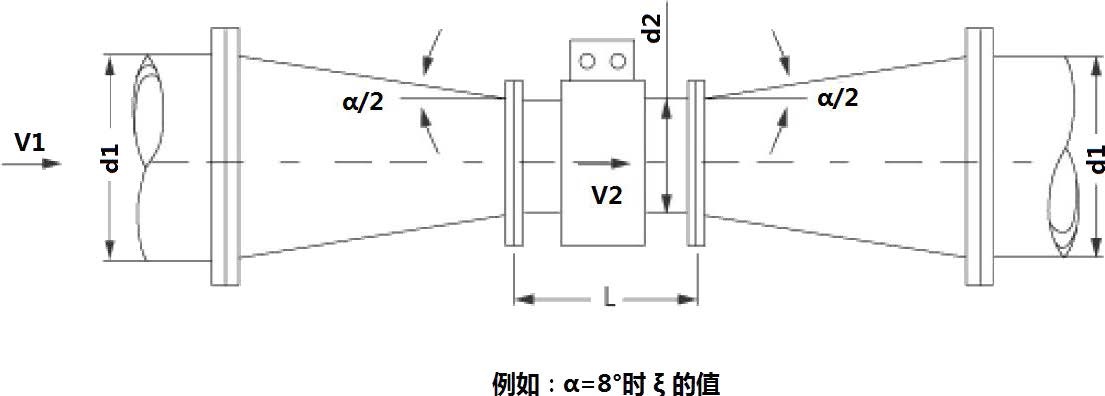

FMEM600 型电磁流量计安装时异形管.jpg

FMEM600 型电磁流量计安装时异形管1.jpg

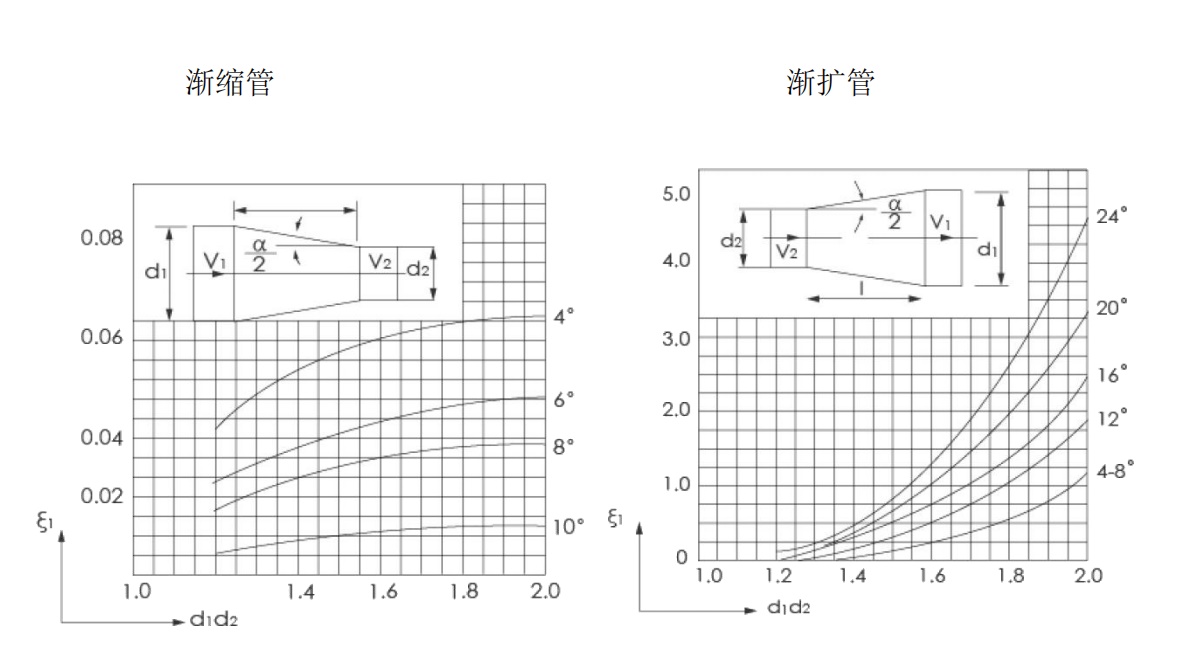

FMEM600 型电磁流量计安装时异形管浙缩管和渐扩管.jpg
