应变片压力传感器原理与应用

时间:2020-01-13 浏览:

在了解压阻式力传感器时,我们首先认识一下电阻应变片这种元件。

电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D转换和CPU)显示或执行机构。


金属电阻应变片的内部结构

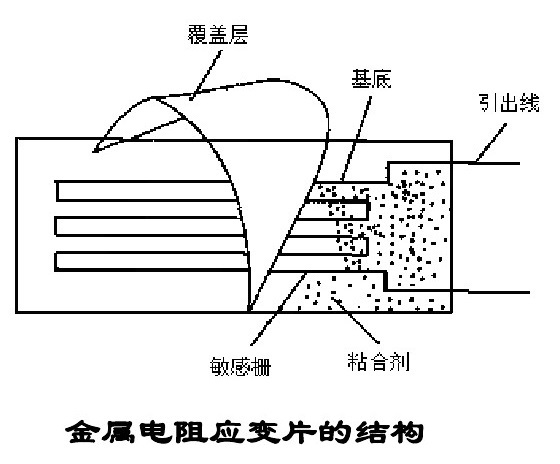

如图1所示,是电阻应变片的结构示意图,它由基体材料、敏感栅、覆盖层和引出线等部分组成。


根据不同的用途,电阻应变片的阻值可以由设计者设计,但电阻的取值范围应注意:阻值太小,所需的驱动电流太大,同时应变片的发热致使本身的温度过高,不同的环境中使用,使应变片的阻值变化太大,输出零点漂移明显,调零电路过于复杂。而电阻太大,阻抗太高,抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。



电阻应变片的工作原理

金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。金属导体的电阻值可用下式表示:


        图片关键词

式中:ρ——金属导体的电阻率(Ω·cm2/m)

           S——导体的截面积(cm2)

           L——导体的长度(m)

我们以金属丝应变电阻为例,当金属丝受外力作用时,其长度和截面积都会发生变化,从上式中可很容易看出,其电阻值即会发生改变,假如金属丝受外力作用而伸长时,其长度增加,而截面积减少,电阻值便会增大。当金属丝受外力作用而压缩时,长度减小而截面增加,电阻值则会减小。只要测出加在电阻的变化(通常是测量电阻两端的电压),即可获得应变金属丝的应变情况。

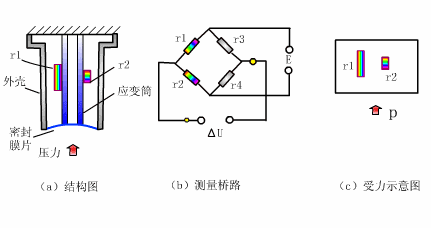

较复杂的应变管式和应变梁式都属于这种型式。感受元件有膜片、膜盒、波纹管、波登管等,弹性应变元件有悬臂梁、固定梁、Π形梁、 环形梁、薄壁筒等。它们之间可根据不同需要组合成多种型式。 应变式压力传感器主要用来测量流动介质动态或静态压力,例如动力管道设备的进出口气体或液体的压力、内燃机管道压力等等。
