工业过程安全型压力表

时间:2020-07-30 浏览:

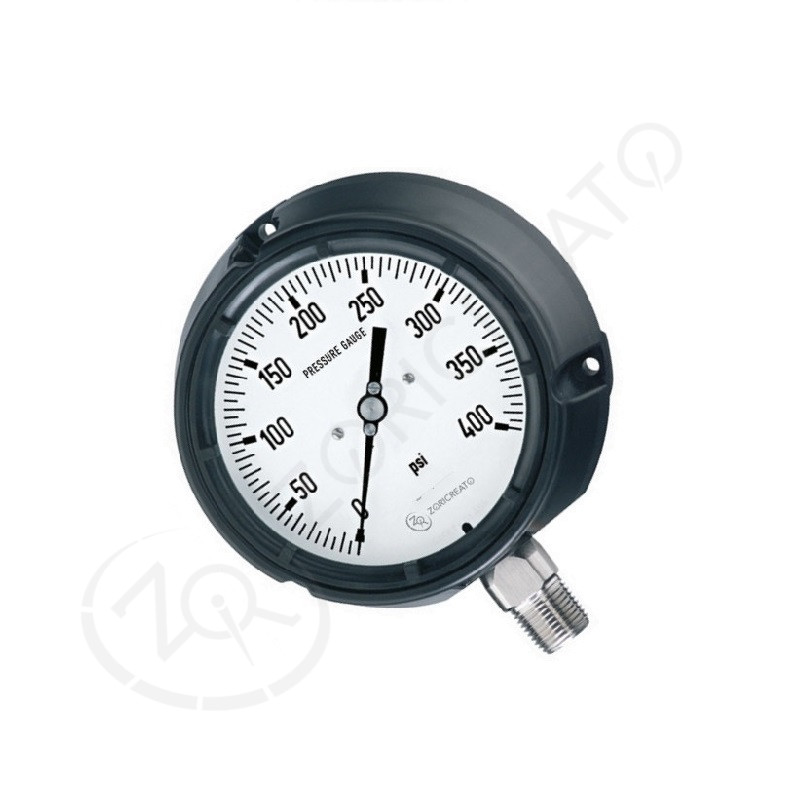

工业过程安全型压力表
< >
  • 工业过程安全型压力表
型号:PQS.150.AO.304 PQSN.150.AO.304
产品概述:

黑色聚鞍酰壳安全型压力表适用于在食品、饮料、制冷、石油化工等生产过程,周围环境和过程介质及环境条件都非常苛刻的地方使用。

黑色聚鞍酰壳安全型压力表具有坚固的带有安全隔板的卸压后盖的外壳。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●坚固的带有安全隔板的卸压后盖的外壳

●不锈钢接液防腐蚀

●可充液耐震

技术参数
精度等级1%(工业精度 0.5% 可选)
测量范围-0.1~0MPa,0~140MPa
工作条件
环境温度-40~+65℃
介质温度最高 100℃
温度影响

仪表焊接部分短时间内氩弧焊可耐 400℃,银焊 240℃,锡焊 65℃; 但精度受温度影响,温度每变化40℃,精度变化 1.5%

防护等级IP65
感压部件接头连接接头材质 铜合金
波登管材质铜合金 P<25MPa   C 型管;P ≥ 25MPa  螺旋管
管接头焊接方式锡焊、银焊
连接螺纹1/2NPT、M20 × 1.5 或其他
外壳聚丙烯,黑色带有安全隔爆层和安全卸压后盖表壳,可做后带边直接固定
卸压片耐油橡胶
充油塞耐油橡胶
表盘铝合金 白地黑色数字及刻度
指针铝合金 黑色带调零装置
表玻璃有机玻璃 3mm
充液硅油 YQS 型为干式

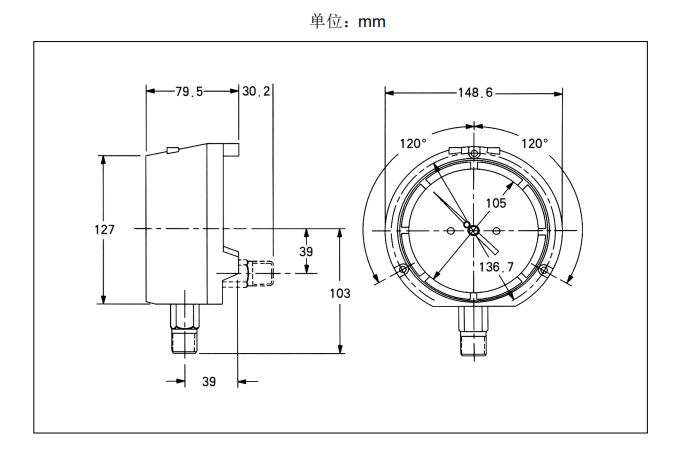

外形结构


产品选型
型号代码
CODE
特性说明
CHARACTERISTICS
PQS标准型/工业过程安全压力表 Standard/Industry process safety series
PQSN标准型/耐震型安全压力表 Standard 1 Vibration-proof safety pressure gauge
PQSF不锈钢防腐型安全压力表 Stainless Steel & corrosion-proof safety pressure gauge
PQSFN不锈钢防腐耐震型安全压力表 Stainless steel Vibration-proof & corrosion-proof safety pressure gauge
150φ150mm
AO径向直接安装 Bottom directly mounting
BO下轴向安装 Lower back mounting
304坚固安全型外壳/旋紧式 Solid safety case 1 Screw type
M1201MPa 其它规格详见量程代码表 other specs please see range code table
M2020×1.5
Z12NPT1/2
T00

其它特殊连接 other special connection

SBD

安全双层玻璃 Laminated safety glass

加“F"系列代码可以配各种法兰、按体加工成隔膜表
Installing with flange, connection body to be diaphragm pressure gauge
SBB有机玻璃 Organic glass
TPB特殊要求度盘 Special dial
SYF充氟油 Fluorocarbon oil fling

可配过压保护器、高温管等

Can be installed with overpressure protector and high temperature tube

FWP带不锈钢位号牌 Stainless Steel label


电气连接
行业应用

黑色聚鞍酰壳安全型压力表适用于在食品、饮料、制冷、石油化工等生产过程,周围环境和过程介质及环境条件都非常苛刻的地方使用。
