PT10SR-2530 型高温压力变送器

时间:2020-01-13 浏览:

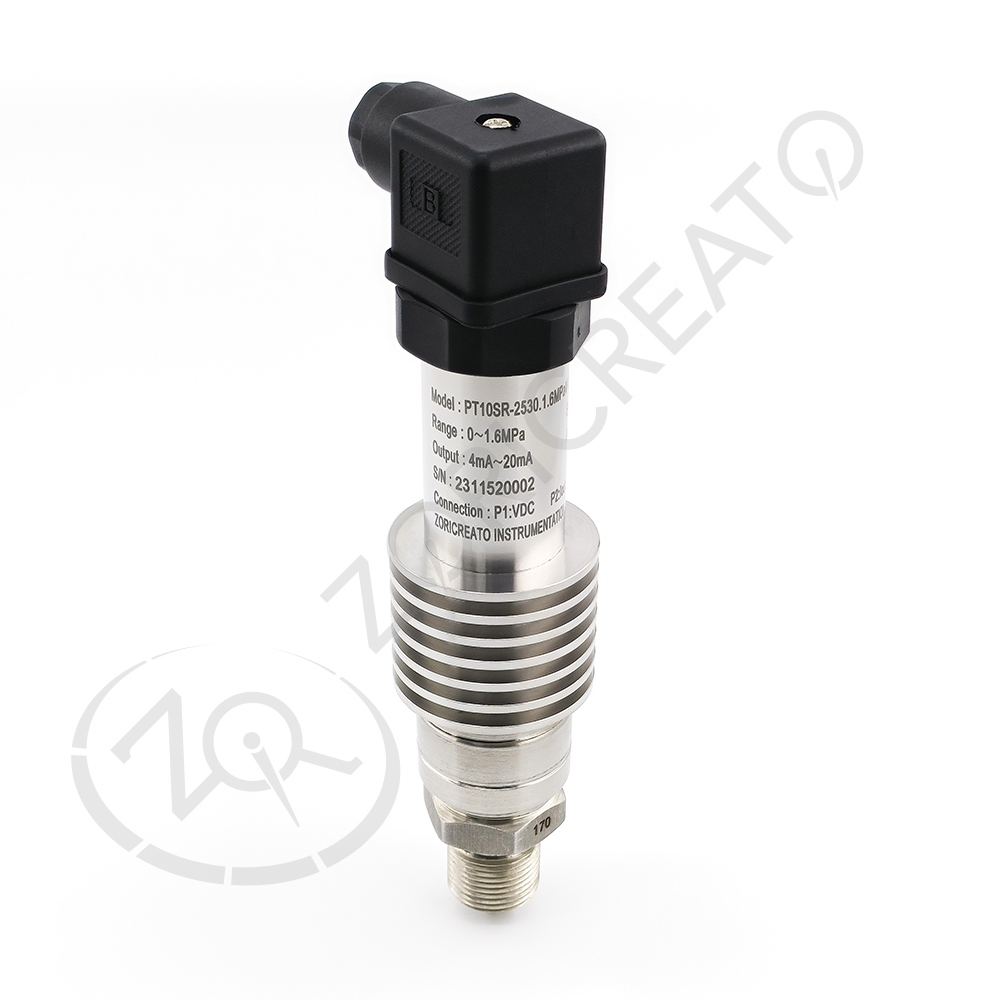

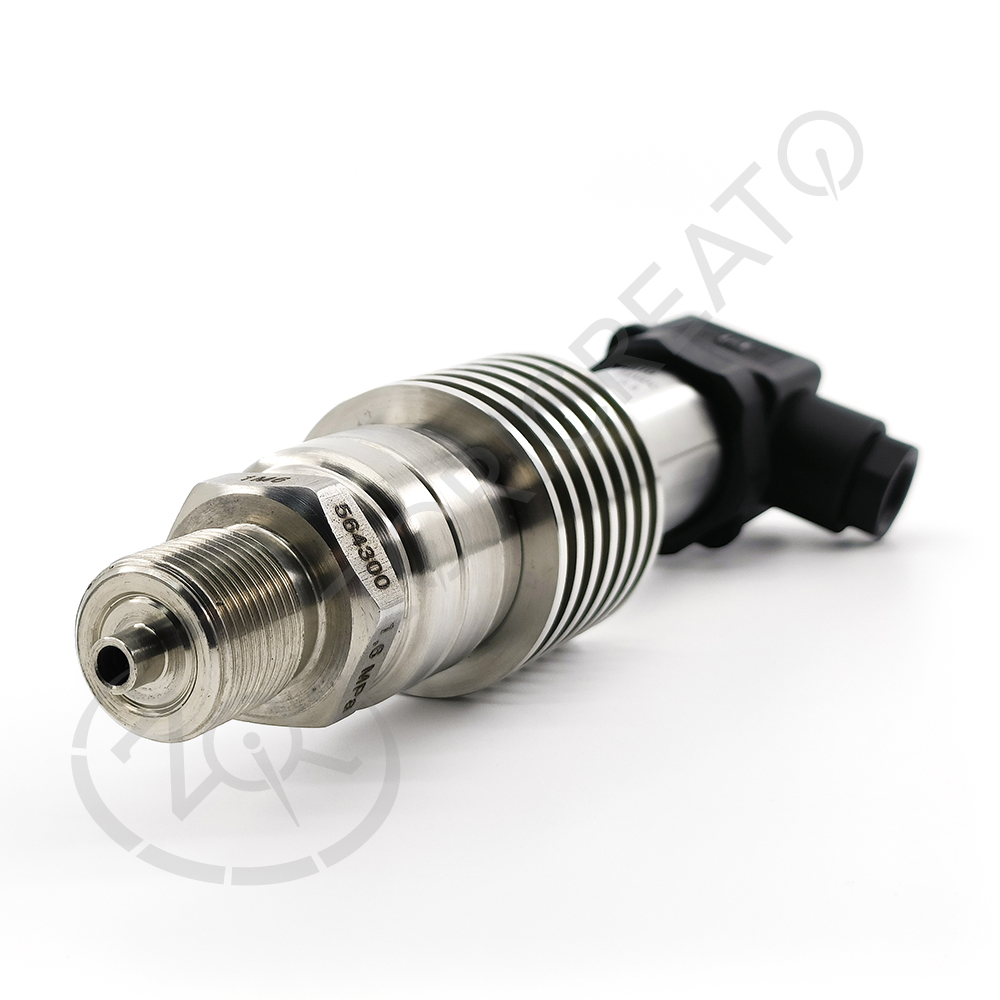

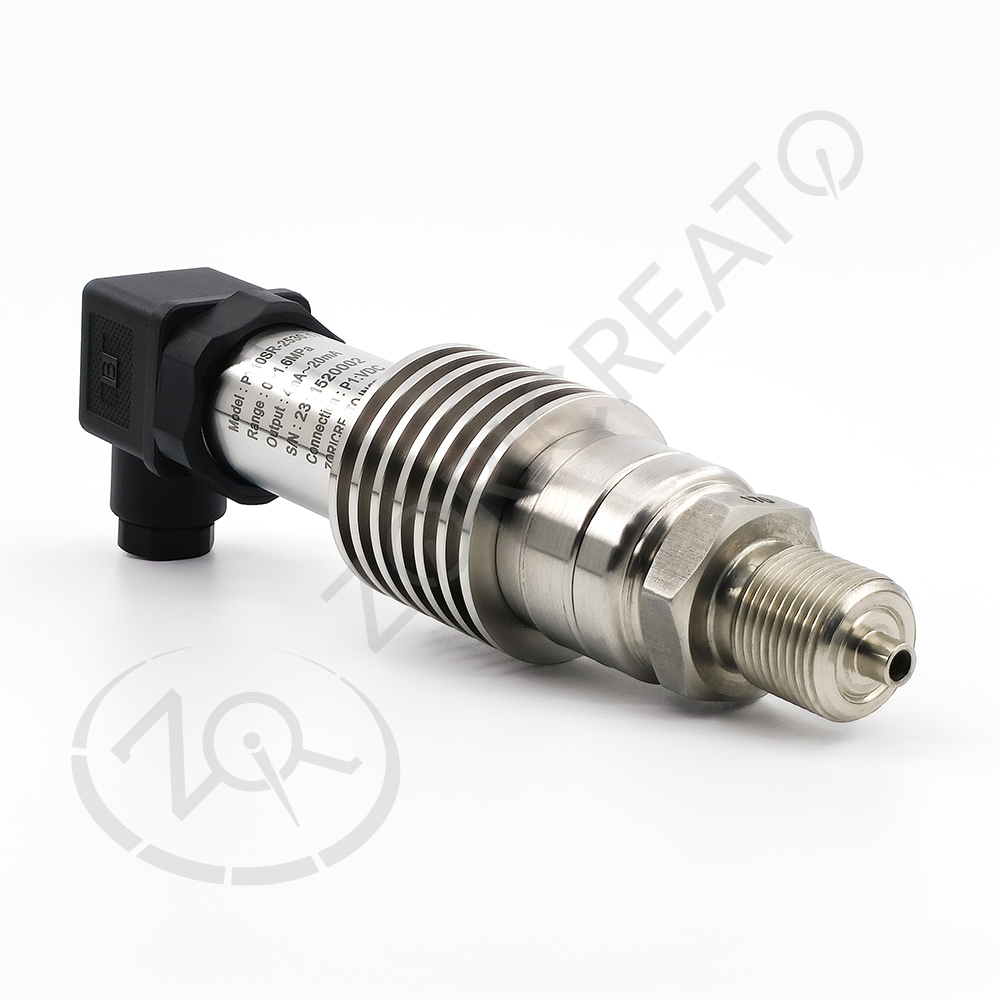

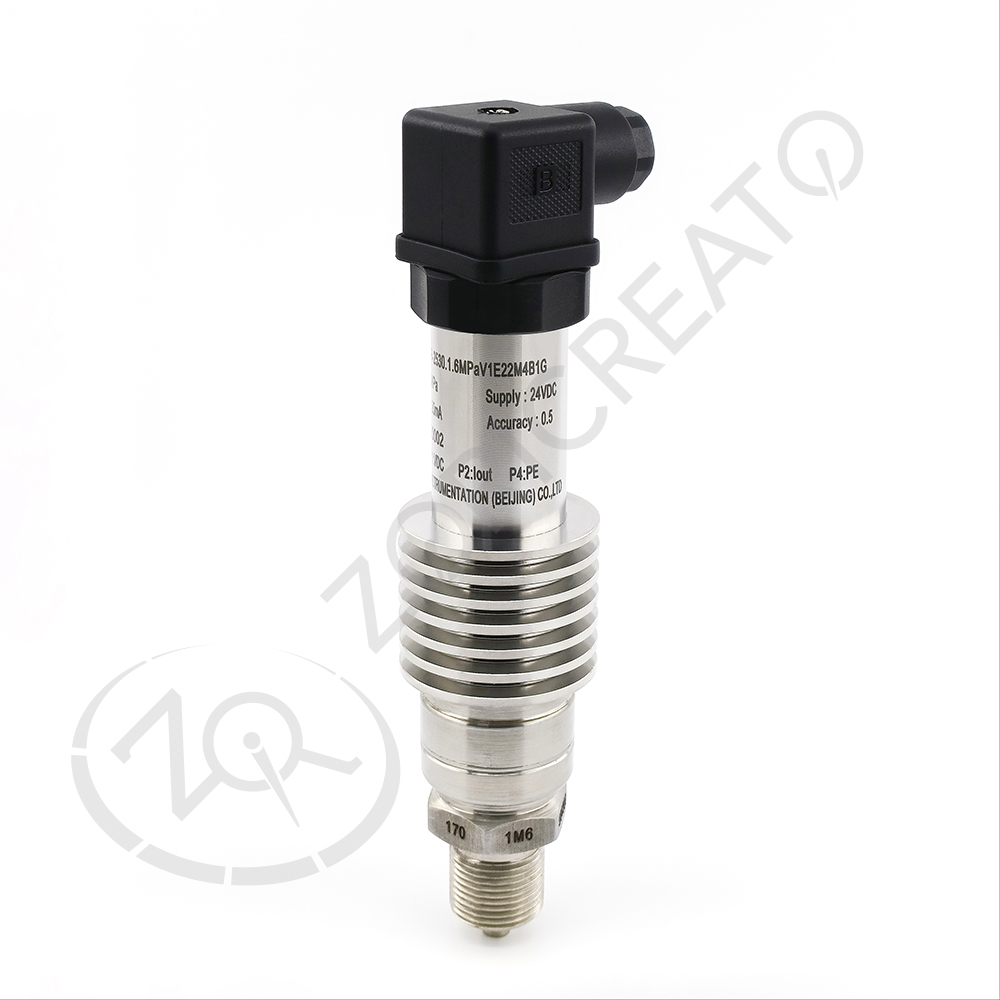

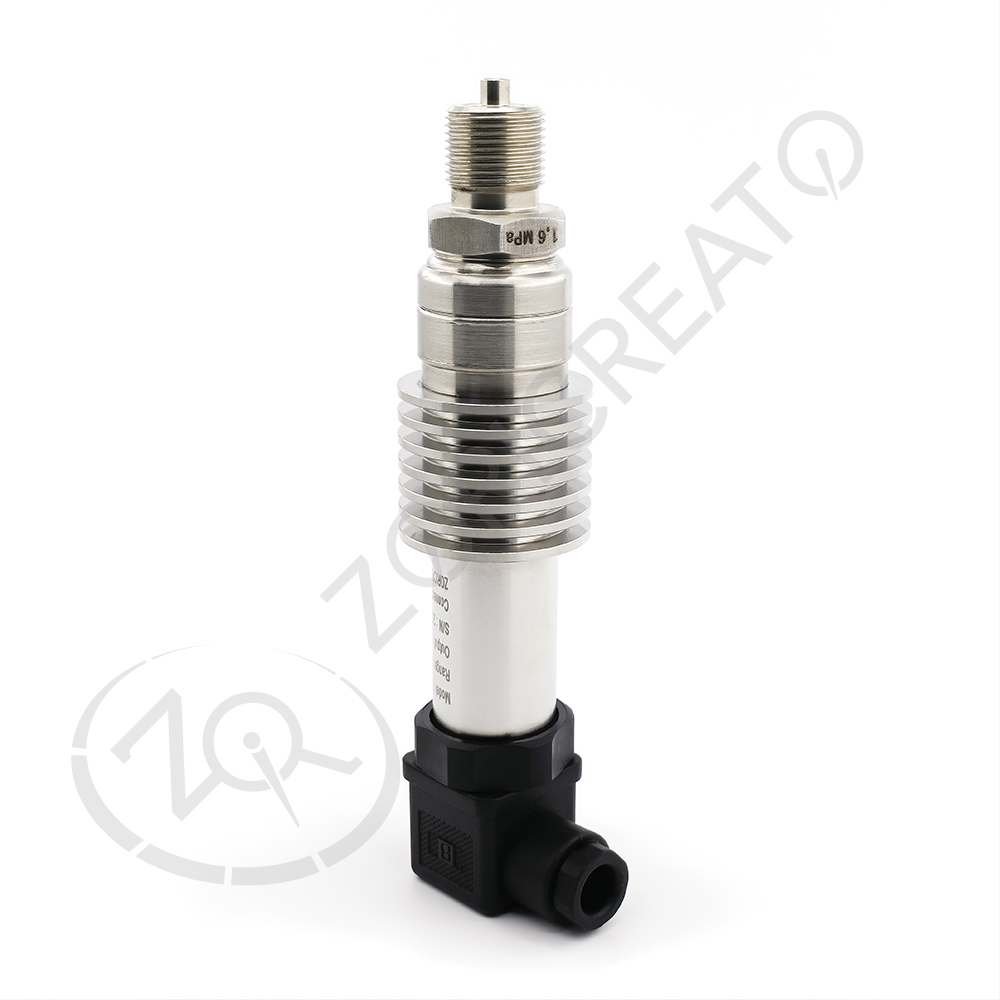

PT10SR-2530 型高温压力变送器
< >
  • PT10SR-2530 型高温压力变送器
  • PT10SR-2530
  • PT10SR-2530
  • PT10SR-2530
  • PT10SR-2530
  • PT10SR-2530
  • PT10SR-2530
  • PT10SR-2530
型号:PT10SR-2530
产品概述:

PT10SR-2530型高温压力变送器选用耐高温压力传感器作为信号测量元件。传感器由双膜片构成:钛合金感压膜片和钛合金测量膜片,被测介质压力经过传感器的感压膜片传递到测量膜片。变送器结构包含有散热结构,高精度的信号处理电路位于不锈钢壳体内,将传感器输出信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选,性能稳定可靠。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●外壳防护等级 IP65;

●与介质接触的材料为不锈钢,耐腐蚀性好;

●适用于高温、低温和常温介质的压力测量,能长期稳定工作;

●抗冲击,抗震动,耐腐蚀;

●适用介质温度范围宽。



相关产品:经济型压阻式压力变送器耐静压差压变送器

技术参数
量       程-0.1MPa…0MPa~0.01MPa…160MPa(表压型);
0MPa~0.025MPa…60MPa(绝压型)
过       压10MPa 以下为 200%FS,其他为 150%FS
极限压力10MPa 以下为 400%FS,其他为 200%FS
测量介质与不锈钢兼容的液体或气体
供电电源10V~30VDC,推荐供电 24VDC
输出信号4mA~20mA DC(两线制)
负载电阻RL≤(U-10)/0.02(Ω)
精       度±0.25%FS、±0.5%FS
温度系数≤±0.03%FS/℃
长期稳定性≤±0.5%FS/年
环境温度-40℃~80℃
介质温度-40℃~150℃
相对湿度0%~90%
防护等级IP65
频率响应>1kHz
绝缘电阻100MΩ,50VDC
接口材质不锈钢 12X18H10T 或 12Cr15Mn9NiCu;
壳体材质不锈钢 1Cr18Ni9Ti
电气连接赫斯曼接插件


外形结构

PT10ST-2530 型高温压力变送器结构.jpg

产品选型
选型指南
PT10SR-2530型高温压力变送器

量程测量范围-0.1MPa…0MPa~0.01MPa…160MPa
[0~X]kPa或MPaX:实际测量量程

类型编码类型备注
MSV压力测量范围-0.1MPa…0MPa~0.01MPa…160MPa

代号输出信号
E4mA~20mA DC

代号附加功能
C5M20×1.5外螺纹压力接口,水线密封
G表压型
A绝压型

PT10SR-2530[0~2]MPaMSVE
C5G完整的型号规格


电气连接


电气定义插脚
电源正(+V)1
电源负(0V/+OUT)2
空 3


行业应用

适用于工业现场、食品及医药设备、发电、机械制造、汽车制造和船舶制造、石油化工、冶金制造、蒸汽和热能交换的领域。
