P60 P100 P150 P200-普通压力表

时间:2020-07-29 浏览:

P60 P100 P150 P200-普通压力表
< >
  • P60 P100 P150 P200-普通压力表
型号:P60 P100 P150 P200
产品概述:

P系列一般压力表适用于测量无爆炸,不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●压力表的测量系统由接头、弹簧管和传动机构组成

●外径有60、100、150

●安装方式多样: 径向直接安装、径向后带边凸装、径向前带边嵌装、 轴向直接安装、轴向前边嵌装等

技术参数
精度等级ф60、2.5%,ф100、ф150、1.5%
测量范围

负压 -0.1~0;-0.1~0.06 至 -0.1~2.4MPa

正压ф60 0~0.1 至 0~25MPa ф100、ф150 0~0.1 至 0~60MPa

工作压力静负荷用至测量上限值的 3/4,交变负荷用至测量上限的 2/3,短时压力用至测量上限值
正常工作环境温度-40~70℃(相对湿度不大于 85%)
温度影响使用温度偏离 20 ± 5℃时,其误差变化不大于 0.6%/10℃
波登管 / 接头磷青铜波登管与黄铜接头锡焊接。(100、150) 4MPa 以上量程 4%银焊接,高温型,不锈钢波登管 40% 银焊接可选
仪表机芯铜合金正装结构,ф60“C20”型为反装型
仪表外壳ST13 喷黑塑
表盘白色铝制,黑色刻线
指针铝制,黑色
表玻璃普通玻璃
连接螺纹60  M14×1.5; 100/150 M20×1.5

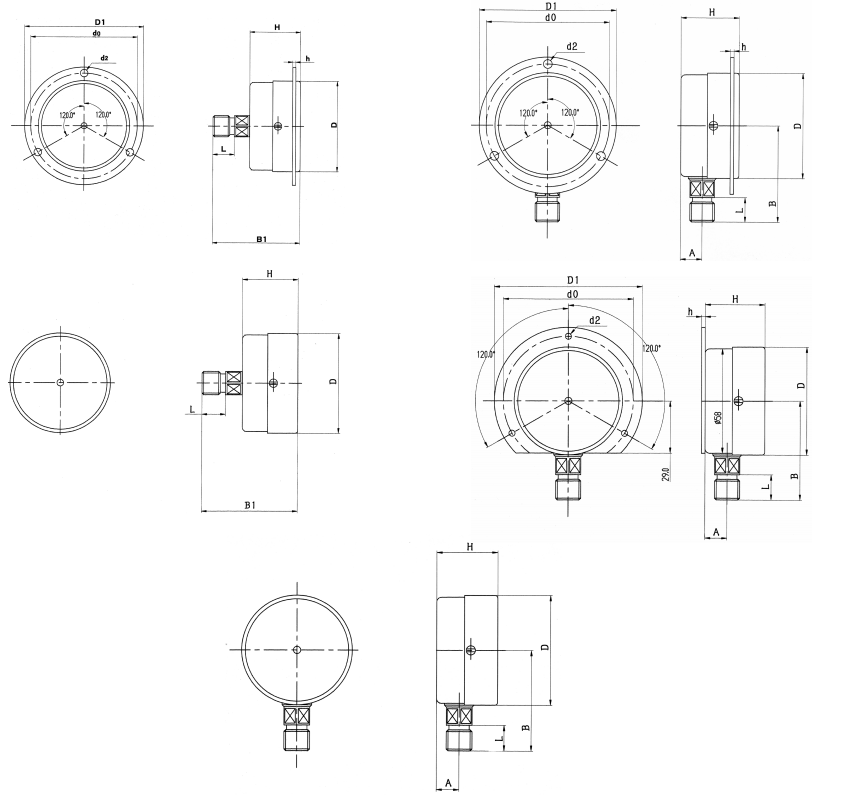

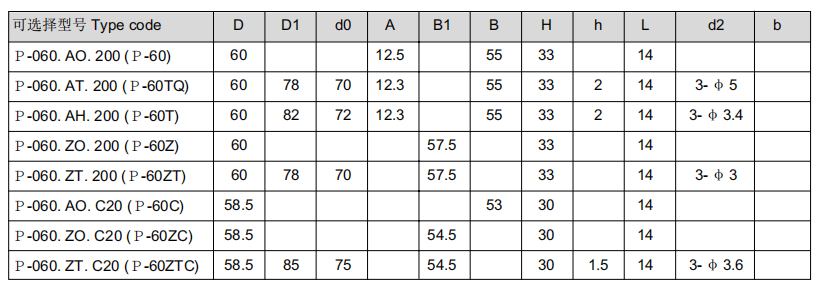

外形结构



产品选型

型号代码
CODE
特性说明
CHARACTERISTICS
基本型号
Basic type
P一般压力表系列
General service pressure gauge
外径
Diameter
--
060——φ60
100——φ100
150——φ150
安装方式
Mounting
AO径向直接安装Bottom mounting
AT径向前边Bottom mounting with front flange
AH径向后边Bottom mounting with back flange
ZO中轴向直接安装Back mounting
ZT中轴向前边Back mounting with front flange
BO下轴向直接安装Lower back mounting
BT下轴向前边Lower back mounting with front flange
设计代码200铁外壳/螺钉上紧
lron case/ Fixed with screw
C20(改型结构)铁外壳/螺钉上紧
量程
Ranges
M1200.06MPa 详见量程范围规格代码表 See range table
连接螺纹
Connection
M10M10*1
M14M14*1.5
M20M20*1.5
TOO其它特殊要求的螺纹      Other requests
备选项
Options
BDA1级精度
BEA1.5级精度
GHB40%不锈钢管银焊接40% Silver soldering for Stainless Steel tube
TPB非标准的度盘Special dial


电气连接
行业应用

P系列一般压力表适用于测量无爆炸,不结晶、不凝固及对铜合金不起腐蚀作用的液体或气体等介质的压力。
