PTF-63 PTN-63焊壳旋压密封式压力表

时间:2020-07-30 浏览:

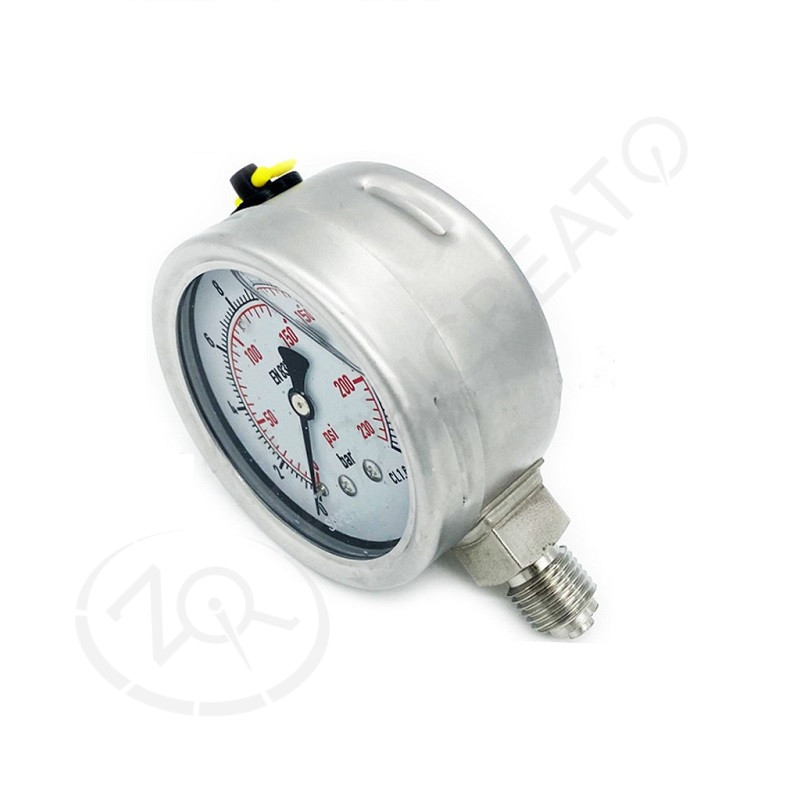

PTF-63 PTN-63焊壳旋压密封式压力表
< >
  • PTF-63 PTN-63焊壳旋压密封式压力表
型号:PTF-63 PTN-63焊壳旋压密封式压力表
产品概述:

PTF-63 PTN-63焊壳旋压密封式压力表主要应用于高压或超高压时为了现场安全使用而设计的,主要用于高压及超高压场合。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●轴向,径向安装结构

●焊壳式旋压密封罩壳设计

●不锈钢内机

●M14X1.5 螺纹连接

●2.5% 精度等级

●测量范围:0.1MPa~40MPa

技术参数
安装方式轴向,径向安装结构
罩壳焊壳式旋压密封罩壳设计
内机不锈钢内机
连接螺纹M14×1.5、 M20×1.5等支持定制
精度等级2.50%
测量范围0.1MPa~40MPa(可定制)

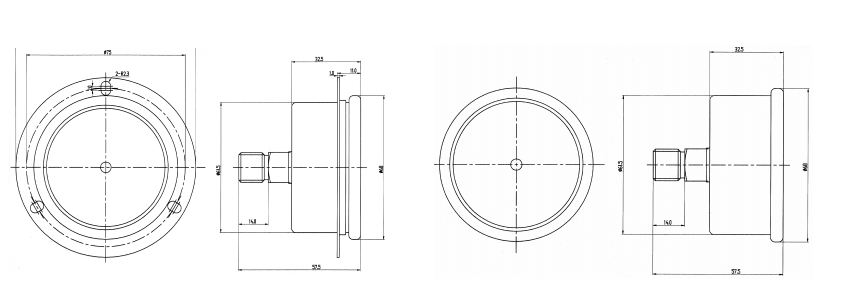

外形结构


产品选型

型号代码特性说明
基本型号P一般密闭压力表
PTN一般耐震压力表
PTF不锈钢防腐压力表
PTFN不锈钢防腐耐震压力表
外径063Φ63
075Φ75
098Φ98
安装方式AO径向直接安装
ZO中轴向直接安装
ZT中轴向嵌装
ZK中轴向U型卡子安装
设计代码511两件式不锈钢内卡外壳
512两件式不锈钢外卡外壳
513两件式不锈钢旋压密封外壳
533不锈钢焊壳旋压密封罩壳
量程M1201MPa(其它规格详见量程代码表)
连接螺纹M14M14×1.5G14G1/4
M20M20×1.5G38G3/8
G12G1/2R38ZG3/8
Z12NPT1/2Z38NPT3/8
备选项GKB抛光处理TPB特殊仪表盘面
PHD缓冲螺钉SBD安全双层玻璃
SKA碳钢外壳SBB有机玻璃
SYB充硅油GHB不锈钢管银焊
BDA1级精度FWP加不锈钢位号牌


电气连接
行业应用

PTF-63 PTN-63焊壳旋压密封式压力表主要应用于高压或超高压时为了现场安全使用而设计的,主要用于高压及超高压场合。
