D1螺栓连接螺纹隔膜

时间:2020-09-02 浏览:

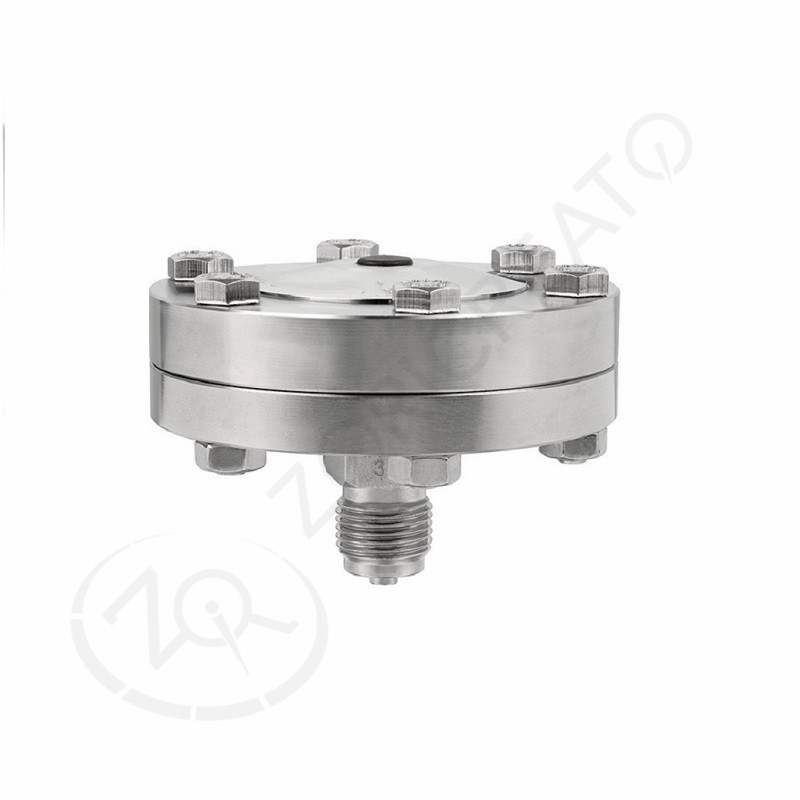

D1螺栓连接螺纹隔膜
< >
  • D1螺栓连接螺纹隔膜
型号:D1
产品概述:

隔膜密封又称化学密封或远传法兰,用于在过程介质不能接触测量仪器的承压部件时进行压力测量。隔膜密封具有两个主要任务:1.使测量仪器与过程介质相隔离 2.将压力传递给测量仪器

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

● 高温选项:最高温度 200℃

● 膜片材质:哈 B,哈 C,钽,钛,蒙乃尔合金,316L 表面喷涂 PTFE

● 接液材质:321,304,316L(或+PTFE)

● 接口:可根据客户要求订制

● 工作介质:根据介质不同可选氟油 -60~+120℃,食用油 -20~+200℃

技术参数
量 程DNH:(0~10/0~40MPa);DNM (0~1/0~10MPa);DNS: (-1~0/0~0.6MPa)
精 度(与设备精度相加)±0.5% 直接安装;±1% 配阻尼器、过压保护器、远传等
工作温度-45~+150℃
膜片材质316L
接液材质316+丁晴橡胶
接 口螺纹 M20×1.5,1/2”NPT
工作介质硅油

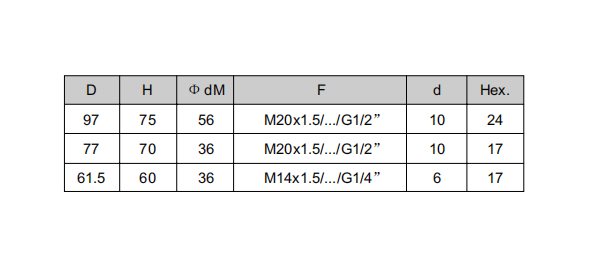

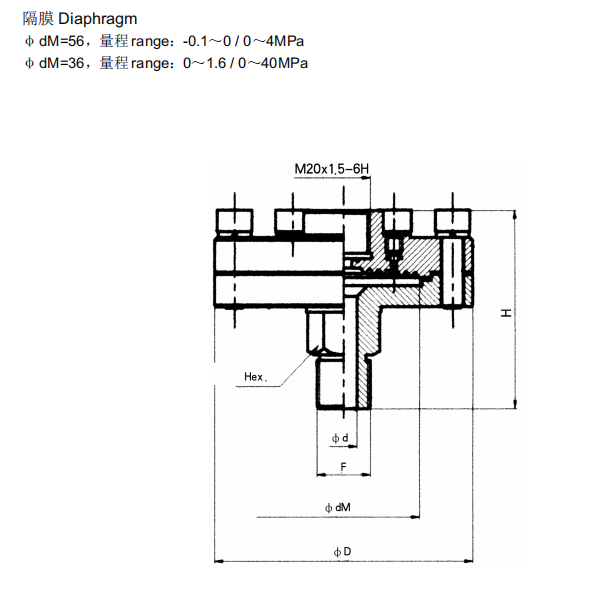

外形结构



产品选型
电气连接
行业应用

对于用户而言,隔膜密封使得各种压力测量仪器能够用于环境最恶劣的场合。

示例

■ 介质具有腐蚀性,并且无法为压力测量元件本身(如波登管内部)提供充分的防腐蚀保护。

■ 介质具有较高的粘性和纤维性,因此会堆积在压力测量仪器空腔(压力通道、波登管)中的死角和堵塞压力进口而导致测量问题。

■ 介质具有结晶或聚合倾向。

■ 被测介质温度非常高,会对压力测量仪器造成加大影响。热影响会导致压力测量值(即测量仪器上显示的实测压力)中出现偏差。它还可能导致超出测量仪器元件的热负荷上限。

■ 压力测量点处于不方便直接安装测量设备的位置。由于空间的原因,压力测量仪器无法安装或无法清晰读取数据。通过安装带有长毛细管的隔膜密封,即可将压力测量仪器安装在能够轻松观察读数的位置。

■ 在食品和医药等产品的制造过程中及在生产区域内,必须遵守卫生行业相关标准的要求。由于这些原因,可以通过卫生型隔膜密封来避免测量仪器和配件中的死角。

■ 被测介质具有毒性或对环境有害。有毒介质不得由于泄漏而逸入大气或环境中。因此,为安全和环境保护的要求,特殊的隔膜密封能起到有效的防护。
