D11夹心式隔膜

时间:2020-09-02 浏览:

D11夹心式隔膜
< >
  • D11夹心式隔膜
型号:D11
产品概述:

隔膜密封可保护压力测量仪表不受各种介质的损坏。在隔膜密封系统中,隔膜密封的膜片可将测量仪表和被测介质隔离开。隔膜密封系统内部的填充液可通过液压方式将压力传导至测量仪表。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●紧凑夹心型

●夹心型法兰带平嵌膜片

●可提供各种常见标准及公称直径

●所有接液部分(膜片和密封面)可使用不同材料组合

●通过径向转换接头连接仪表


技术参数
量程0~0.06/0~40MPa
精度(与设备精度相加)  ±0.5% 直接安装;±1% 配阻尼器、过压保护器、远传等
工作温度-45~+150℃
膜片材质316L
本体材质316
仪表接口螺纹 M20×1.5,1/2”NPT
法兰执行标准GB/T9113.1-9121.3-2000;JB/T74-85-1994;HG20592-20621-1997;ANSI B 16.5;DIN 2501
工作介质硅油
毛细远传最大距离6m,材质321,外套321铠装,也可根据客户要求定制

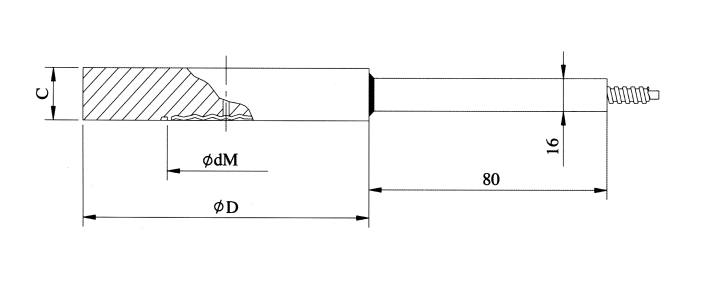

外形结构


产品选型
电气连接
行业应用

● 适用于腐蚀性、高粘度、结晶或高温压力介质

● 过程工业

● 高压应用
