FMTM6682 型热式气体质量流量计

时间:2020-01-13 浏览:

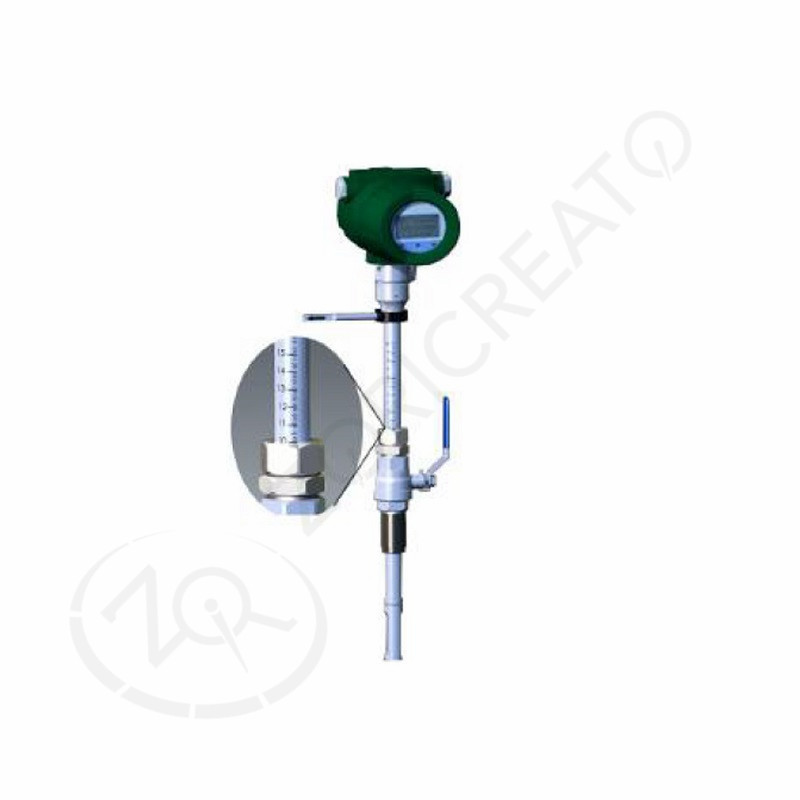

FMTM6682 型热式气体质量流量计
< >
  • FMTM6682 型热式气体质量流量计
型号:FMTM6682
产品概述:

FMTM6682 型热式气体质量流量计是基于热扩散原理而设计的,该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表。在石油加工、化工等领域将得到更加广泛的应用,相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的,它只能检测气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、热式气体质量流量计是基于热扩散原理设计;

2、体积小,数字化程度高;

3、测量结果受温度与压力影响小。

技术参数
测量介质各种气体(乙炔气体除外)
管径范围DN10mm~DN4000mm
流速范围0.1Nm/s~100Nm/s(Nm/s 就是在标准状态(1个大气压,摄氏 4 度)下的流速。)
准确度±1%、±1.5%
工作温度传感器:-40℃~+220℃;  转换器:-20℃~+45℃
工作压力(介质压力≤1.6Mpa 插入式)(>1.6MPa 满管式)特殊压力可定制
供电电源一体式(DC 24V 或者 AC 220V≤18W);分体式(AC 220V≤19W)
响应速度1s
输出信号4mA~20mA DC(光电隔离,最大负荷 500Ω)、脉冲、RS485(光电隔离)、Hart 协议
报警1 路~2 路继电器常开触点、10A/220V/AC、5A/30V/DC
结构型式插入式和满管式
管道材质碳钢、不锈钢、塑料等
现场指示液晶显示
显示内容质量流量、标况体积流量、累积流量、标准时间、累积运行时间、标准流速等
防护等级IP65
传感器材质不锈钢(316)


外形结构



产品选型
FMTM6682热式气体质量流量计
结构形式B标准插入式
C精简插入式
F法兰满管式
L螺纹连接式
口径(mm)XXXDN10~DN4000(管道内径)
材质A304
Bk316
Cp防腐涂层
Dp其他材质
压力等级S1.6MPa
M2.5MPa
L4.0MPa
T其他压力等级
温度T1-40℃~+200℃
T2高温型可特殊定制
输出信号E4mA~20mA DC
R8RS485,标准Modbus协议
M脉冲
HHART
供电方式DC24V DC
AC220V AC
显示方式J一体显示
S分体显示
完整型号例如:FMTM6682-C-150-A-S-T1-E-DC-J

 选型提示

  1、测量介质_______ 及密度_______kg/m3。

  2、工作压力_______MPa及温度 ℃。

  3、流量范围:最小流量 常用流量 最大流量 。

  4、公称通径 _____(mm)。

  5、使用环境:环境温度 ___ ℃,防爆要求 ___ 。


电气连接
行业应用

FMTM6682 型热式气体质量流量计在石油加工、化工等领域将得到更加广泛的应用,相信将在推动流量测量上显示出巨大的潜力。质量流量计是不能控制流量的,它只能检测气体的质量流量,通过模拟电压、电流或者串行通讯输出流量值。
