FMUS2000F 系列一体式超声波流量计

时间:2020-01-13 浏览:

FMUS2000F 系列一体式超声波流量计
< >
  • FMUS2000F 系列一体式超声波流量计
型号:FMUS2000F
产品概述:

FMUS2000F 系列一体式超声波流量计是主机和传感器均安装在测量管道上。防护等级高,可以达到 IP68。可广泛应用与各种工业现场、水资源监测、农田灌溉等。具有操作简单、可直接用磁性棒在主机外进行简单操作,同时支持四键键盘菜单操作,配接温度传感器可实现热量测量。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●高精度测量

  精度高达 1%,线性度 0.5%,重复性精度 0.2%。

●测量范围大

  可实现口径 DN15~DN1000 管道流量的测量。

●操作方便

  可直接用磁性棒在主机外进行简单操作,同时支持四键键盘菜单操作。

●强大的记忆功能

  自动记忆前 512 日、前 128 月、前 10 年累计流量,自动记忆前 64 次来电和断电时间和流量,自动记忆前 32 日流量计的工作状态是否正常。

●传输距离远 、组网快捷

  RS485 总线通讯采用普通电缆即可,组网十分方便、快捷。

●支持热量测量

  配接温度传感器,可实现温度测量。



相关产品:电磁流量计涡轮流量计

技术参数
主机原理超声波时差原理,4 字节 IEEE754 浮点运算
主机精度流量:优于±1%,热量优于±2%,重复性:0.2%,线性度 0.5%
主机操作支持 4 键磁性棒操作或 4 键轻触键盘、模拟键盘软件
信号输出4mA~20mA DC 输出,阻抗 0k~1k,精度:±0.1%
信号输入可连接三线制 PT1000 铂电阻,实现热量测量
数据接口隔离 RS485 串行接口,支持 MODBUS 等协议
专用电缆专用双绞线,一般情况下限于 50 米;选用 RS485 通讯,传输距离可达千米以上
管道管材钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切致密的管道,允许有衬里
管道内径DN15~DN1000
管道直管段 传感器安装点最好满足:上游 10D,下游 5D,距泵出口 30D(D 为管径)
测量种类水、海水、工业污水、酸碱液、酒精、各种油类等能串到超声波的单一均匀液体
介质温度-40℃~160℃
介质浊度10000ppm 且气泡含量小
介质流速(0~±30)m/s
工作温度主机:-20℃~60℃;流量传感器:-40℃~160℃
工作湿度主机:-85%RH;流量传感器:可浸水工作,水深<2m(注:传感器灌胶后)
电源DC 8V~36V 或 AC 85~264V(选配)
功率1.5W


外形结构

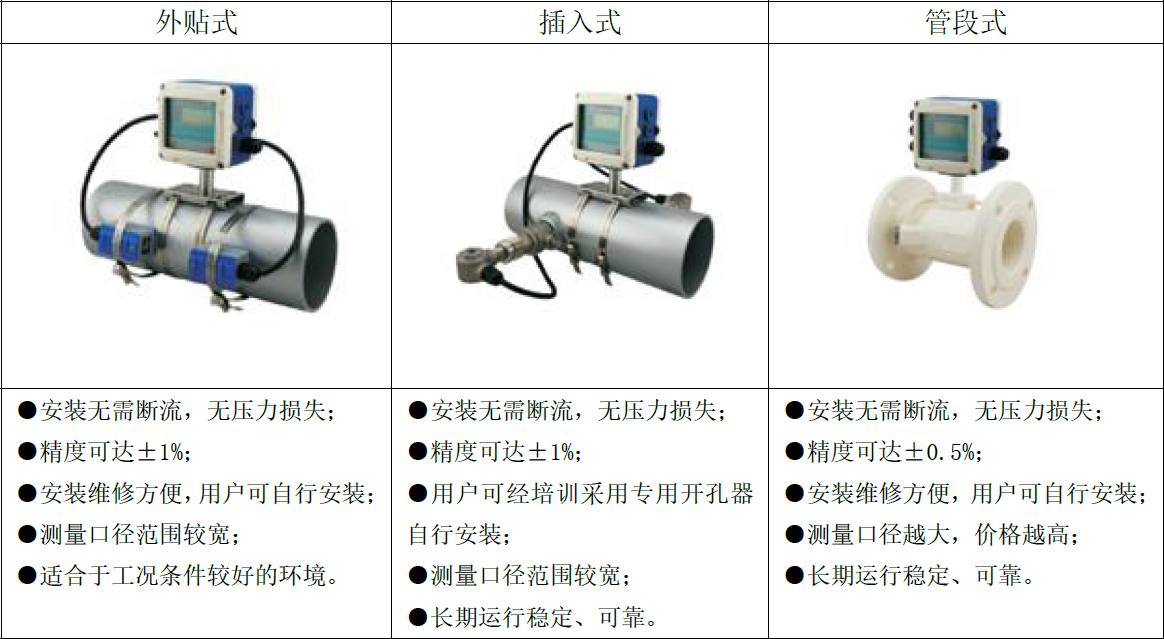

流量测量组成图

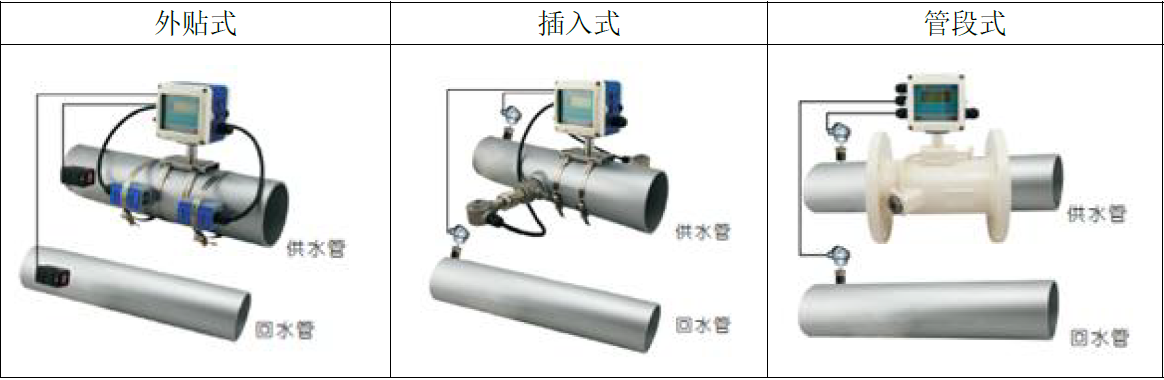

热量、冷量组成图

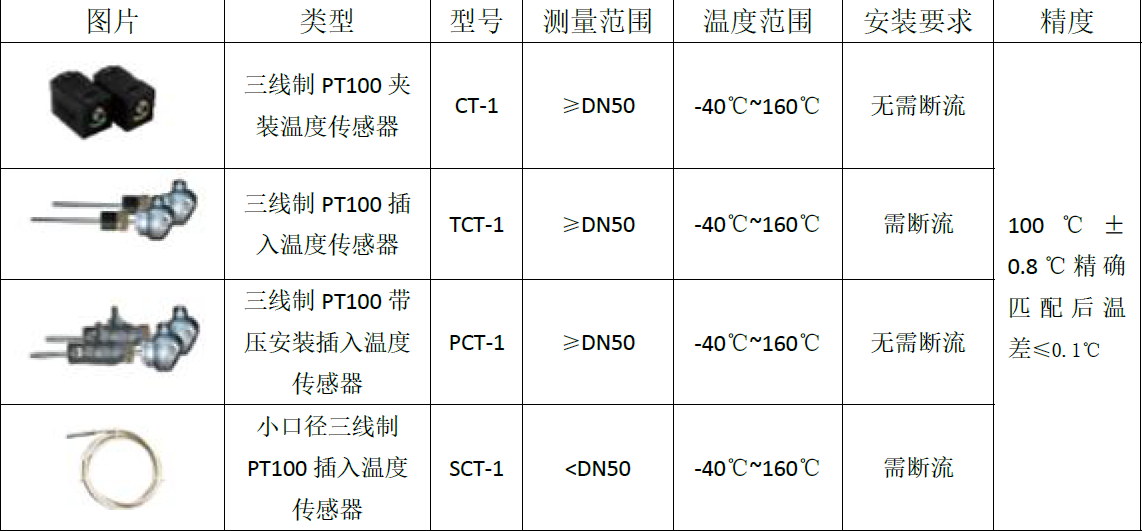

可选配的温度传感器



产品选型
选型指南
FMUS2000F一体式超声波流量计

代码流量计类型
W外贴式
C插入式
G管段式

代码传感器类型
B1标准小型传感器TS-2型,带磁性,DN32~DN65,-30℃~90℃
B2标准中型传感器TM-1型,带磁性,DN80~DN400, -30℃~90℃
B3标准大型传感器TL-1型,带磁性,DN450~DN1500, -30°C~90℃
B4高温小型传感器HTS-1型,DN32~DN65, -40℃~160℃
B5高温中型传感器HTM-1型,DN80~DN400, -40℃~160℃
B6高温大型传感器HTL-1型,DN450~DN1000, -40℃~160"C
C1标准插入式TC-1型,DN80~DN1200, -40℃~160℃
C2加长插入式TLC-2型,DN80~DN1800, -40℃~160℃

公称直径(mm)XXX [按实际通径计,例如DN50~050;DN100~100]

代码管道材质
0碳钢
1不锈钢(316/316L 除外)
2铸铁
3玻璃钢
4PVC
5水泥
6其他

压力MPa(默认≦1.6MPa)

代码输出信号
M脉冲输出(仅限管段式)
E4mA~20mA DC 输出(标配)
F频率输出(请注明上下限频率及量程)
R继电器输出(开关接点信号)
R2RS232输出(请注明波特率,通讯校验位)
R8RS485输出,标准Modbus协议

代码供电方式
V1DC 24V(不带线)
V2AC 220V(带线)
V3电池供电(3.6V/19Ah)

传感器距一次表距离m(标配为10m两根电缆, 5m/根;用户也可自行选择线长,一般不建议超过 50m)


FMUS2000FSWB220001.6ER8V110完整的型号规格


电气连接
行业应用

FMUS2000F 系列一体式超声波流量计是主机和传感器均安装在测量管道上。防护等级高,可以达到 IP68。可广泛应用与各种工业现场、水资源监测、农田灌溉等。
