FSW500 型流量开关

时间:2020-06-17 浏览:

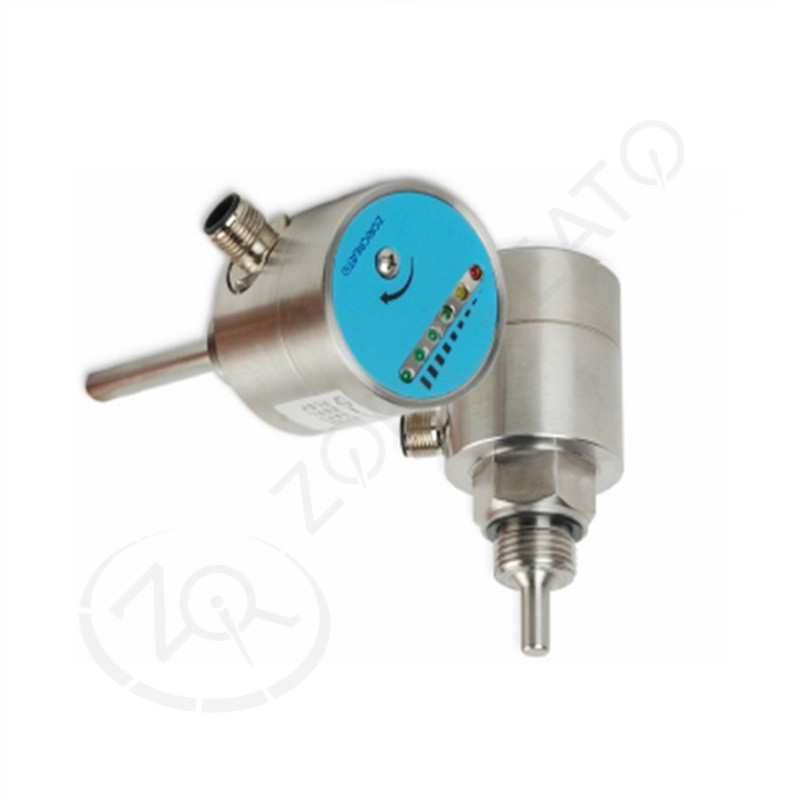

FSW500 型流量开关
< >
  • FSW500 型流量开关
型号:FSW500
产品概述:

FSW500 型流量开关可对管道中的液体流动情况进行实时监控,提供开关量输出,并采用多个 LED 实时显示流体流速状态,实现下列监控功能:

•介质流动,流速降低/提高;

•介质存在/不存在;

•介质流动/静止。

可用于监控管道内流体流速大小、断流监测或对泵进行空转保护。广泛应用于管道流体流速监控场合,或用于流量故障时重要设备的保护。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●全金属外壳,无活动部件,免维护

●安装方便,适合多种管径要求

●开关量输出,控制点现场连续可调

●LED 实时显示流动状态和开关状态



相关产品:智能液位开关数显电子压力开关

技术参数
测量范围1~150cm/s(水),3~300cm/s(油)
供电电源24V DC±20%
消耗电流<90mA
信号输出继电器,PNP,NPN 三种可选
继电器特征
开关电压≤250V AC/30V DC
开关电流≤3A
晶体管特征
开关电压24V DC±20%
开关电流≤400mA
初始化时间典型值 8s(2~15s)
响应时间典型值 2s(1~15s)
温度梯度最大 250℃/min
防护等级IP67
介质温度-20℃~80℃
环境温度-10℃~70℃
贮存温度-20℃~85℃
耐压等级10MPa
结构材料不锈钢 1Cr18Ni9Ti
流量显示6 个 LED 指示灯
设定方式在测量范围内连续可调

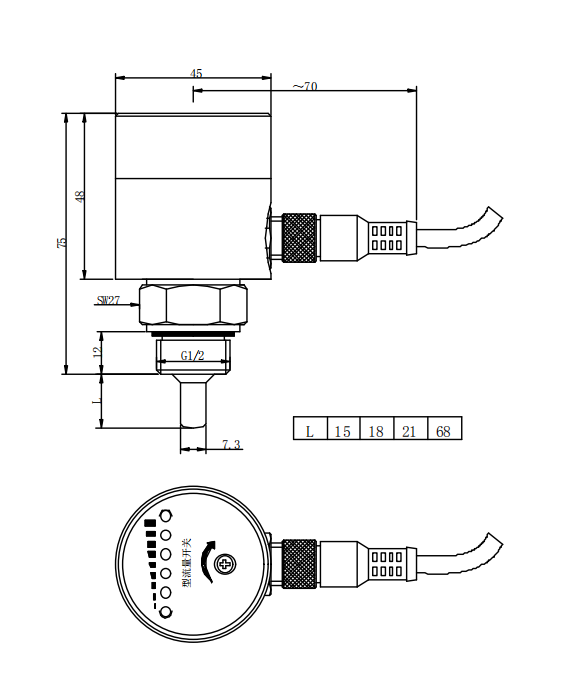

外形结构


产品选型
FSW500型流量开关

代号附加功能
V124V DC

代号压力接口形式
C3G1/2外螺纹压力接口

代号输出形式
J继电器输出
PPNP晶体管输出
NNPN晶体管输出

代号
L115mm
L218mm
L321mm
L468mm

代号电气连接
B4M12×1接插件(插头带线1.5m)

FSW500V1C3JL1B4完整的型号规格


电气连接
M12×1接插件
序号导线颜色电气定义
1褐色电源+
2白色继电器:常开点
3蓝色电源-
4黑色继电器:公共点、晶体管NPN、晶体管PNP
5灰色继电器:常闭点


行业应用

●水电行业,水分配系统中泵的控制(空载保护)

●金属处理业,控制冷冻剂和润滑剂的流量,液压和供水系统

●钢铁,化工业,防止泵的空转、监测漏液和液位

●饮料业,监控净化操作
