LT10SR-2416型 投入式/铠装插入式/软铠装液位变送器

时间:2020-01-13 浏览:

LT10SR-2416型 投入式/铠装插入式/软铠装液位变送器
< >
  • LT10SR-2416型 投入式/铠装插入式/软铠装液位变送器
型号:LT10SR-2416
产品概述:

LT10SR-2416/LT10SR-2416K/LT10SR-2416RK 型投入式/铠装插入式/软铠装液位变送器由高性能扩散硅压阻式压力传感器作为测量元件,把与液体深度成正比的液体静压力准确测量出来,并经过信号调理电路转换成标准(电流或电压)信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的测量。产品精度高、体积小,直接投入液体中,即可测量出变送器末端到液面的液体高度,使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

● 分体式结构,投入(插入)液体中的传感器部分为全密封不锈钢结构,电子线路壳体为铸铝结构件,安装于方便接线的地方,便于调校和接线;

● LT10SR-2416K 型不锈钢管铠装防护,标准法兰安装,可现场显示,现场调校;

● LT10SR-2416RK 型为全焊接,不锈钢柔性软管铠装;

● 防爆型产品符合 GB3836.4 标准的 ExiaⅡCT6Ga 要求,取得了防爆合格证;

● 船用型产品符合 CCS《钢质海船入级规范》(2006)的要求,获得船用产品型式认可证书;

● LT10SR-2416型产品已取得 CE 认证。




相关产品:记录式液位变送器硅微熔压力变送器

技术参数
量程LT10SR-2416 型1 2 5 10 20 50 100 200m H₂O
LT10SR-2416K 型1 2 3 4m H₂O
LT10SR-2416RK 型 1 2 5 10 20m H₂O
过压 1.5 倍满量程压力
精度±0.25%FS(典型值) ±0.5%FS(最大值)
稳定性误差±0.1%FS(典型值)   ±0.2%FS(最大值) 量程>10mH₂O
±10mmH₂O(典型值) ±20mmH₂O(最大值) 量程≤10mH₂O
±20mmH₂O(典型值) ±30mmH₂O(最大值) LT10SR-2416RK 型
温度误差
零点误差,±%FS/℃灵敏度误差,±%FS/℃
量程>10mH₂O 0.005(典型值) 0.01(最大值) 0.02(最大值)
量程≤10mH₂O  0.01(典型值)   0.02(最大值)0.02(最大值)
量程≤5mH₂O  0.015(典型值) 0.03(最大值)0.02(最大值)
量程≤2mH₂O0.025(典型值) 0.05(最大值) 0.02(最大值)
传输方式二线 三线三线
供电电源15V~28V DC(本安型经安全栅供电)
输出信号4mA~20mA DC0mA~10/20mA DC0/1V~5/10V DC
负载电阻(Ω)<(U-15)/0.02 <(U-15)/0.02 >5k
与介质接触材料LT10SR-2416 型壳体: 不锈钢 1Cr18Ni9TiO 形圈: 氟橡胶
膜片: 不锈钢 316L橡胶护套: 丁腈橡胶
电缆: Φ7.2mm 聚乙烯(或聚氨脂)
LT10SR-2416K 型不锈钢、紫铜、氟橡胶 O 形圈
LT10SR-2416RK 型不锈钢 1Cr18Ni9Ti   管材: 不锈钢
使用温度范围-30℃~80℃; -10℃~70℃(LT10SR-2416 型)  -10℃~60℃(本安型)
贮存温度范围-40℃~120℃; -20℃~85℃(LT10SR-2416 型)
防护等级 IP68(传感器部分);IP65(接线盒部分)
防爆等级 ExiaⅡCT6

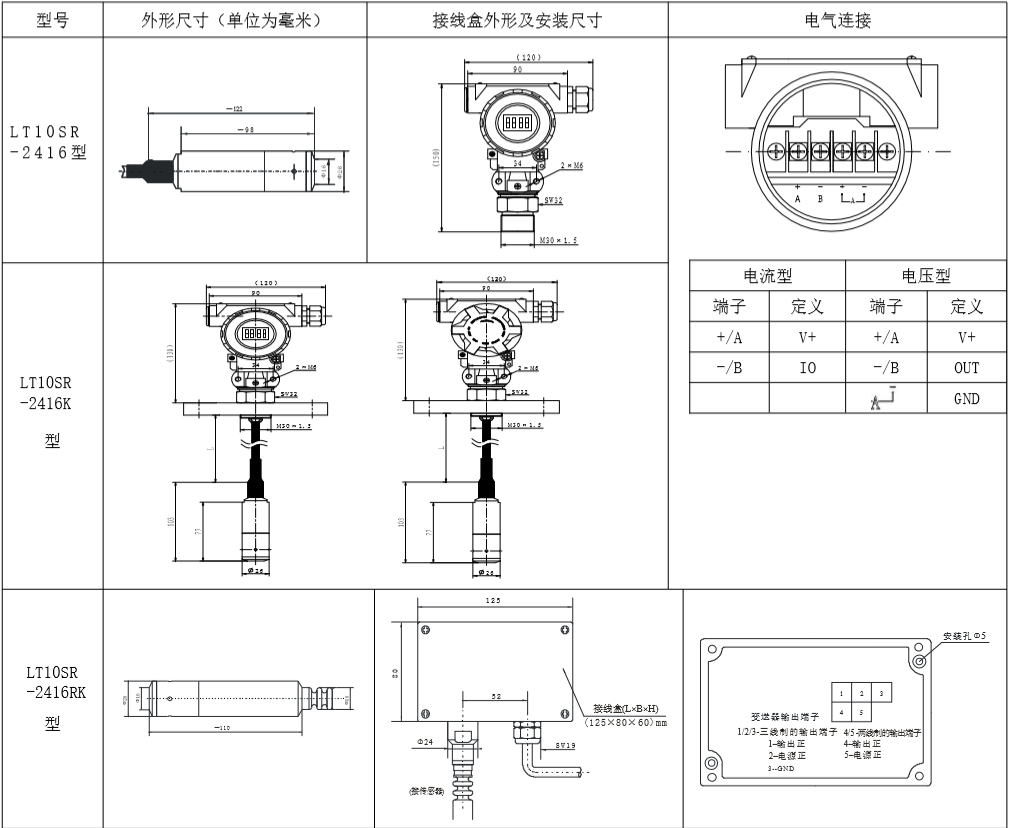

外形结构


产品选型
选型指南
LT10SR-2416型投入式液位变送器
LT10SR-2416K型铠装插入式液位变送器
LT10SR-2416RK型软铠装液位变送器

量程[0m~XmHO]LL:电缆线长度,选用时建议L-X=(1~2) mLT10SR-2416 型
L:铠装钢管的长度LT10SR-2416K 型
L:软钢管的长度LT10SR-2416RK 型

代号输出信号
E4mA~20mA DC
F1V~5V DC
J0V~5V DC
Q0mA~10mA DC
U0mA~20mA DC
V0V~10V DC

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L
25不锈钢不锈钢

代号附加功能
M10~100%线性指示表(不含LT10SR-2416RK 型)仅4mA~20mA DC
M33位半LCD数显表头
M64位LED数显表头
i本安防爆型 Exia II CT6a
C1M20×1.5外螺纹压力接口,端面密封LT10SR-2416 型
C3G1/2外螺纹压力接口
C5M20×1.5外螺纹压力接口,水线密封
T船用
F1固定法兰
1F1不锈钢法兰 1 DN50LT10SR-2416K 型
1M1不锈钢外螺纹M42×1.5
1F2不锈钢法兰 2 DN10
1M2不锈钢外螺纹M30×1.5
2F1碳钢镀锌法兰 1 DN50
2M1碳钢镀锌外螺纹M42×1.5
2F2不锈钢法兰 2 DN10

LT10SR-2416[0~3mHO]5E22M1C1完整的型号规格


电气连接
行业应用

LT10SR-2416/LT10SR-2416K/LT10SR-2416RK 型投入式/铠装插入式/软铠装液位变送器产品精度高、体积小,直接投入液体中,即可测量出变送器末端到液面的液体高度,使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

标签: 投入式液位计 铠装插入式 软铠装液位变送器
