LT10SR-2893型液位变送器

时间:2020-01-13 浏览:

LT10SR-2893型液位变送器
< >
  • LT10SR-2893型液位变送器
型号:LT10SR-2893
产品概述:

LT10SR-2893型液位变送器是一种全密封潜入式扩散硅液位测量仪表。该型变送器选用经过长期稳定性和可靠性试验的压阻式 OEM 压力传感器及高精度的变送器专用电路低压注塑工艺封装而成。一体化的结构和标准化的信号,为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接,可长期投入与变送器结构材料相兼容的液体中使用。

LT10SR-2893型液位变送器具有体积小、重量轻、长期稳定性好,适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●一体化结构,无须外部调节

●传感器部分的外壳防护等级为 IP68,接线盒外壳防护等级为 IP65

●产品的性价比高,可靠性高,能长期稳定使用




相关产品:液位、温度双输出变送器电缆式压力变送器

技术参数
量      程        2 5 10 20 50mH₂O
过      压      1.5 倍满量程
精      度      ±0.5%FS
长期稳定性       量程>10mH₂O, ±0.2%FS/年
量程≤10mH₂O, 20mmH₂O
温度误差                                零点                满度
量程>10mH₂O  ±0.02%FS/℃  ±0.05%FS/℃
量程≤10mH₂O  ±0.05%FS/℃  ±0.05%FS/℃
工作温度   -10℃~80℃
贮存温度       -20℃~100℃
供电电源       11V~28V DC
输出信号      4mA~20mA DC(两线制);0.5V~4.5V DC(三线制)
负载电阻       <(U-11)/0.02(Ω)(两线制);≥10k(三线制)
结构材料
导水式基座       不锈钢 304
密封圈        氟橡胶
传感器壳体       不锈钢 316L
外壳     PA
波纹膜片       不锈钢 316L
电缆      φ7.5mm 聚氨酯专用电缆

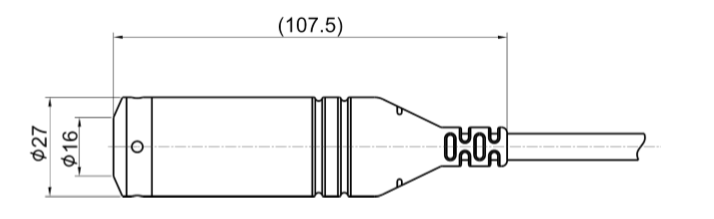

外形结构


单位:mm


产品选型
LT10SR-2893型液位变送器

量程测量范围2m..50m H₂O
[0m~Xm H₂O] LX为实际所需量程,L为电缆线长度,L-X= (1~2) m

代号输出信号
E4mA~20mA DC
K0. 5V~4.5V

代号附加功能
YcMS200型防水接线盒(推荐选项)
YdPD140型防雷保护器接线盒

LT10SR-2893[0m~3m H₂O]5KYc完整的型号规格

选型提示

1、被测介质应与产品接触的材料相兼容,同时要注明被测介质在测量状态时的密度(水除外)。

2、产品安装在多雷雨地区时,建议用户加装防雷击保护装置,并确保产品及电源可靠接地,可降低雷电对变送器损坏的概率。


电气连接
导线颜色两线制三线制
红色电源正(+V)电源正(+V)
白色输出正(+OUT)
黑色电源负(0V/+OUT)公共端(GND)


行业应用

LT10SR-2893型液位变送器具有体积小、重量轻、长期稳定性好,适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。
