PDT10SR-220型压阻式差压变送器

时间:2020-02-01 浏览:

PDT10SR-220型压阻式差压变送器
< >
  • PDT10SR-220型压阻式差压变送器
型号:PDT10SR-220
产品概述:

PDT10SR-220 型差压变送器的敏感元件是一种一体化全焊接(无密封圈)的差压测量元件,在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上,通过硅油把差压传递到敏感芯片上,敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应,实现差压与电信号的转换。由于敏感芯片上的惠斯通电桥输出的信号与差压有着良好的线性关系,所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●全不锈钢结构设计,体积小巧重量轻,安装方便;

●焊接式结构,全密封,外壳防护等级IP65;

●传感器为扩散硅压阻式差压传感器,不锈钢316L 隔离膜片;

●经过了温度补偿和老化筛选,性能稳定可靠;

●接插件型产品可在外部调节零点和满度;



相关产品:高精度智能压力变送器智能液位变送器

技术参数
量程编码0A02030708091012
单 位kPa                                     MPa
量 程0~350~700~1000~2000~3500~7000~10~2
正向允许过压7015020040070014002.04.0
负向允许过压3570100200
3507001.0
1.0
静压≤20MPa

最小值典型值最大值单位
精 度

0.5
±%FS
零点温度误差      ≤200kPa
0.751.25±%FS,参比 35℃
>200kPa
0.50.75
满度温度误差     ≤200kPa
0.751.25
>200kPa
0.50.75
长期稳定性       ≤200kPa                   0.5±%FS/年
>200kPa                   0.2
静压影响0.05±%FS,每 100kPa
补偿温度0~70
工作温度-30~80      -10~70(电缆型)
贮存温度-40~120    -20~85(电缆型)
电气性能
供电电源15V~28V DC
输出信号4mA~20mA DC(两线制);0V/1V~5V/10V DC,0mA~10mA/20mA DC(三线制)
电气连接 接插件或电缆
响应时间(10%~90%) ≤1ms
绝缘电阻 100MΩ,50VDC
结构材料
壳体 不锈钢 1Cr18Ni9Ti
波纹膜片 不锈钢 316L
灌注液体 硅油
环境条件
振动 在 3gRMS,30Hz~2000Hz 振动后变化≤±1%
冲击 在 100g,10ms 冲击变化≤±1%
介质与结构材料相适应的液体或气体

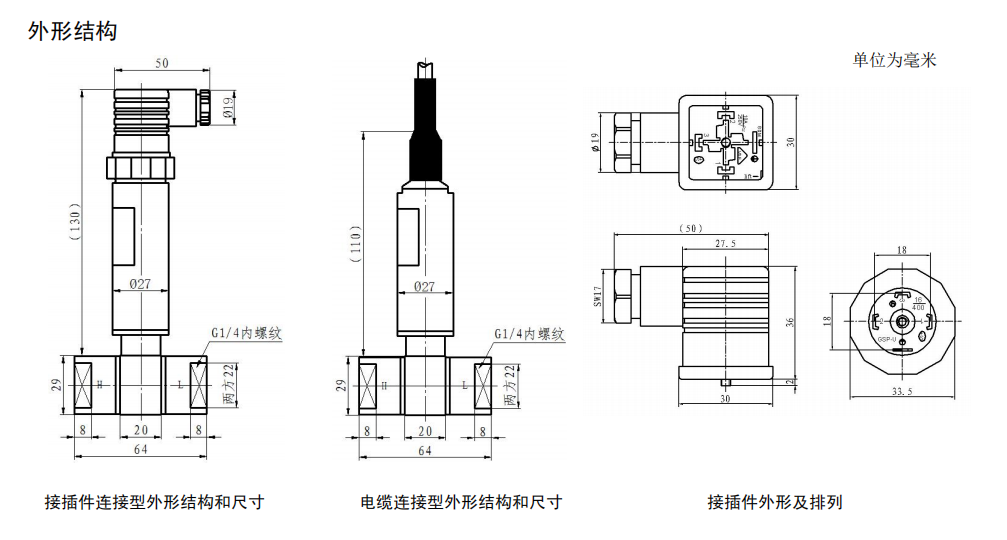

外形结构


产品选型


选型指南
PDT10SR-220型压阻式差压变送器

代号测量范围
[0~X]kPa或MPa量程
编码
量程范围
kPa
允许过压kPa量程
编码
测量范围
MPa
允许过压MPa
正向负向正向负向
0A0~357035080~0.350.70.35
020~7015070090~0.71.40.7
030~100200100100~1.02.01.0
070~200400200120~2.04.01.0

代号输出信号
E4mA~20mA DC
F1V~5V DC
J0V~5V DC
Q0mA~10mA DC
U0mA~20mA DC
V0V~10V DC

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L

代号附加功能
C1M20×1.5外螺纹压力接口,端面密封
C2G1/4外螺纹压力接口
C3G1/2外螺纹压力接口
C4G1/4内螺纹压力接口
B1四芯接插件连接
B2电缆线连接  1.5m线长
M33½LCD数显表头(仅4mA~20mA DC输出)
M64位LED数显表头(仅4mA~20mA DC输出)

PDT10SR-220[0~100]kPaE22C4B2完整的型号规格

选型提示

1、为了确保变送器安全可靠运行,建议在被测点与变送器之间安装三阀组,保证被测介质缓慢均匀地加在差压变送器的正、负压腔上。

2、安装时,建议使两端压力接口处于水平以便使安装位置对产品的影响降至最小。

3、选型时,请注意被测压力点静压不超过 20MPa,变送器正、负压腔所受过压不能超出产品的规定值。

4、其它特殊要求,敬请与本公司商洽,并在订单中注明。


电气连接
接插件连接定义电缆线连接定义
插脚两线制三线制导线颜色两线制三线制
1电源正(+V)电源正(+V)黑色电源正(+V)电源正(+V)
2电源负(0V/+OUT)公共端(GND)红色电源负(0V/+OUT)输出正(+OUT)
3输出正(+OUT)白色公共端(GND)


行业应用

PDT10SR-220 型差压变送器由于敏感芯片上的惠斯通电桥输出的信号与差压有着良好的线性关系,所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。
