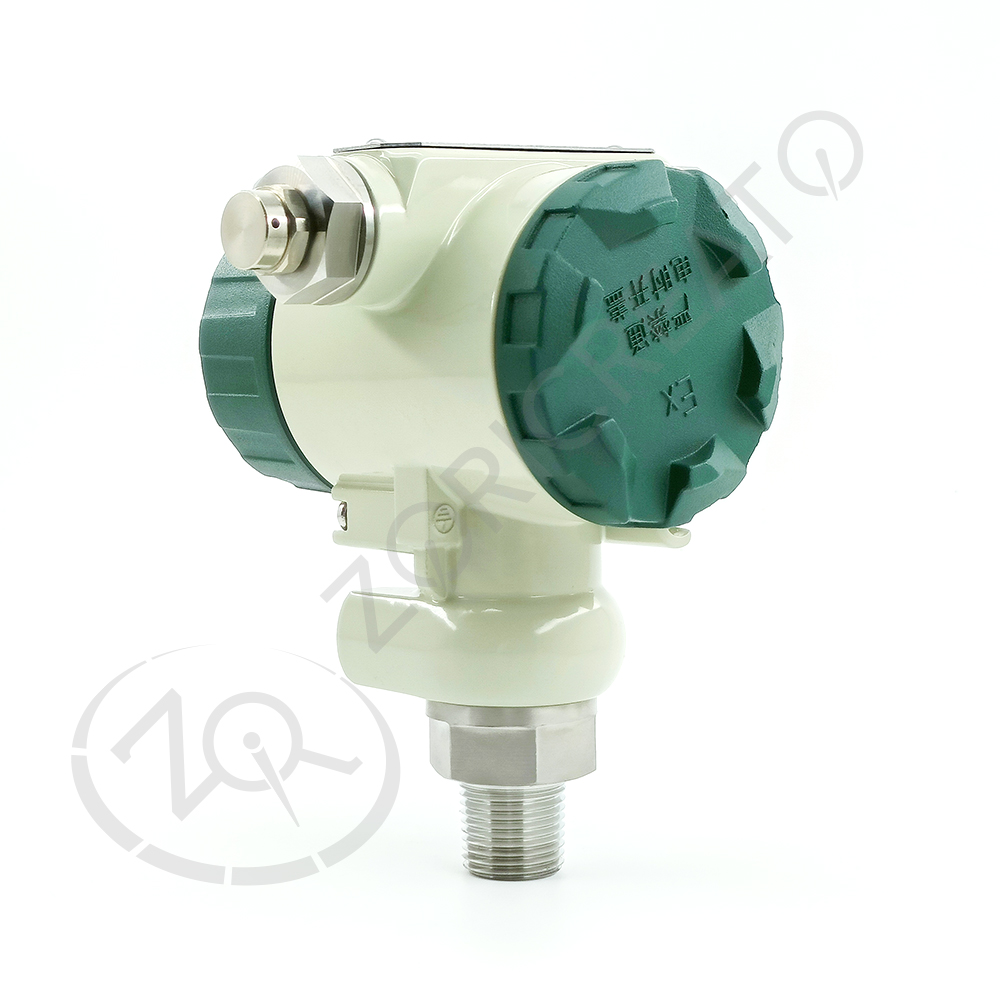

PT20SR-3483 型压阻式压力变送器

时间:2020-01-13 浏览:

PT20SR-3483 型压阻式压力变送器
< >
  • PT20SR-3483 型压阻式压力变送器
型号:PT20SR-3483
产品概述:

PT20SR-3483 型压阻式压力变送器产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的 OEM 压阻式传感器作为信号测量元件,传感器信号经过信号处理电路后转换为标准信号输出,产品经过了长期老化及稳定性考核等工艺严格筛选,性能稳定可靠。应用于环境比较恶劣的露天现场,同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●电子壳体为铝合金材料,外壳防护等级 IP65;

●有反极性保护、瞬间过电流、过电压和抗干扰保护措施;

●多种信号输出;

●零点可迁移,量程可调节;

●可配接 0%~100%线性指示表、LCD 数显表、LED 数显表;

●与介质接触部分为不锈钢,具有齐平膜片、钽膜片等特殊形式;

●本安防爆型产品符合 GB3836.1 和 GB3836.4 标准的要求,取得了防爆合格证,防爆标志为 ExiaⅡCT6。

●隔爆防爆型产品符合 GB3836.2 标准的要求,取得了隔爆合格证,防爆标志为 ExdⅡCT6 Gb;

●船用型产品符合 CCS《钢质海船入级规范》(2015)的要求,已获型式认可。


相关产品:超声波流量计压阻式差压变送器


技术参数
量程编码0A0203070809101213141517181920
单位kPaMPa
测量范围0-10
~
0-35
0-20
~
0-70
0-30
~
0-100
0-60
~
0-200
0-100
~
0-350
0-200
~
0-700
0-0.3
~
0-1.0
0-0.6
~
0-2.0
0-1.0
~
0-3.5
0-2.0
~
0-7.0
0-3.0
~
0-10
0-6.0
~
0-20
0-10.0
~
0-35
0-20
~
0-70
0-30
~
0-100
上限值35701002003507001.0 2.0 3.57.0 10203570100
过压范围10010015030050010001.53.0 5.0 10153050100110
基本误差编码最小值典型值最大值单位
非线性0A~03/0.250.5上限值的±%
07~200.10.250.5上限值的±%
迟滞0A~03/0.150.25上限值的±%
07~200.050.10.15上限值的±%
重复性0A~03/0.250.5上限值的±%
07~20/0.150.25上限值的±%
温度影响0A~030.512上限值的±%,参比 25℃
07~200.30.51上限值的±%,参比 25℃
稳定性0.3上限值的±%,一年
介质温度-30~80
工作温度普通型 -30~80
本安型 -10~60(仅限两线制 4mA~20mA DC)
隔爆型 -20~60
带 LCD 表头 -20~60
带 LED 表头 -30~70
供电电源11~2815~28V DC
输出信号4~200/1~5/10mA DC/V DC
传输方式二线三线
负载电阻≤(U-11)/0.02>5kΩ
压力接口不锈钢 1Cr18Ni9Ti
膜片材料不锈钢 316L
密封方式氟橡胶O型圈或全焊接
电子壳体铝合金
防护IP65

注:二线制带 LCD 或 LED 表头的变送器,其供电电源应≥20V DC,负载电阻≤(U-20)/0.02(Ω)

外形结构

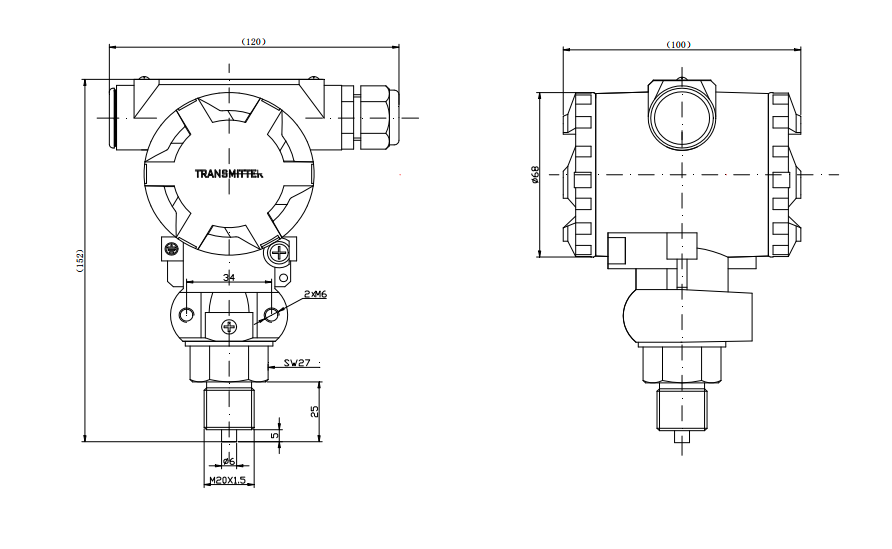

普通型/本安防爆型变送器结构及外形尺寸如下图: 单位为毫米

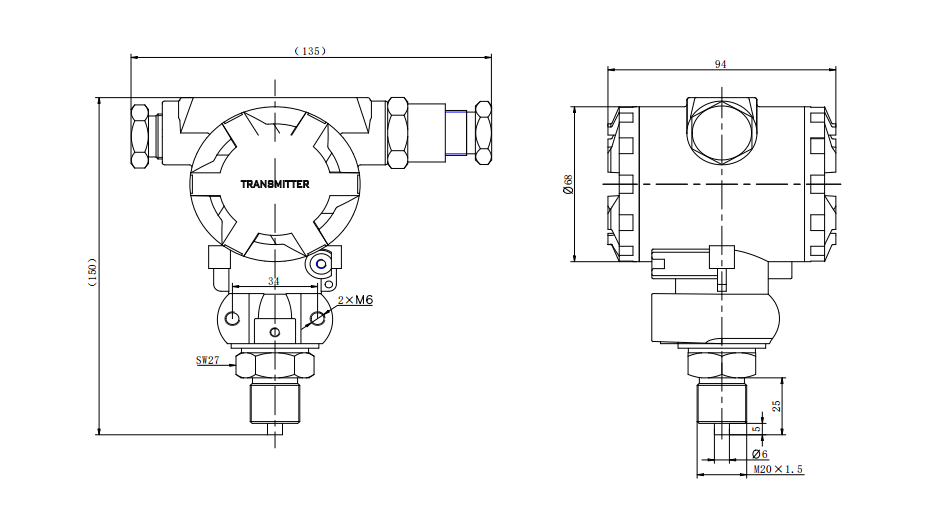

隔爆型变送器结构及外形尺寸如下图: 单位为毫米


产品选型
选型指南
PT20SR-3483
型压阻式压力变送器

量程-100kPa…0kPa~10kPa…100MPa
[0~X]kPa或MPaX:实际测量量程

代号输出信号
E4mA~20mA DC
F1V~5V DC
J0V~5V DC
V0V~10V DC

代号结构材料
隔离膜片接口电子壳体
22不锈钢316L不锈钢铝合金
24不锈钢316L不锈钢316L铝合金
25不锈钢铝合金
35哈氏合金C铝合金

代号附加功能
M10%~100%线性指示表仅适用于4mA~20mA DC 输出
M33½位 LED 数显表头(仅防爆型)
M64 位 LED 数显表头
M74 位 LCD 数显表头
PC1齐平膜型,M20×1.5 外螺纹压力接口
PC3齐平膜型,G1/2外螺纹压力接口
i本安防爆型 Exia II CT6 Ga
d隔爆防爆型 ExdⅡCT6 Gb
T船用产品
C1M20×1.5 外螺纹压力接口,端面密封
C3G1/2 外螺纹压力接口
C5M20×1.5外螺纹压力接口,水线密封
A绝压型
S密封表压型
G表压型
PT20SR-3483[0~100]kPaE22C5G完整的型号规格

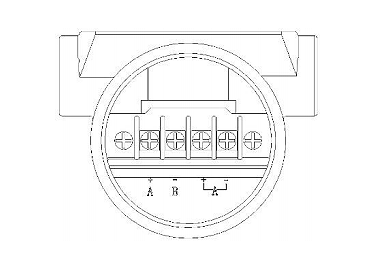

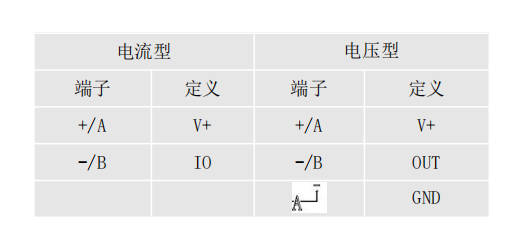

电气连接



行业应用

PT20SR-3483 型压阻式压力变送器适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
