PT30MS-LT 差压液位变送器

时间:2020-01-13 浏览:

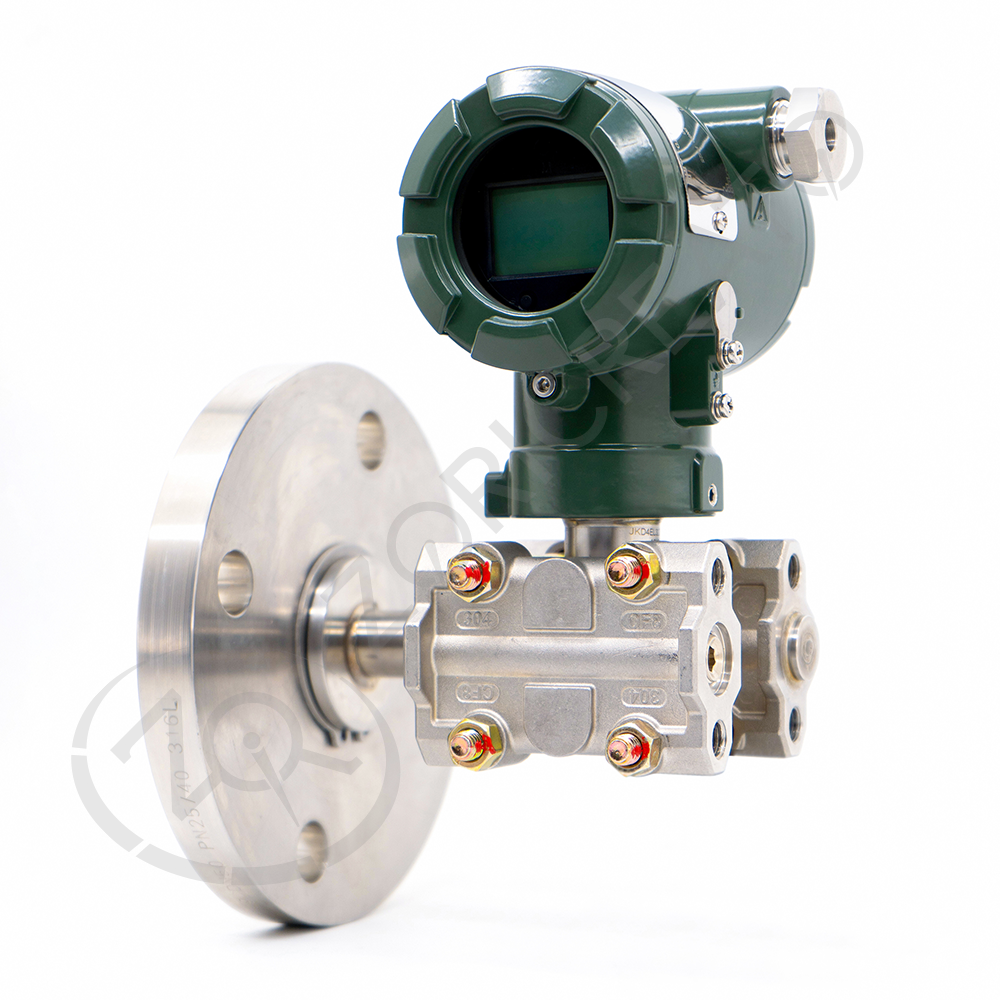

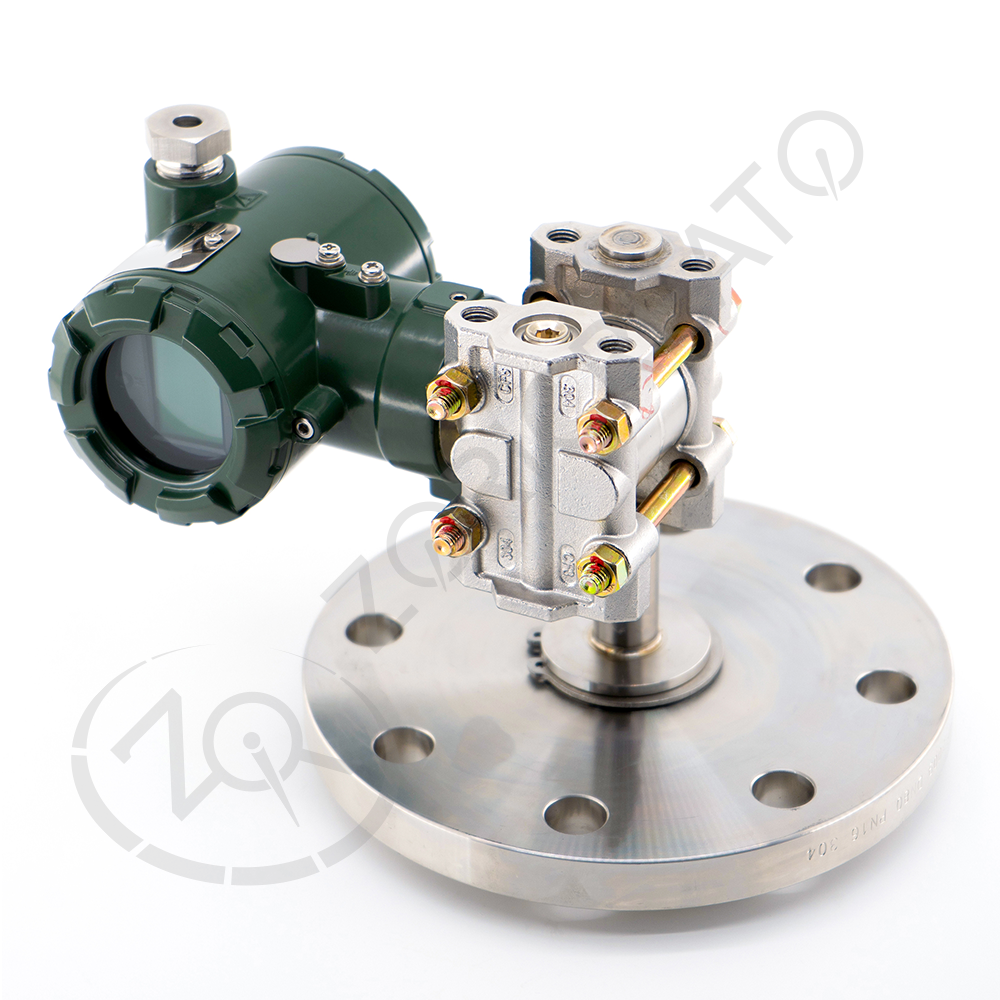

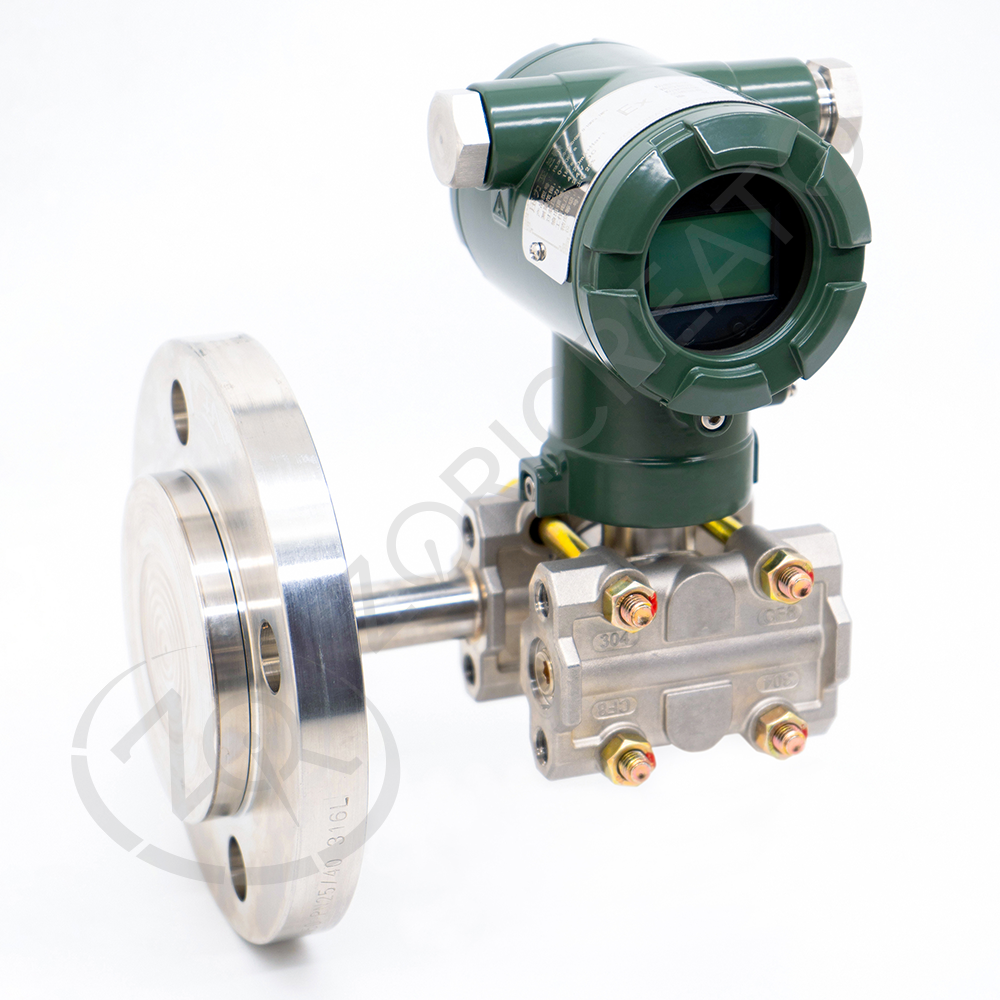

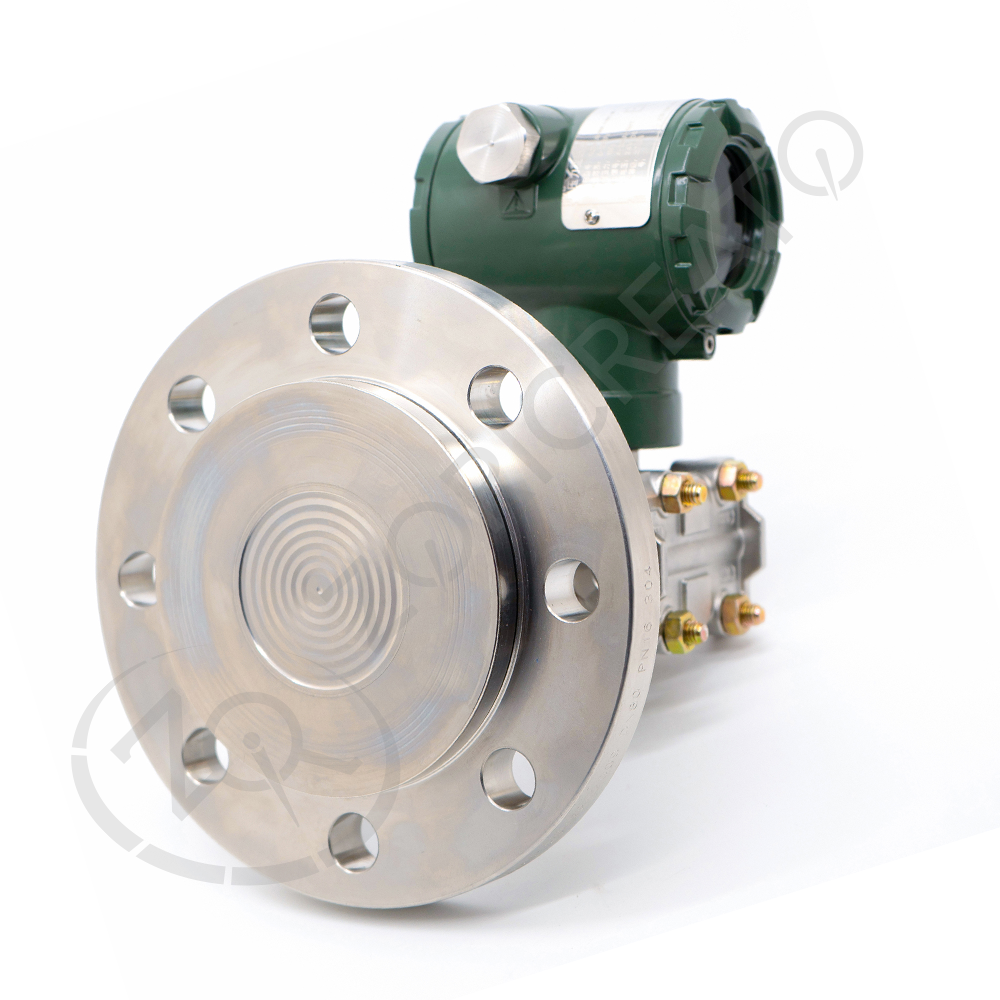

PT30MS-LT 差压液位变送器
< >
  • PT30MS-LT 差压液位变送器
型号:PT30MS-LT
产品概述:

PT30MS-LT 差压液位变送器差压液位变送器的膜盒是用于防止管道内介质直接进入差压变送器的压力传感器组件中,它与变送器之间采用硅油等填充液传递压力。

PT30MS 系列液位变送器的测量范围(未迁移时)为 0-1kPa~2MPa,液位法兰的额定压力分别为:1.6/4MPa、6.4MPa、10MPa、150psi、300psi 或 600psi。



  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●测量液体、气体或蒸汽的液位、密度、压力、以及流量

●4~20mA DC HART 电流信号输出

●可与 RST375手持终端或 RSM100Modem 相互通信




相关产品:压阻式差压变送器PSWI200智能压力开关

技术参数
量程代码量程范围额定压力(最大值)
B0~1kPa...6kPa液位法兰的额定压力
C0~4kPa...40kPa
D0~25kPa...250kPa
E0~200kPa...2MPa
输出信号4mA~20mA DC HART输出
环境温度≤85℃
贮存温度≤85℃
相对湿度0~100%
抗冲击50g,11ms
抗振动2g,500Hz
供电电源12V~42V DC
负载R≤(Us-12V)/Imax kΩ,其中 Imax=23 mA
材质
测量膜盒不锈钢 316L
膜片不锈钢 316L、哈氏合金C、钽、FEP、PFA、PTFE覆膜
过程法兰不锈钢 304
填充液硅油、植物油
密封圈丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟乙烯(PTFE)
外壳铝合金材质,外表喷涂环氧树脂
外壳密封圈丁腈橡胶(NBR)

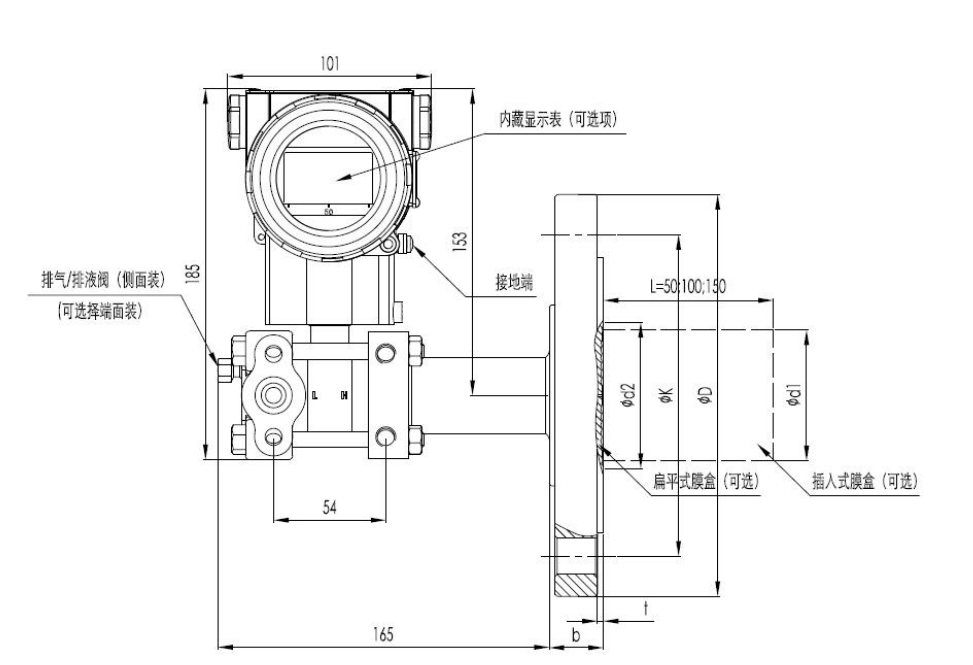

外形结构



产品选型
选型指南
PT30MS-LT差压液位变送器
液位变送器法兰部分选型表
接液密封装置
LT液位法兰,无毛细管正压⊕侧

过程连接标称直径密封面形式膜片/密封面材质
ADN50 DIN2501E型  DN2526不锈钢316L
BDN50 DIN2501E型  DN2526哈氏合金C
CDN50 DIN2501E型  DN2526
HDN80 DIN2501E型  DN2526不锈钢316L
IDN80 DIN2501E型  DN2526哈氏合金C
GDN80 DIN2501E型  DN2526
DDN2"ANSI B 16.5RF 型 ANSI B 16.5不锈钢316L
EDN2"ANSI B 16.5RF 型 ANSI B 16.5哈氏合金C
FDN2"ANSI B 16.5RF 型 ANSI B 16.5
KDN3"ANSI B 16.5RF 型 ANSI B 16.5不锈钢316L
LDN3"ANSI B 16.5RF 型 ANSI B 16.5哈氏合金C
MDN3"ANSI B 16.5RF 型 ANSI B 16.5
NDN4"ANSI B 16.5RF 型 ANSI B 16.5不锈钢316L
ODN4"ANSI B 16.5RF 型 ANSI B 16.5哈氏合金C
PDN4"ANSI B 16.5RF 型 ANSI B 16.5

额定压力压力等级法兰压力标准
1PN 1.0MPa/4MPaDIN2501
2PN 6.4MPaDIN2501
3PN 10MPaDIN2501
6150psiANSI B 16.5
7300psiANSI B 16.5
8600psiANSI B 16.5(不包括DN4"ANSI B 16.5)

连接形式
F扁平式
H插入式,不锈钢316L  插入长度50mm
I插入式,不锈钢316L  插入长度100mm
G插入式,不锈钢316L  插入长度150mm
L插入式,哈氏合金C   插入长度50mm
M插入式,哈氏合金C   插入长度100mm
N插入式,哈氏合金C   插入长度150mm

填充液
S硅油  -30~201℃
V植物油  0~250℃

接液法兰膜盒面形式
N
1316L 上涂FEP(氟化乙烯丙烯共聚物)(温度≤180℃)
2316L 上涂FEP(过氟烷基化物)(温度≤260℃)
3膜片贴PTFE 膜(聚四氟乙烯膜)[2] (温度≤200℃)

LT
H1FSN完整型号

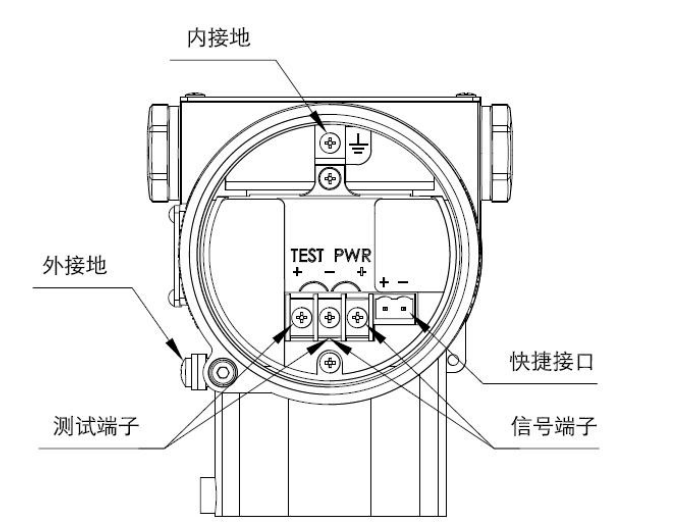

电气连接


行业应用

PT30MS-LT 液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量,然后将其转变成 4~20mA DC HART 电流信号输出。也可与 RST375手持终端或 RSM100Modem 相互通信,通过它们进行参数设定、过程监控等。
