PTC/PDT10SR-4841型智能压力/差压变送控制器

时间:2020-02-02 浏览:

PTC/PDT10SR-4841型智能压力/差压变送控制器
< >
  • PTC/PDT10SR-4841型智能压力/差压变送控制器
型号:PTC/PDT10SR-4841
产品概述:

PTC/PDT10SR-4841型智能压力/差压变送控制器是一款集压力/差压测量、显示、接点控制及变送输出于一体的全数字化测控产品,具有 RS485 数字接口。可直接安装于现场压力/差压测量点或安装于试验台控制屏上,既可用按键现场设定零点值、满度值、接点压力/差压值等多种参数,也可通过 RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。广泛应用于水电、冶金和化工等行业的自动控制领域,对流体介质的压力/差压进行测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●  Φ150mm 外形设计、超高亮度 LED 满四位压力显示

●  交直流多种供电方式可选

●  RS485 接口、标准 Modbus RTU 协议,方便组网和数据传输

●  可实现产品零点、满度显示值、控制接点值等参数的远程设定

●  按键现场设置变送控制器的参数,归零,密码分类管理

●  可输出标准模拟信号 4mA~20mA DC 或 0V~10V DC

●  多至 5 路控制接点,接点值和接点状态任意设置

●  控制接点可设置回差值,以消除接点抖动现象,控制可靠

●  可靠的电磁兼容防护设计

●  垂直/轴向安装形式,方便客户现场使用



相关产品:硅微熔压力变送器压阻式差压变送器

技术参数
PTC10SR-4841
测量范围 -100kPa…0kPa~10kPa…100MPa
过       载 1.5 倍满量程压力或 110MPa(取最小值)
PDT10SR-4841
测量范围  0kPa~35kPa…3.5MPa
静       压  ≤20MPa
精       度  ±0.25%FS(典型值),±0.5%FS(最大值)温度
误       差  ±0.03%FS%℃(≤100kPa)
±0.02%FS%℃(>100kPa)
长期稳定性 ≤±0.5%FS/年
供电电源   220V AC 或 110~370V DC 或 24V DC
最大功耗   ≤3.5W
输出信号   模拟量 4mA~20mA DC 或 0V~10V DC
数字量 RS485(Modbus RTU 协议)
继电器接点控制数目1~5
负载能力   240V/3A(AC)或 30V/3A(DC)
触电寿命   >100000 次
显示部分   主屏    四位 0.8″红色高亮数码管
副屏    四位 0.36″红色高亮数码管
压力显示范围 -1999~9999
指  示  灯 2~6 个红色 LED 灯
工作温度   -10℃~60℃
介质温度  -10℃~80℃
贮存温度   -40℃~80℃
相对湿度   0%~80%
振       动   加速度≤3g,频率 0Hz~300Hz
冲       击   ≤10g
压力接口  不锈钢 1Cr18Ni9Ti
电子壳体   不锈钢
隔离膜片  不锈钢 316L
密封方式   氟橡胶或全焊接
接口形式    多种接口形式可供选择
安装形式   垂直安装,轴向安装

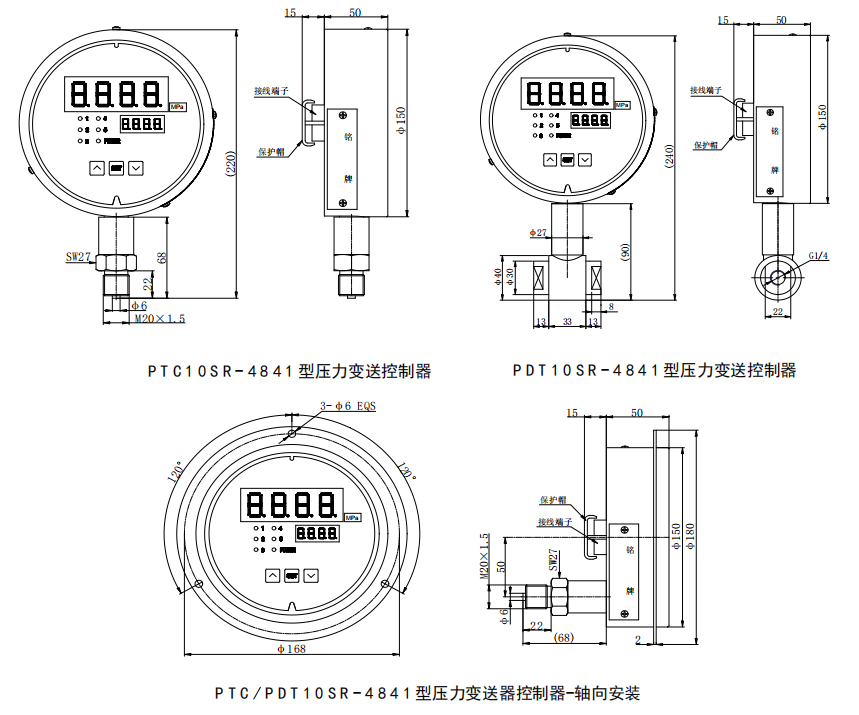

外形结构




产品选型
选型指南
PTC10SR-4841型智能压力变送控制器
PDT10SR-4841型智能差压变送控制器

量程测量范围 kPa或MPa
[0~X]kPa或MPa压力-0.1MPa…0MPa~0.01MPa…100MPa
差压测量范围
kPa
允许过压kPa测量范围
kPa
           允许过压kPa
正向负向正向负向
0~3570350~7001400700
0~70150700~100020001000
0~1002001000~200040001000
0~2004002000~350070001000
0~350700350

代号输出信号
E模拟量输出  4mA~20mA DC
F模拟量输出  1V~5V DC
J模拟量输出  0V~5V DC
V模拟量输出  0V~10V DC
Q模拟量输出  0mA~10mA DC
U模拟量输出  0mA~20mA DC
R8数字量输出  RS485 接口(Modbus RTU协议)

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢铝合金
24不锈钢316L不锈钢316L铝合金
25不锈钢铝合金
35哈氏合金C铝合金

代号
            附加功能
C1M20×1.5外螺纹压力接口,端面密封PTC10SR-4841
C3G1/2外螺纹压力接口
C5M20×1.5外螺纹压力接口,水线密封
P齐平膜片型,G1/2外螺纹压力接口
G表压型
A绝压型
S密封表压型
C4G1/4内螺纹压力接口PDT10SR-4841
X轴向安装(不注为垂直安装)PTC/PDT10SR-4841
Jn控制接点数n=1~5
V1供电24VDC
V2供电220VAC(兼容110V~370V DC)


PTC/PDT10SR-4841[0~200]kPaF
22C3AJ2V1完整的规格型号

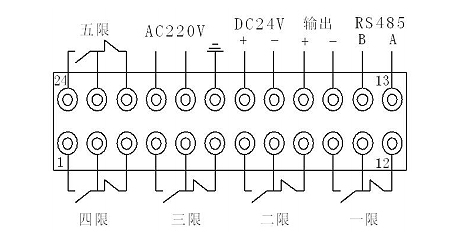

电气连接


1、2、3—四限控制点常开、公共端和常闭; 4、5、6—三限控制点常开、公共端和常闭;

7、8、9—二限控制点常开、公共端和常闭;10、11、12—一限控制点常开、公共端和常闭;

24、23、22—五限控制点常开、公共端和常闭;13、14—RS485 通讯端子;15、16—模拟量输出端子;

19 接壳体;17、18—直流 24V 供电端子;20、21—交流 220V 供电端子;

行业应用

PTC/PDT10SR-4841型智能压力/差压变送控制器是一款集压力/差压测量、显示、接点控制及变送输出于一体的全数字化测控产品,广泛应用于水电、冶金和化工等行业的自动控制领域,对流体介质的压力/差压进行测量与控制。
