TTC20 型温度变送器

时间:2020-01-13 浏览:

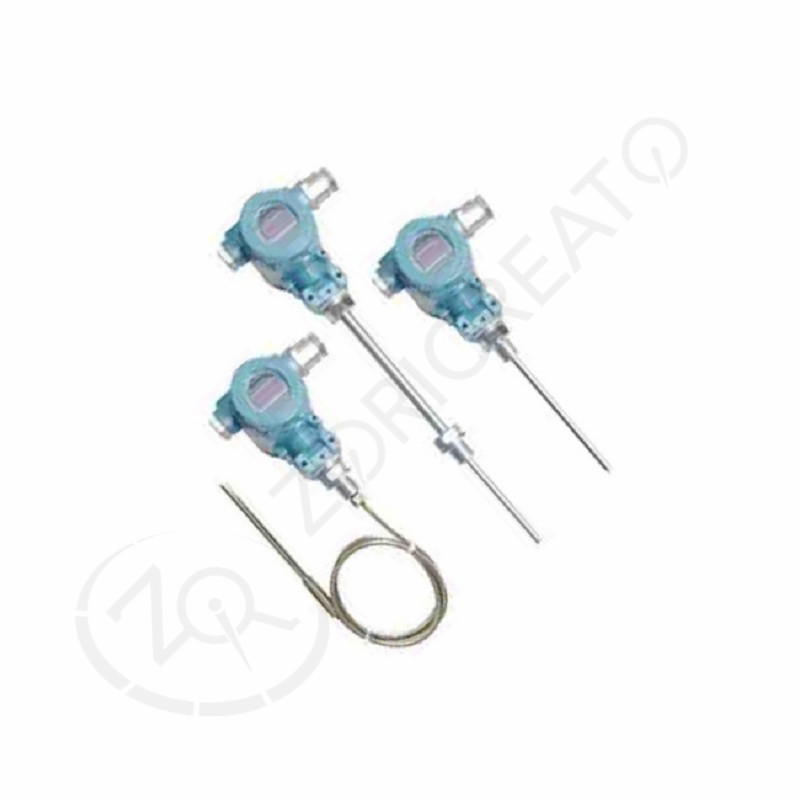

TTC20 型温度变送器
< >
  • TTC20 型温度变送器
型号:TTC20 温度变送器
产品概述:

TTC20 型温度变送器可直接测量 -200℃~500℃ 范围内各种液体、气体介质以及固体表面温度。采用专用温度模块,对感温元件进行线性修正,输出标准模拟信号和数字信号。产品使用方便,输出形式多样,可满足石油、化工、冶金、电站、轻工等领域各种不同现场的温度测量要求。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1、通过国家防爆中心认证产品;

2、通过船级社船舶使用认证产品;

3、体积小巧,安装方便;

4、零点、满度可调校;

5、现场显示可选;

6、输出形式多样化;

7、现场组态方便。



相关产品:电子数显温度变送器耐高温压力变送器

技术参数
基本量程-200℃...0℃~500℃
供电电源10V~30V DC(带显示表头:15~30V DC)典型值:24V DC
输出信号4mA~20mA DC;4mA~20mA DC+HART;RS485
精度±1.0%FS;±0.5%FS(-40℃...0℃~125℃);±0.25%FS(-20℃...0℃~105℃)
显示4位 LCD显示
绝缘电阻≥20MΩ,500V DC
振动影响频率 10Hz~60Hz,峰振幅 0.21mm 或频率 60Hz~300Hz,加速度 29.4m/s²,正常工作
稳定性±0.5%FS/年
环境温度-25℃~70℃
相对湿度<95%
贮存温度-40℃~120℃
仪表重量~1100g
电子壳体铝合金
与介质接触部分不锈钢

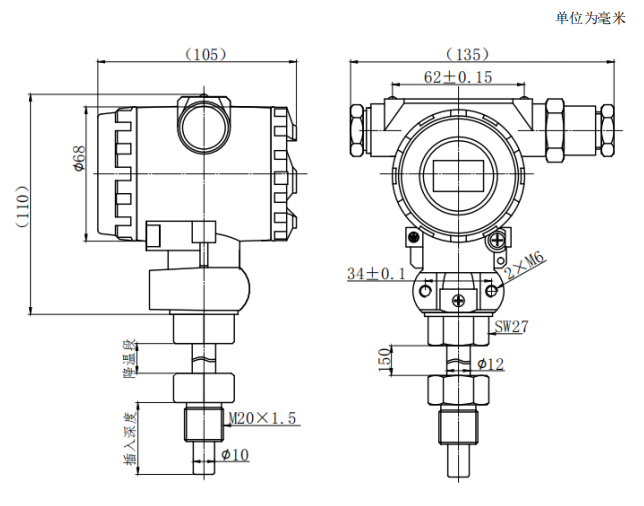

外形结构


产品选型
选型指南
TTC20型温度变送器

测量范围X,Y为测量的温度下限值和上限值,单位℃。(测量范围 -200℃~500℃)
(X~Y)℃ -200℃...0℃~500℃精度:±1.0(L:-200℃...0℃~500℃)
精度:±0.5(M:-40℃...0℃~125℃)
精度:±0.25(M:-20℃...0℃~105℃)

代号输出信号
E4mA~20mA DC(有船检证)
EH4mA~20mA DC + HART
R8RS485

代号保护管直径,单位为毫米
6∅6
8∅8
12∅12
612内管∅6,外管∅12

代号安装方式及安装接口
I固定螺纹安装,螺纹M20×1.5,螺纹长度 18mm
II固定螺纹安装,螺纹M27×2,螺纹长度 32mm
III固定螺纹安装,螺纹G1/2,螺纹长度 20mm
IV固定法兰安装,法兰Dg10
V固定法兰安装,法兰Dg15
VI活动法兰安装

代号保护管插入深度,单位mm
1150
2300
3500
4750
51000

代号接线盒形式
A专用电子壳体 + 液晶显示
B专用电子壳体(无显示)
C专用电子壳体 + LED显示

代号附加选项
d隔爆(d-隔爆,略-无隔爆)
T船用(T-船检,略-无船检)


TTC20L(0~200)℃E6I2Ad完整的型号规格

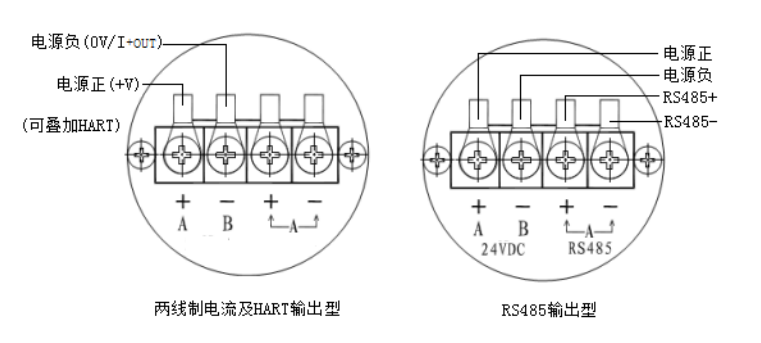

电气连接


行业应用

TTC20 型温度变送器可直接测量 -200℃~500℃ 范围内各种液体、气体介质以及固体表面温度。采用专用温度模块,对感温元件进行线性修正,输出标准模拟信号和数字信号。产品使用方便,输出形式多样,可满足石油、化工、冶金、电站、轻工等领域各种不同现场的温度测量要求。
