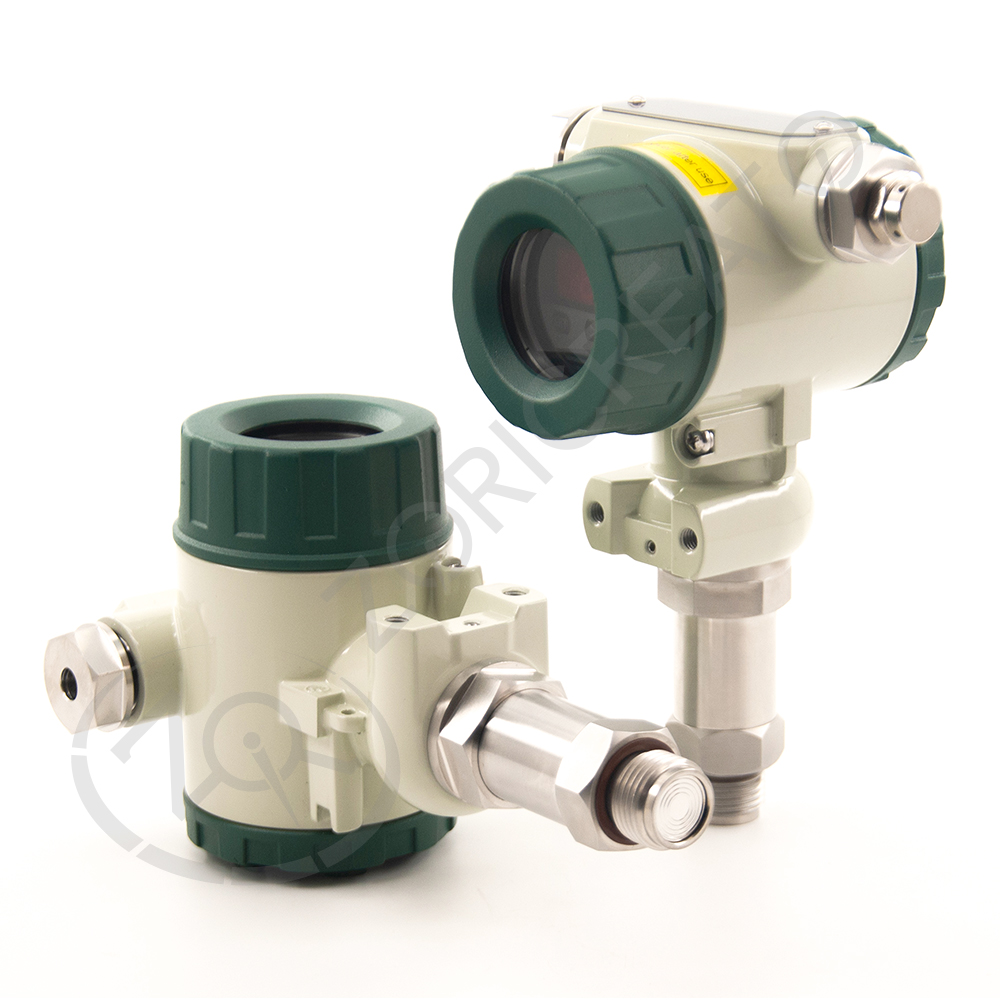

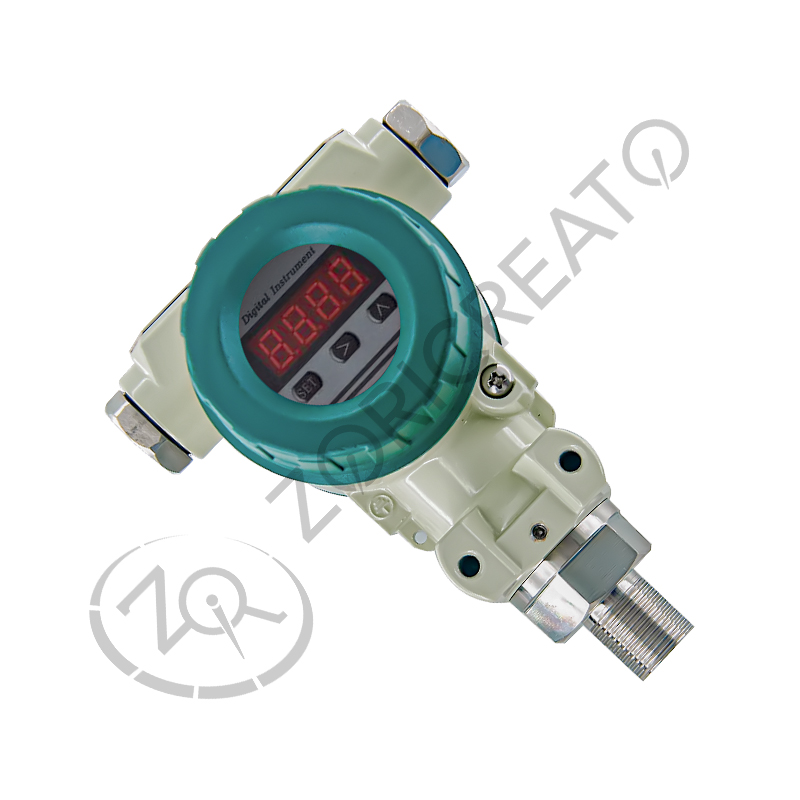

2088扩散硅压力变送器

时间:2021-07-20 浏览:

2088扩散硅压力变送器
< >
  • 2088扩散硅压力变送器
型号:pswi-200
产品概述:

扩散硅智能压力传感器具有工作可靠、性能稳定、安装使用方便、体积小、重里轻、性能价格比高等特点,能在各种正负压力测量场合中得到广泛运用。

  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

1.由微处理器控制的多功能电子开关,开关量程和回差量程可自行设置。

2.高等级防护结构设计,广泛适用于工业现场压力测量和控制。

3.具有一路4-20mA模拟量两线制信号输出,两路继电器开关量信号输出。

4.带有4位数字式数码管显示器,多操作显示信息。

5.采用国际著名品牌硅压阻压力传感器,高压量程采用无焊接无密封圈、一体式加工结构的微熔压力传感器,保证了更高的可靠性。

技术参数


测量范围

·相对压力: 最小测量范围0~7KPa ;最大测量范围0~70MPa

·负相对压力:最小测量范围-10KPa~+10KPa;最大测量范围-1MPa~+10MPa

·绝对压力:最小测量范围0~35KPa;最大测量范围0~4MPa


测量精度

·(包括线性度,迟滞和重复性)0.5%FS或0.2%FS长期稳定性

·硅压阻传感器,每年≤0.1%;

·硅压阻微熔传感器,每年≤0.2%;

·量程4MPa以上,现场数码管显示精度:0.5%


允许温度

·允许介质温度 -25℃~+120℃;

·允许环境温度 -20℃~+80℃;

·允许储存温度 -25℃~+120℃


温度影响

·温度补偿范围-0℃~+60℃(特殊要求-20℃~+80℃)

·全温程零点影响≤1%

·全温程以20℃为基准量程影响≤0.8%


信号输出

·模拟量输出:4-20mA,两线制 0-10V三线制

·开关量输出:一路或两路继电器输出;9-35VDC开关量输出

·开关电流:≤8A;回差时间:≤0.1s

·可通过面板按键,设置开关量压力数值及回差数值


过程连接

·外螺纹M20×1.5,

·外螺纹G1/2A, 不锈钢H17-4


允许工作压力

·压力循环:一千万次;开关循环:一亿次


抗振动

·2g


抗冲击

·20g


工作电源

·18-35VDC


允许过载

·硅压阻传感器额定量程的3倍

·微熔硅压阻传感器额定量程的2倍


与介质接触部分材料

·硅压阻传感器316L,不锈钢微熔硅压阻传感器

·17-4不锈钢过程连接件,不锈钢304


与介质非接触部分材料

·外壳:压铸铝环氧树脂喷塑

·O型圈:丁腈橡胶

·显示器:塑料PVC

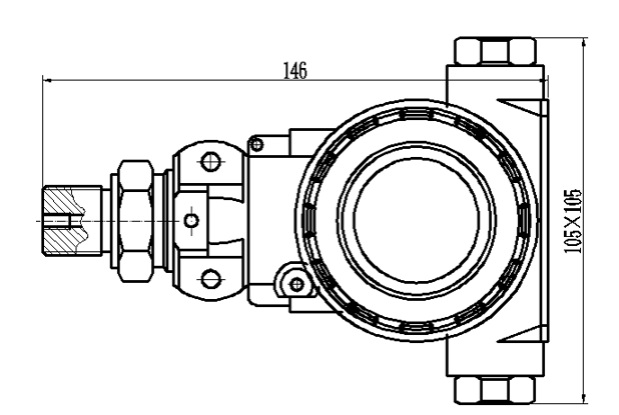

外形结构

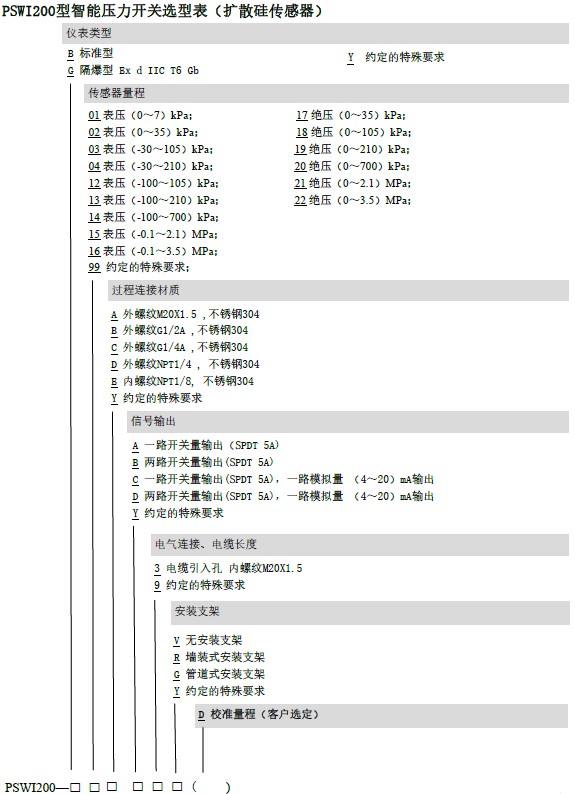

产品选型

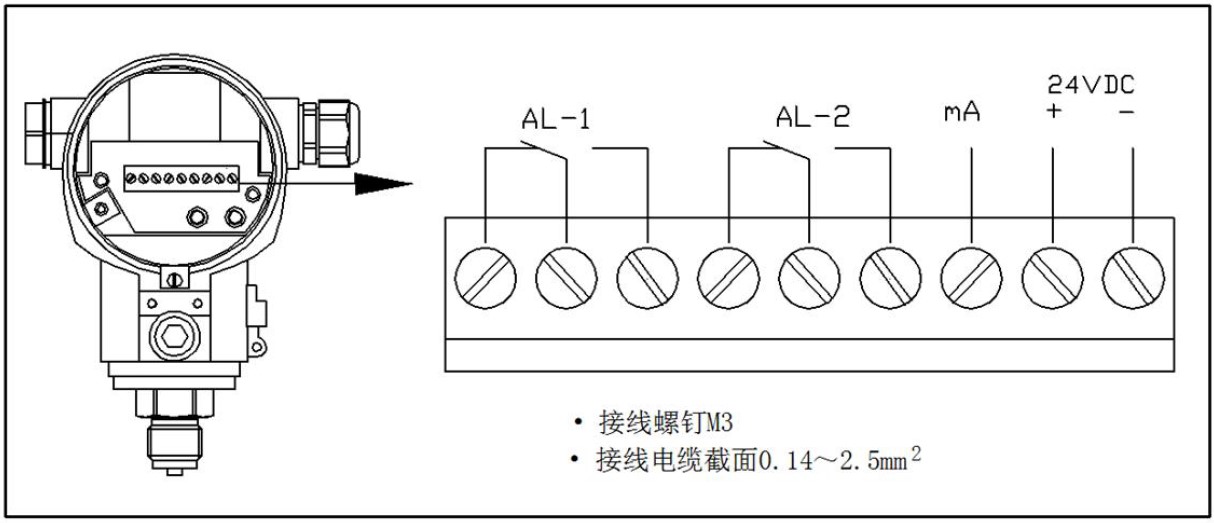

电气连接


行业应用
