压力变送器的原理

时间:2021-01-25 浏览:

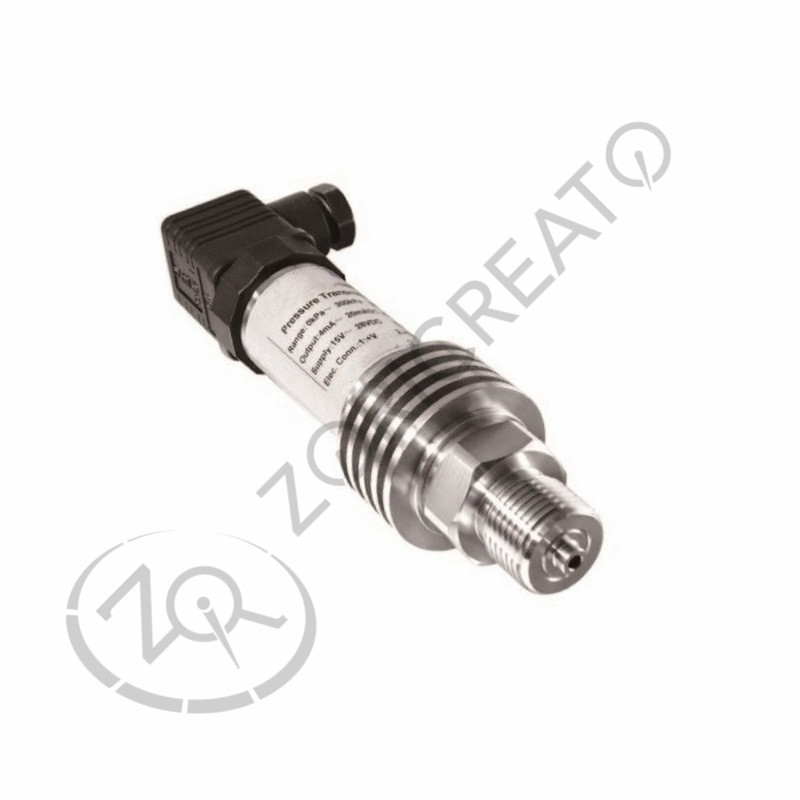

蓝宝石压力变送器的原理及应用

基于应变电阻原理,采用硅蓝宝石作为半导体敏感元件,具有无可比拟的测量特性。

硅蓝宝石由单晶绝缘体组成,不存在滞后、疲劳和蠕变现象;蓝宝石比硅强,硬度更高,不怕变形;蓝宝石具有非常好的弹性和绝缘特性(低于1000℃)。因此,硅蓝宝石制成的半导体敏感元件对温度变化不敏感,即使在高温下,也具有良好的工作特性。蓝宝石的抗辐射能力很强,而且硅蓝宝石半导体敏感元件没有p≤n漂移,从根本上简化了制造工艺,提高了重复性,保证了高成品率。

采用硅蓝宝石半导体传感器制成的压力变送器能在最恶劣的工作条件下正常工作,可靠性高、精度好、温度误差小、性价比高。

表压传感器和压力变送器由双膜片组成:钛合金测量膜片和钛合金接收膜片。在钛合金测量膜片上焊接印制有异质韧性应变敏感桥电路的蓝宝石片。被测压力传递到接收膜片(接收膜片和测量膜片通过拉杆牢固连接)。钛合金接收膜片在压力作用下变形。硅蓝宝石敏感元件检测到变形后,电桥输出会发生变化,变化幅度与被测压力成正比。

传感器电路能保证应变桥电路的供电,将应变桥的不平衡信号转换成系统的输出信号(0~5、4~20mA或0~5V)。在绝对压力传感器和压力变送器中,蓝宝石片与陶瓷基玻璃焊料连接,起到弹性元件的作用,将被测压力转化为应变片变形,从而达到压力测量的目的。

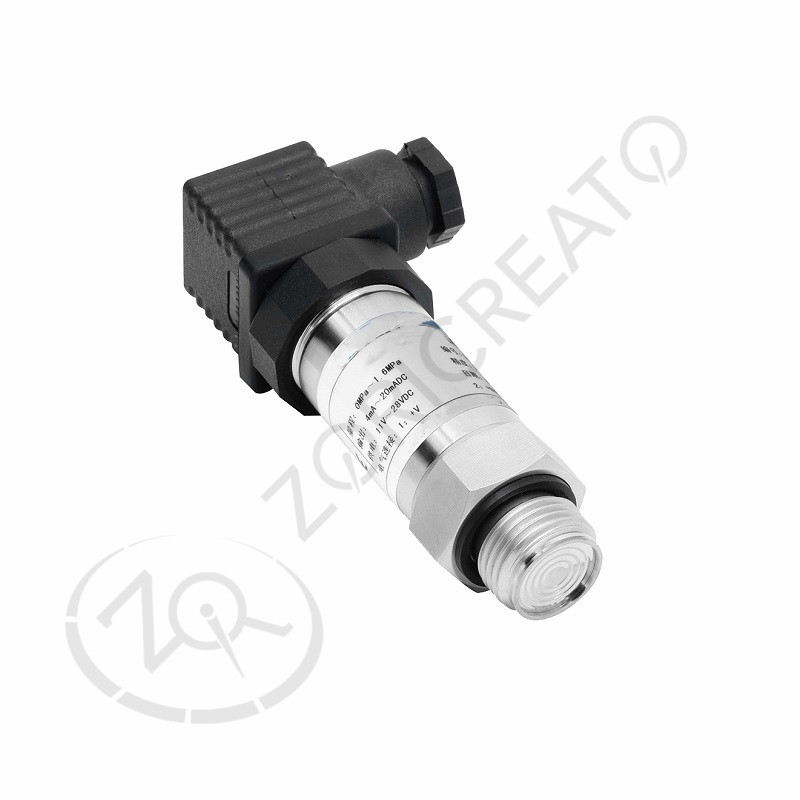

扩散硅变送器选用扩散硅制成压力芯片。当外界压力发生变化时,作用在不锈钢隔离膜片上,通过隔离硅油传递到扩散硅压力敏感元件上,引起电桥输出电压变化。经过补偿技术、信号处理技术,转换成标准的电流信号,该电流信号的变化正比于隔离膜片处压力的变化。

特点

1)使用被测介质广泛,可测与316不锈钢和304不锈钢兼容的介质,具有一定的防腐能力。

2)高精准度、高稳定性;选用进口扩散硅芯片,线性好,温度稳定性高。

3)体积小、重量轻;安装、调试、使用方便。

4)不锈钢全封闭外壳,防护效果可达IP68。

5)压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。


很多人通常把压力变送器,压力传感器误认为是一样的,都代表传感器,其实他们有很大的差别。压力传感器通常由弹性敏感元件和位移敏感元件组成。弹性敏感元件是使作用于固定面积上的被测压力转换为位移或应变,然后由位移敏感元件或应变计转换为电信号,这种电信号和压力成正比。有时这两种元件并不能满足所有情况,像大型炼油厂、化工厂、发电厂和钢铁厂等的自动化还需将压力参数传送到控制室,并把压力和其他参数一同转换为数字信号送入计算机。常用压力传感器有电容式压力传感器、变磁阻式压力传感器、霍耳式压力传感器、光纤式压力传感器、谐振式压力传感器等。

现在人们说的传感器是由两部分组成的变送器,即分别是敏感元件和转换元件。其中敏感元件是指上面所说的传感器;转换元件是指变送器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。由于传感器的输出信号一般很微弱,需要将其调制与放大。随着集成技术的发展,人们又将这部分电路及电源等电路也一起装在传感器内部。这样,传感器就可以输出便于处理和传输的可用信号了。

变送器的种类很多,用在工控仪表上面的变送器主要有温度变送器,压力变送器等等。我们公司推出的压力系列变送器适应范围广,品质更受保障;可用于多场合、多行业。
