为什么法兰压力变送器的精度比普通变送器的精度低?

时间:2021-11-05 浏览:

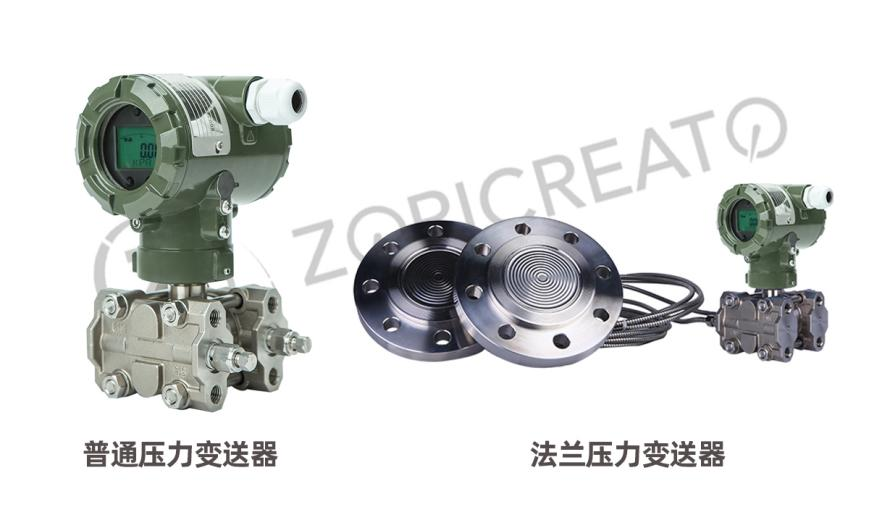

法兰变送器的精度比普通变送器的精度低,原因在于法兰变送器和普通变送器相比多了一个远传法兰膜盒,也就是说多了一个转换环节,因此误差也必然在原有的变送器的基础上增加远传法兰膜盒的转换误差。


具体原因有以下几点:

1. 法兰膜盒隔离膜片的弹力与非线性

理想的情况是,法兰膜盒隔离膜片只起隔离作用,没有刚度,没有弹力,这样被测介质的压力变化才能不受损失,不失真地传到变送器敏感元件,但这是不可能的,隔离膜片总要有刚度,要有弹力,会有非线性误差,这就不可避免地会影响变送器的灵敏度和精度,为了减少影响,隔离膜片的直径应大些,厚度应薄些,但这会影响膜片的强度和测量范围。

2. 填充液的热膨胀

法兰变送器多了一个远传密封装置,冲罐的填充液量很大,因而因温度变化而引起的填充液的变化量也很大,由于远传密封装置必然会传到变送器的敏感元件处,所以仪表输出会发生变化,增加附加误差。

3. 毛细管阻尼

由于毛细管内充液的粘度较大,所以毛细管较长。压力的传递速度越慢,仪表的响应时间越大,动态特性变坏,于是仪表的精度下降。

4. 填充液的充罐质量

仪表在充罐填充液以前,不但要把密封系统内的空气抽净,而且还要把填充液内的气体和挥发性物质排尽,这些物质一旦进入密封系统,它们受到的温度的影响远大于填充液本身,由于法兰变送器的毛细管很长,密封系统中的死角很多,焊点多,因此不容易把空气抽净,

以上这些,都增加了仪表附加误差。
