浅谈压力/差压变送器的应用及选型

时间:2020-12-25 浏览:

概述

目前,智能变送器已相当普及,而压力测量用的变送器应用也就更为广泛和普遍。其涉及领域有石油、化工、汽车、水文、电力、医药、科研、航空等。它具有精度高、可调范围大、调校方便、稳定性强、智能化程度高等特点。压力/差压变送器根据工作方式可分为:两线制和三线制,而两线制压力/差压变送器占据当下市场的主流。按照应用环境又有本安型和隔爆型之分;按照测量需求,压力/差压变送器主要有:微压压力变送器/低差压变送器、中压/中差压变送器、高压/高差压变送器、绝压/表压/密封表压压力变送器、高温压力变送器、耐腐蚀压力/差压变送器等。


一、压力/差压变送器的简介

压力/差压变送器从工艺结构上可分为普通型和隔离型。普通型压力/差压变送器的测量膜片为一个,它可以直接感受来自被测介质的压力和差压;而隔离型压力/差压变送器的测量膜片接受的是填充液(一般为硅油)的压力,而这种填充液是被密封在两个膜片中间,接受被测介质压力的膜片为外膜片(感压膜片),接受通过硅油传递压力的膜片为内膜片(测量膜片)。

隔离型压力/差压变送器主要是针对特殊的被测介质使用的,如被测介质易结晶,而使用普通型压力/差压变送器需要取出介质,将会使导压管和膜片堵塞导致设备不能正常工作。所以必须选用隔离型压力/差压变送器。隔离型压力/差压变送器通常制作成法兰式安装,值得注意的是:当被测介质结晶温度要求过高时,则需选用插入式法兰变送器,即可选用将膜片凸出式的结构,这样可将传感膜片插入到设备内部,保证测量的精准。

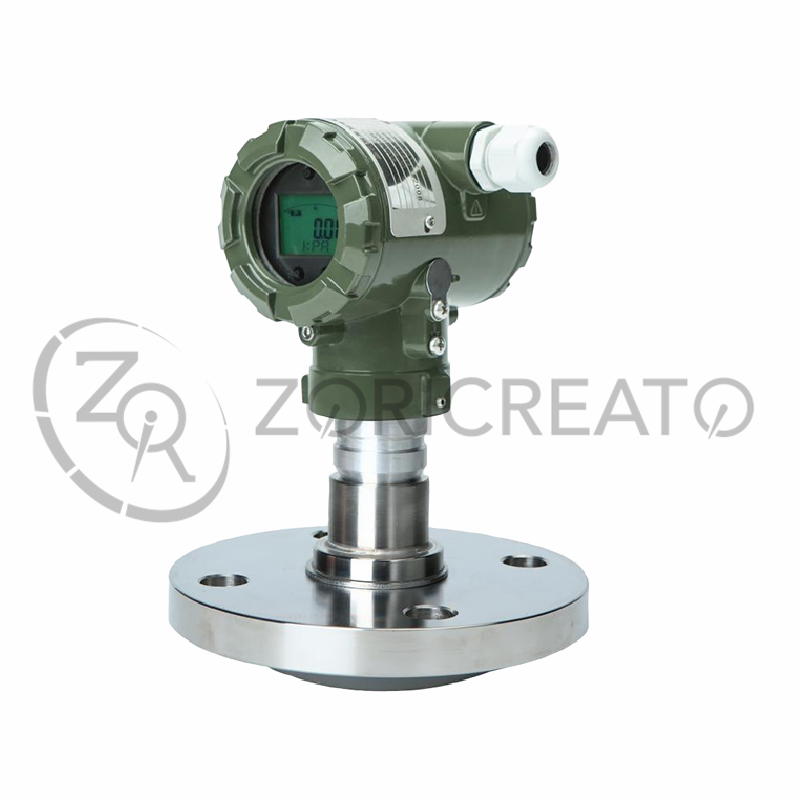

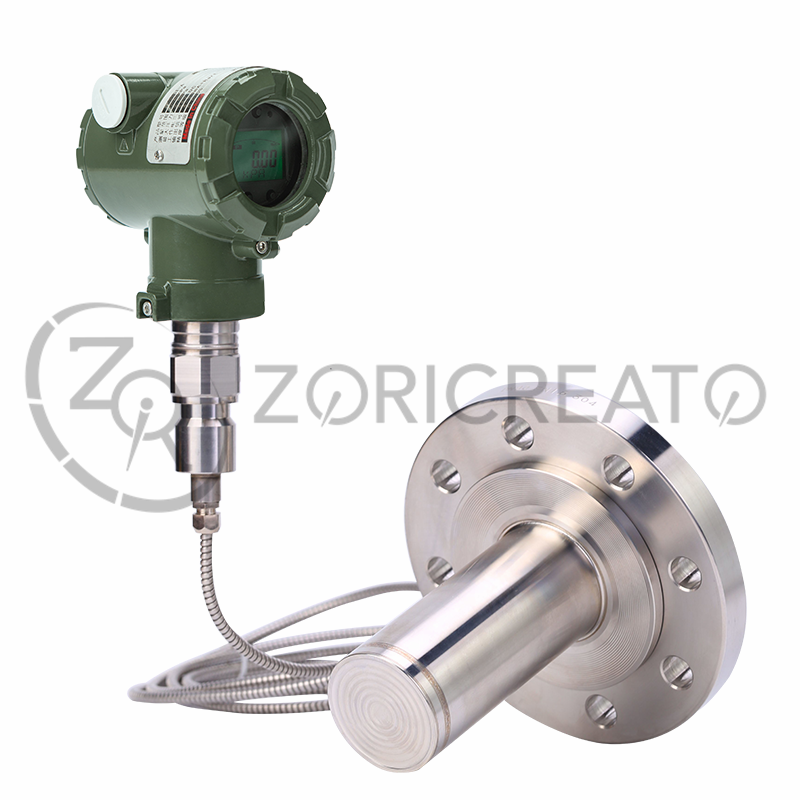

隔离型压力/差压变送器有一体式和远传式两种。远传型即在外膜片与测量膜片之间通过毛细管连接,毛细管长度不宜过长;这样可以将外膜片安装在设备上,而含内膜片的压力/差压变送器可以安装在便于维护的地方。而一体式是将外膜片与压力/差压变送器制作成一个整体直接由法兰安装在设备上。对于隔离型压力/差压变送器还可以直接制作成螺纹型,只要在被测设备上焊接上内螺纹凸台,便可将压力变送器直接拧到设备上。安装极为方便。


二、压力/差压变送器的选型原则

压力/差压变送器的选型通常要根据经济性、安装条件、设计要求、介质条件、应用环境、仪表性能等多方面综合考虑。

1、经济性

在没有特殊要求下,如强腐蚀环境、易结晶、高温环境、耐高压要求等;应用在一般工况下,可选用通用型压力变送器。因为其价格相对较低,而且同样具备高精度、高稳定性。

2、测量介质

选型时首先要明白设计文件里所测介质。如果被测介质具有一定的腐蚀性,则要对与介质接触的膜片材质慎重选择,变送器膜片材质大致有普通不锈钢、304不锈钢、316L不锈钢、钽等。如被测介质为高粘度或易结晶,则必须选用隔离型压力/差压变送器。如果测量管道是氧气管道时,应按照国家标准要求,对变送器相应部件进行脱脂处理,也可以直接选用氧气专用压力变送器。还有如果被测介质是温度较高的蒸汽,可选配带有冷凝罐的压力变送器,或耐高温压力变送器

3、设计要求

在选型前,我们从设计文件里可以得到设计压力这一信息。虽然现在智能压力/差压变送器都具有一定量程的可调范围,但为了保证测量的准确性,最好将使用的量程范围设定为变送器满量程的1/4~3/4区间内。这一原则对微差压变送器来说更尤为重要。

4、环境条件

环境温度、湿度、易爆环境等环境条件对压力/差压变送器选取一样重要。例如在北方寒冷的冬天,使用普通型压力/差压变送器通过导压管引压,就要做好相应的保温与伴热工作。如果安装与维护方便许可的前提下,可以考虑螺纹直接安装式,就可以减少一些不必要的工程量。而易爆环境一样对于压力变送器防爆等级有着苛刻的要求。

5、其他

根据设计文件的要求,是否需要带显示、是否需要RS485数字通讯等......



所以我们需对差压/压力变送器具有一定的了解,根据设计文件要求,再结合选型原则选出适合自己的一款。
