机械式工控利器——电接点压力表

时间:2021-01-20 浏览:

一、概述



电接点压力表由测量系统、指示系统、接点装置、外壳、调整装置和接线盒等组成。

电接点压力表是在普通压力表的基础上加装电气装置,在设备达到设定压力时,两个触头改变现在的工作状态,并输出开关量信号的仪表。



二、工作原理



普通压力表的结构原理:

压力表的弹性敏感元件波登管随着压力的变化而产生弹性形变。机械压力表采用的波登管分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料坯管,在退火态具有很高的塑性,经压力加工冷作硬化及定性处理后获得很高的弹性和强度。弹簧管在内腔压力作用下,利用其所具有的弹性特性,可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在-0.1MPa~+250MPa

电接点压力表结构原理:

当被测压力作用于弹簧管时,其末端产生相应的弹性变形(位移),带动传动机构放大后,由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以输出信号达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上,有的装有可调节的永久磁钢,可以增加接点吸力,加快接触动作;有的会利用镀金从而减少触点的损耗;还有干簧管式,从根源上避免了指针和触头的直接接触,从而使触点接触可靠,消除电弧,能有效地避免仪表触点频繁关断的磨损。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

电接点压力表用于测量无爆炸危险的液体或气体介质的压力,仪表与相应的电气器件配套使用,达到对测量压力的系统预先设定的最大或最小压力值的双位自动控制和报警的目的。设上下限开关接点装置,在压力表达到设定值时发出信号或通断控制电路,供自控系统发出信号。仪表具有任意设定上、下触点,动作稳定可靠,在石油、化工、电站、冶金等工业行业及机电设备上配套使用。

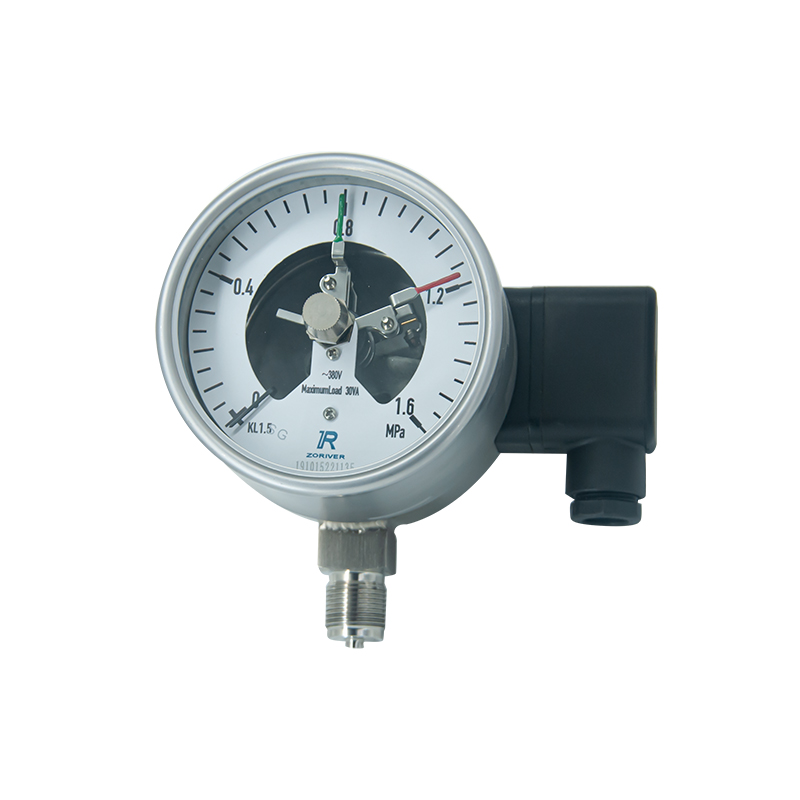

产品名称:电接点压力表

产品型号:YXC-100

表壳直径:100mm、150mm

外壳材质:SUS-304

机芯材料:SUS-316L

镜面材质:双层安全玻璃

测量范围:-0.1~100MPa

关键词:防爆、耐震、电接点压力表、卓然天工、PLC控制、自动开关
