微小压力测量——膜盒压力表

时间:2021-01-18 浏览:

随着时代发展与科技进步,热工仪表类型作千树万花之态,呈现更智能,更稳定,更精准特点。压力作为重要的工业参数之一,其涉及领域更甚广阔。为了更好的去满足客户需求,压力表市场犹如黑夜里的繁星点点,今天我们去探索可能不是最闪亮,却依旧不容忽视的一颗。


走近主人公

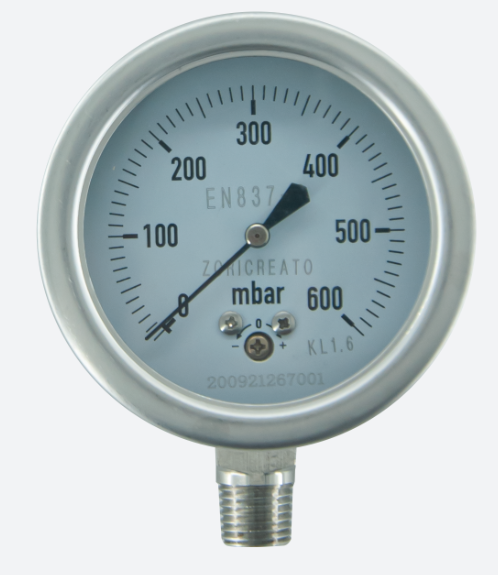

膜盒压力表又称微压表,采用膜盒作为测量微小压力的敏感元件。测量无爆炸危险、不结晶、不凝固,以及对铜和铜合金无腐蚀作用的液体、气体或蒸汽的低微压力。

不锈钢膜盒压力表是参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表,其导压系统及外壳均采用不锈钢材料制成。


基本结构

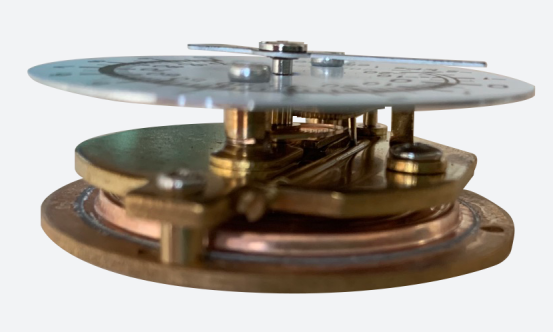

膜盒压力表由测量系统(包括接头、波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与刻度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。



测量原理

膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针将被测值在度盘上指示出来。还有调零装置,可以方便调整零位。


主要参数
1、表盘直径:Φ60、Φ75、Φ100、Φ150;
2、精度等级:1.6级;2.5级
3、量程范围:0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;-4~0;-6~0;-10~0;-16~0;-25~0;-40~0-2~20;-3~3;-5~5;-8~8;-12~12;-20~20Kpa;
4、膜盒弹性元件和接头材质有铜合金及不锈钢316等。
5、膜盒压力表结构形式:径向直接安装式;轴向直接安装式;轴向带前边安装式;轴向卡箍式等



细节剖析

膜盒敏感元件由两块对扣在一起的呈圆形波浪截面的膜片组成。测量介质的压力作用在膜盒腔内侧,由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的微压,并具有一定程度的过压保护能力。几个膜盒敏感元件叠在一起后会产生较大的传递力来测量极微小的压力。膜盒压力表的压力测量范围在250~ 60000Pa。



应用领域

应用于锅炉通风和气体管道等设备上,在耐腐蚀要求较高的工艺流程中测量各种气体介质的微压和负压。



特别提醒

膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表,压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表,如果压力在-80Pa时建议选用矩形膜盒压力表。
