超声波流量计安装点的选择

时间:2020-01-13 浏览:

超声波流量计安装点的正确选择是保证超声波流量计精度的关键,选择安装点必须考虑下列因素:满管、振动、稳流、结垢、温度、压力、电磁干扰以及仪表井等。

下面我们就此一一说明:

1、满管

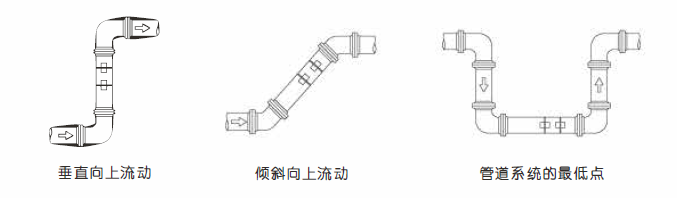

以下情况确定为满管流体。


2、振动

超声波流量计安装点的管道不能有明显振动,否则需要加固管道。

3、稳流

稳定流动的流体有助于保证测量精度,而流动状态混乱的流体会使测量精度难以得到保证。

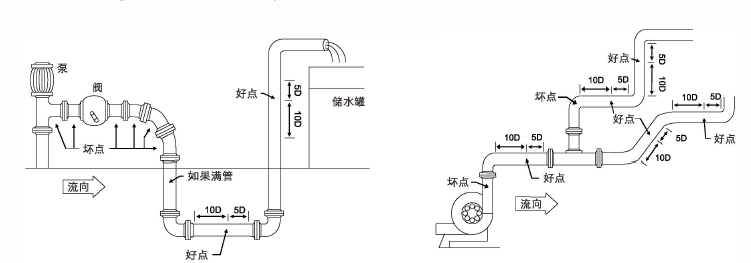

满足稳流条件的标准要求:

1)管道远离泵出口、半开阀门,上游10D,下游5D (D:管外径)

2)距离泵出口、半开阀门30D。


4、结垢

管内壁结垢会衰减超声波信号的传输,并且会使管道内径变小。所以内壁结垢的管道会使超声波流量计不能正常测量或影响测量精度。因此,要尽量避免选择管道内壁结垢的地方作为安装点。

5、温度

安装点的流体温度必须在超声波流量计的使用范围内。应尽量选择温度更低的安装点。所以,同一管线尽量避免锅炉水出口、换热器出口的地方,尽可能安在回水管道上。

标准外夹式超声波量计使用温度-30~90℃;高温外夹式、插入式超声波量计使用温度-30~160℃。

6、压力

标配的插入式和管段式超声波流量计可承受的最大压力值为:1.6MPa,超出此压力需定制。

7、电磁干扰

超声波流量计的主机、传感器以及信号电缆很容易受到变频器、电台、电视台、微波通讯站、GSM基因、高压线等干扰源的干扰。所以选择超声波流量计传感器和主机安装点时,尽量远离这些干扰源。

主机机壳、传感器、超声波电缆的屏蔽层都要接地。

不要和变频器采用同一路电源,应采用隔离的电源,给主机供电。
