膜盒压力表的工作原理

时间:2020-07-03 浏览:

工作原理:

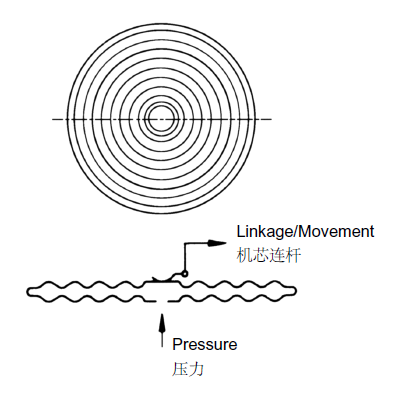

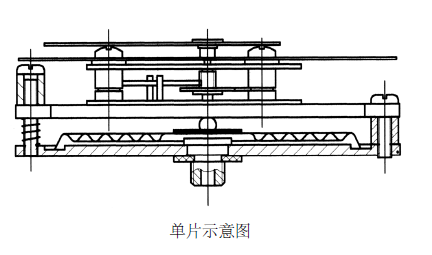

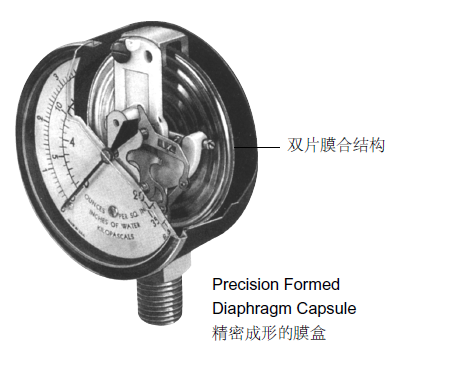

       微压表主要是依靠膜盒作为感应元件对压力进行测量,膜盒分为2种,一种由两个具有弹性的金属膜片焊接而成,另一种为单片膜片与基底座焊接(称单片膜盒)。膜盒的外面焊有连杆并接到齿轮机芯上,当气体压力传递到膜盒时,膜盒壁就会产生变形,并随着压力的变化而变化,这种变化借助连杆,经齿轮传动机械放大,由固定在齿轮轴上的指针将压力值指示在度盘上。
