[仪表小知识] 变送器工艺过程中的压力引入角度

时间:2020-12-01 浏览:

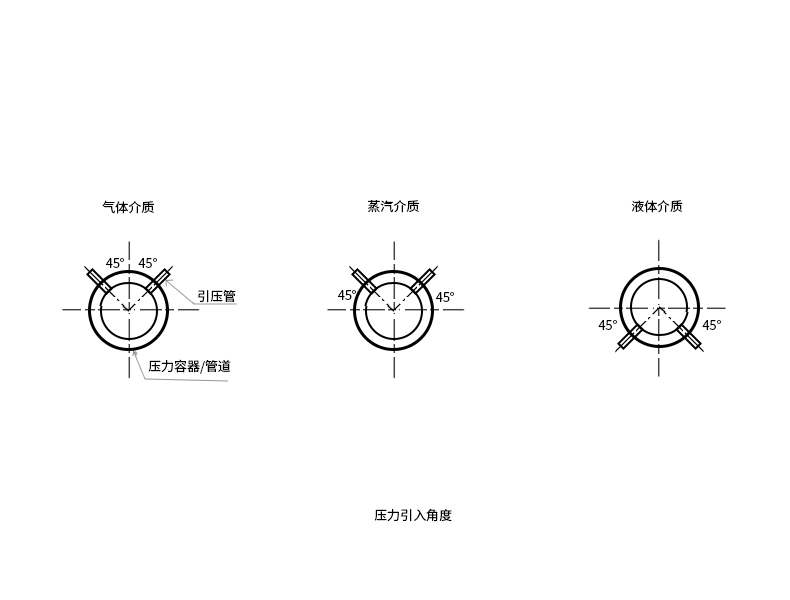

1、测量气体介质时,引压管应安装在垂直向上及两侧45°范围内,变送器应装在侧面取压口上方,以便液体排入过程管道。

2、测量蒸汽介质时,引压管应安装在水平方向以上45°范围内,变送器在侧面取压口下方,以便冷凝液能流入引压管里。应当注意,在测量蒸汽介质或其它高温介质时,其温度不应超过变送器的使用极限温度。

3、测量液体介质时,引压管应装在水平方向以下45°范围内,变送器在侧面取压口下方,以便气体排入过程管道。

4、使用侧面有排气/排液阀的变送器,取压口要装到过程管道的侧面。工作介质为液体时,排气/排液阀装在法兰的上部以便排出气体;工作介质为气体时,排气/排液阀装在法兰的下部以便排出液体。
