超声波流量计【知道原理】

时间:2021-03-24 浏览:

【知道原理,才能得心应手】



仪器名称:

超声波流量计暂无其它知名别称。



原理概述:

超声波流量计通过检测流体流动对超声波产生的影响来对液体流量进行测量的。

超声是一种频率高于20000Hz赫兹)的声波此频率已超过人耳可感知频率上限。由于其方向性好,反射能力强,易于获得较集中的声能等特点常被用于测量用途。在超声波流量计中,其采用超声波进行“时差法”原理测速,以超声波最常用的V”型安装方式为例说明,过程如下:


超声波“时间差”测量法

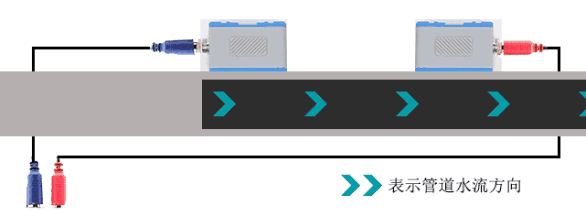

首先,上下游两个探头同时发射相同的信号,信号经过一次管壁反射被彼此接收

由于声波振动的传到介质是流动的,有速度存在,所以两个信号到达的时间不相等,存在时间差,根据时间差求出速度,进而以单位时间的累计加和求出流量大小



特性及应用

超声波流量计最为显著的特性是使用灵活。可以测量常规管道流量,还可以测量不易观察、不易接触的管道的流量;除插入式超声波流量计以外,测量均不受介质的腐蚀性等因素影响,可以直接将传感器贴附在管壁外侧进行测量同时因安装便捷不用破管的特性而拥有手持式。便携式超声波流量计一类的产品,非常适合作为调查系统运行状态时使用的测量仪器。

但是超声波流量计对所测流体的温度范围有所限制,目前我国的超声波流量计仅可用于200℃以下流体的测量。
