1. 智能差压压力变送器的原理及应用

本节主要根据差压变送器的实际使用情况介绍电容式差压变送器。

差压变送器原理

作为控制系统的一部分，压力或差压变送器接收液体、气体或蒸汽压力并将差压、流量、液位等过程参数转换成统一的标准信号，如二线制4~20mA信号等。同时作为显示仪表、运算单元和输入信号的调节器，实现了对生产过程的连续检测。

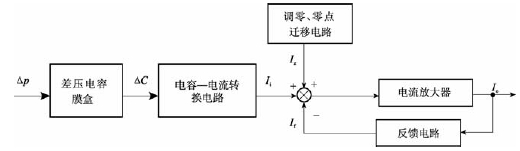

差压变送器由测量部分和转换放大电路组成，如下图所示。

以过去较为常见的电容式压力变送器为例，通常采用差动电容结构，如下入所示：

在芯体中心有可动极板与两侧固定极板，两者一起构成了两个平行面型的电容结构 。可动极板与两侧固定极板会形成两个感压腔室，介质压力可以通过两个腔室中的填充液的作用到中心的可动极板。一般其中会采用硅油等介质作为填充液。北侧介质被隔膜阻拦在外，通过硅油传递物质防止电容极板受到损害。

当正压和负压导管向膜盒两侧的隔膜施加相反方向的力时（压差）时，膜盒变形对内产生挤压，使电容板的位置发生变化。

这两极板发生的变化可以指示压力。差动电容的相对变化之于被测量的压力值成正比，与填充液之间没有任何关系。

2变送器使用

表压压力变送器的低压侧位于变送器的侧壁上，在电子外壳的背面或侧面的间隙中，使用时应保证通道的顺畅，应注意不要让灰尘，润滑脂或喷涂漆料等进入压力变送器。

打开接线盒，将正极导线连接到电源正，腹肌连接到负极接线端子。

注意不要将带点信号线同test也就是测试段子连接在一起，这样的连接会导致仪表内二极管的损坏。

用导管塞将变送器壳体上未使用的导管接口密封，重新拧回接线盒盖子。

大多数仪表的表头是支持一定幅度的旋转的，确认可旋转幅度后，可选择将表头扭向更方柏霓读数和操作的地方。

3. 投运和零点校验怎么做？

带有阀组的差压变送器在投入运行时，首先打开差压变送器上的两个排污阀门，然后打开平衡阀，将导压管道中的杂物全部清理干净后再依次关闭，此时只需要进行一次校零，变送器就可以正常运行了。

以罗斯蒙特3051为例子，调零时，卸下正面壳体盖，露出零点调节按钮（ZERO），给压力变送器加压，压力为正常测量时的零点压力。

按下零点调节按钮2秒种，此时输出结果已经自动置换为4mA也就是输出0，表头也会有响应的提示，例如3051会显示“ZERO PASS”的字样。
