金属转子流量计用在什么场合?

时间:2021-04-02 浏览:

金属转子流量计用于连续测量封闭管道中液体和气体的体积流量,结构坚固,测量可靠,能适应于各种复杂场合的测量,被广泛应用在流量测量和工业过程控制上。


ZORICREATO/卓然天工 金属转子流量计

金属转子流量计常见的过程连接形式主要有一下四种:

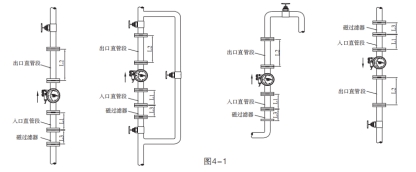

1. 垂直安装形式

垂直安装流量计时要保证流量计的中心垂线与铅垂线夹角小于2°。流量计的出口和入口应安装直管段,直管段应与流量计的管径相同,连接的法兰或螺纹应与流量计的法兰或螺纹相一致。

直管段要求:入口直管段:L1=5×DN(5倍入口口径),出口直管段:L2≥250mm。


垂直安装形式

2. 侧进侧出形式

安装时应保证流量计的中心垂线与铅垂线夹角小于2°。对直管段无特殊要求。




侧进侧出形式

3. 底进侧出形式

安装时应保证流量计的中心垂线与铅垂线夹角小于2°。对直管段无特殊要求。


底进测出形式



4. 水平安装形式

安装时应保证流量计的中心垂线与铅垂线夹角小于2°。对直管段无特殊要求。


水平安装形式
