如何调校差压变送器的零位、量程、线性度、迁移量和阻尼?

时间:2021-04-09 浏览:

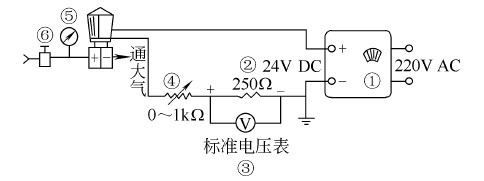

首先介绍一下图中模拟差压变送器调零过程的部件:

(1)直流24V稳定电源;

(2)250Ω标准电阻;

(3)电压测量设备,例如数字电压表;

(4)0~1kΩ可调负载电阻

(5)高精度标准压力计

(6)可调压力源



校正方法如下。

(1)零位和量程的校正

在开始校正差压变送器前,逆时针旋转电阻电位器,接通电源通电15~30min后,调整0位。输入差压为0时,将转换器输出至4mA。即电压表显示1±0.004V。之后,加上相当于全输出的差压信号,调整量程范围电位(顺时针旋转使输出增加,反过来减少),使差压变送器输出到20mA,即电压表表示5±0.004V。注意调整量程电位器时会影响0位,调整0电位器时不会影响范围,调整测量范围后请再调整10位。

2)线性度调整

通常差压变送器在出厂时会进行校正,但是线性性高,需要精密标准机器时也可以进行。步骤是在调整了零位和范围后,加上相当于1/2范围的差压信号,此时输出为12mA,即电压表指示(3.000±0.004V,在不符合要求的情况下,调整线性度电位器,在达到了输出要求后,通过零位、范围、线性度反复检查。

3)迁移量

调整为所需数值,则如1000~250mH2O的测量范围那样,首先将量程调整为0~1500mH2O。如果开始点迁移量少,可以直接调整零的位置调整器来实现移动。迁移量大时,将安全接线盒的正和负移动开关设置在相应位置(不能将两个开关全部设置在“+”、“-”的符号端。)在输入端放入稳定的范围开始点差压信号,调整0位的电位器,将输出设为4mA。再次检查的话,输入电压差是测定上限的情况(如上述250mH2O),其输出应该是20mA。否则,继续微调电位器。

4)阻尼

所谓阻尼,即差压变送器的输出随被测压差变化的反应速度。一般在现场使用时,按变送器输出波动情况加以调整,用小螺丝刀插入阻尼调节孔内,旋转电位器柄,向顺时针方向转,阻尼时间增加,向逆时针方向转,阻尼时间减小,但当旋到头时不可用力再旋,以免损坏电位器。
