VCR接口是什么,高纯气体为什么用VCR接口?

时间:2021-04-28 浏览:

VCR是英文Vacuum Coupling Radius Seal(真空连接径向密封)前三个英文单词的缩写VCR接头最早用于宇航工业,目前在半导体光电制造行业普遍使用。VCR接头是面密封接头(Face SealFitting)的一种,密封元件采用金属垫片。通过内、外螺纹互锁来压迫金属垫片,使垫片产生一定的变形,从而达到密封的效果。

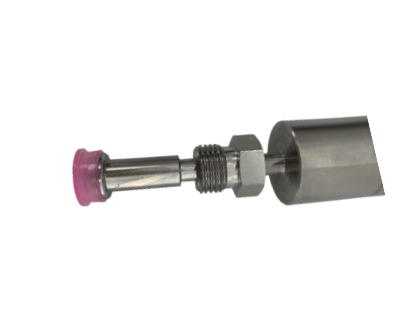

VCR接口压力变送器的主要特点


1. 洁净度高(组件经过电抛光及清洗等工艺处理)、密封性好,特别适用于要求无泄漏的超高纯净系统、超高真空系统及高压系统。

2. 额定工作温度范围比较广(采用SUS316L垫片的VCR接头,温度额定值可达537℃)。

3. VCR接头便于安装,具有最小拆卸间隙,可以反复拆装(拆卸后重新安装需要更换新垫片)。

VCR接头的Gland同TUBE管之间需要焊接。VCR接头一般要与自动焊接头配合使用,在不需要拆卸的地方使用自动焊接头(Weld Fittings),在需要拆卸的地方(如阀门、设备接口处)使用VCR接头。因此很多厂家的样本上都是把VCR接头(金属面密封接头)和自动焊接头放在一起的(如图3),有些厂家还把这两种接头统称为Clean Fittings(洁净管件)。

VCR接头的接头种类很多,按长短可分为长型、短型;按焊接形式可分为对焊、肩焊、承插焊);按与其配套使用的螺母可分为公型、母型。所以大家在订购VCR接口压力变送器时要标定清楚。
