不锈钢多接点压力表是什么仪表?

时间:2021-05-06 浏览:

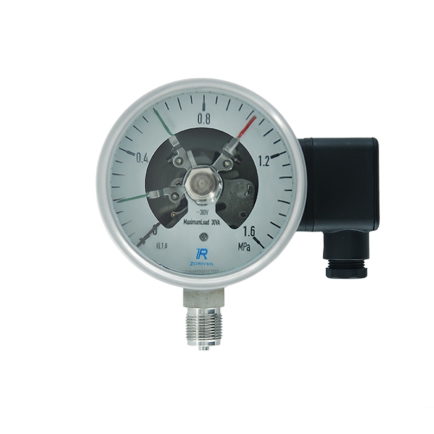

不锈钢多接点压力表介绍



不锈钢电接点压力表采用弹簧管作为测压敏感元件,主要用于测量具有腐蚀 性环境或测量介质具有腐蚀性的气体及液体压力,并通过仪表指针的触点与设定指针的触点 相接通(断开)控制系统中电路的开关,以达到自动控制和发报警信号的目的。

不锈钢多接点压力表可安装3个或 4 个接点,其开关点的位置可通过表玻璃上的调节旋钮设定。本仪表可与各类膜片隔离器相连接,制成隔膜电接点压力表,用于测量腐蚀性强、粘度 大、易结晶介质的压力。


              ZORICREATO/卓然天工



接点功能介绍:

接点代码

接点功能

识别编码

接点数量

接点顺时针旋转开关功能

示意图

112=下下上限

821.221

3

超过设定点时,

接点1断开电路

接点2断开电路

接点3接通电路


121=下上下限

821.212

3

超过设定点时,

接点1断开电路

接点2接通电路

接点3断开电路


2222=四上限

821.1111

4

超过设定点时,

接点1接通电路

接点2接通电路

接点3接通电路

接点4接通电路


1212=下上下上限

821.2121

4

超过设定点时,

接点1断开电路

接点2接通电路

接点3断开电路

接点4接通电路




注:

①当指针逆时针转动时,实现相反的开关功能。

②对于四接点仪表,由于设计原因,所有四个接点不能重叠在一个设定值上,前三个可以重叠的接点与第四个接点所成夹角≥ 30°
